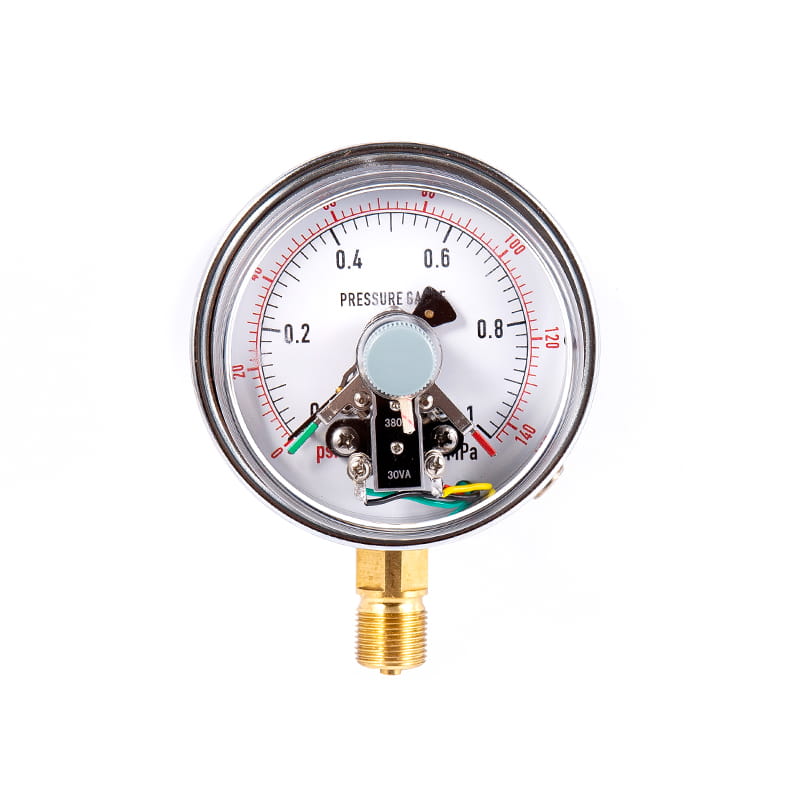

YXCH Series Reed Electric Contact Pressure Gauge

◆ Model: YXCH100 YXCH150

◆ Aplikasi: Jenis instrumen ini cocok untuk mengukur tekanan cairan, gas atau uap tanpa bahaya ledakan, tidak ada kristalisasi, tidak ada pemadatan, dan tidak ada efek korosif pada paduan tembaga dan tembaga. Ketika dilengkapi dengan sistem sirkuit yang sesuai, ia dapat mengirim alarm atau kontrol otomatis ke sistem tekanan untuk diukur dan dikendalikan.

Instrumen semacam ini meningkatkan kontak ke dalam perangkat vakum, yang menghindari kontak buruk yang disebabkan oleh oksidasi kontak, sehingga memiliki karakteristik respons yang cepat dan sensitif dan kontak kontak yang andal, dan merupakan pemula yang dapat menggantikan pengukur tekanan kontak magnetik di bawah kondisi kerja daya rendah dan tegangan rendah.

◆ Jika perlu membuat pengukur tekanan tipe shockproof, itu dapat diisi dengan gliserin atau minyak silikon.

Dapatkan penawaran

◆ Parameter teknis:

Model		Yxch100			Yxch150
Diameter nominal		Φ 100			Φ 150
Jenis pemasangan	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Fitting Threads		M20 × 1.5
Kelas Akurasi		1.6
Rentang pengukuran （ MPa ）		BENAR ruang angkasa: -0.1 ~ 0 Kekosongan tekanan: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0,1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Kondisi Penggunaan Lingkungan		Suhu: -10 ° C ~ 55 ° C; Kelembaban relatif: ≤ 75 %
Parameter listrik		★ Tegangan Nilai: 24V DC ★ Nilai saat ini: 0.25a ★ Kehidupan Listrik: 105 kali ★ Mode Kontrol: Skala penuh dapat menyesuaikan batas atas dan bawah, batas atas atas (batas atas ganda), batas bawah bawah (batas bawah ganda) dan sakelar buluh lambat lainnya
Kabel		Colokan penerbangan	1	2		3	4
		Garis warna	merah	hijau		kuning	hitam
		Terminal output	batas atas	batas bawah		publik	pembumian
Peringkat resistensi getaran		V · H · 3
Bahan tabung Bourdon		QSN4-0.3
Perlindungan masuk		IP54
Menegakkan standar
Catatan: Benang gabungan dapat dibuat menjadi benang pipa atau benang pipa meruncing sesuai dengan persyaratan pengguna (lihat Panduan Seleksi).

◆ Ukuran:

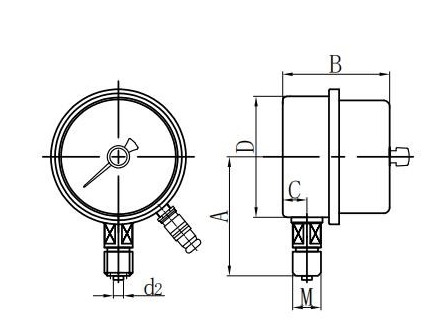

Radial Direct (I.)

Aksial Eksentrik Direct (II.)

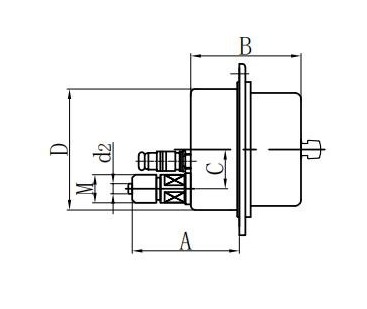

Mount flush eksentrik aksial (iv.)

Radial cembung mount (vi.)

Model	Ukuran( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
