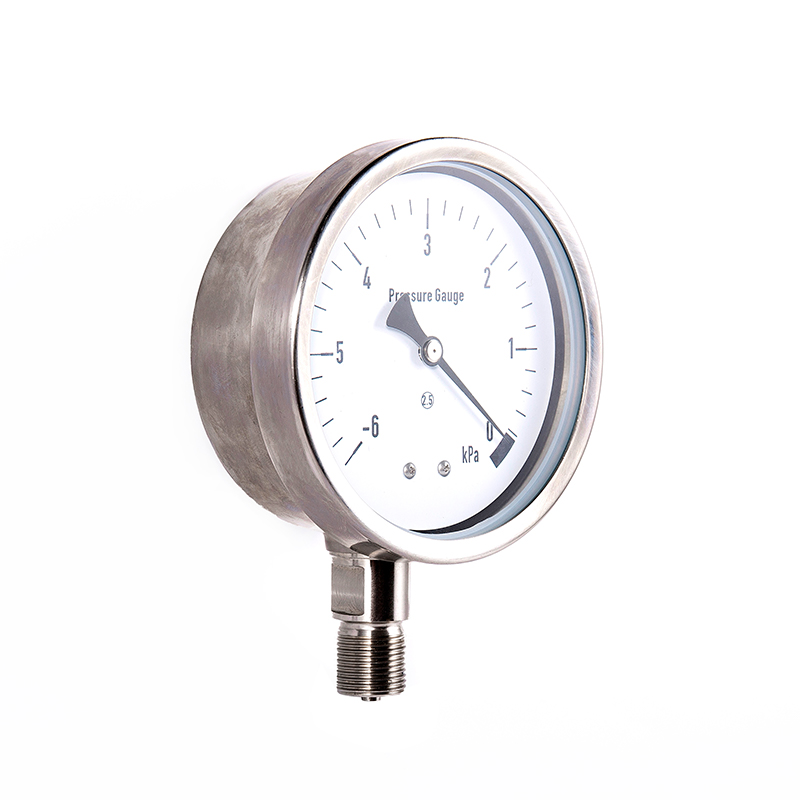

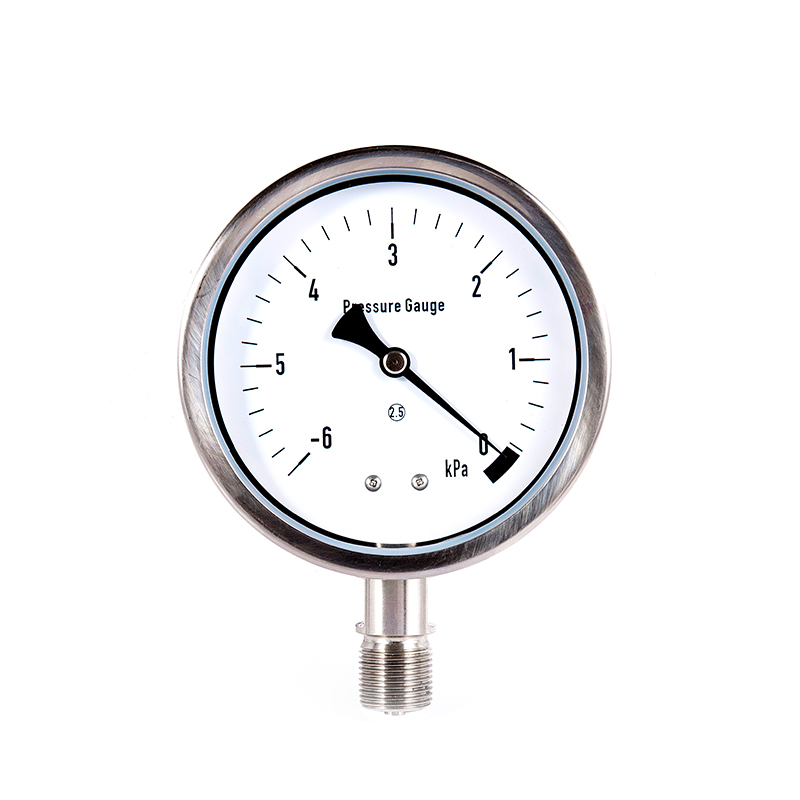

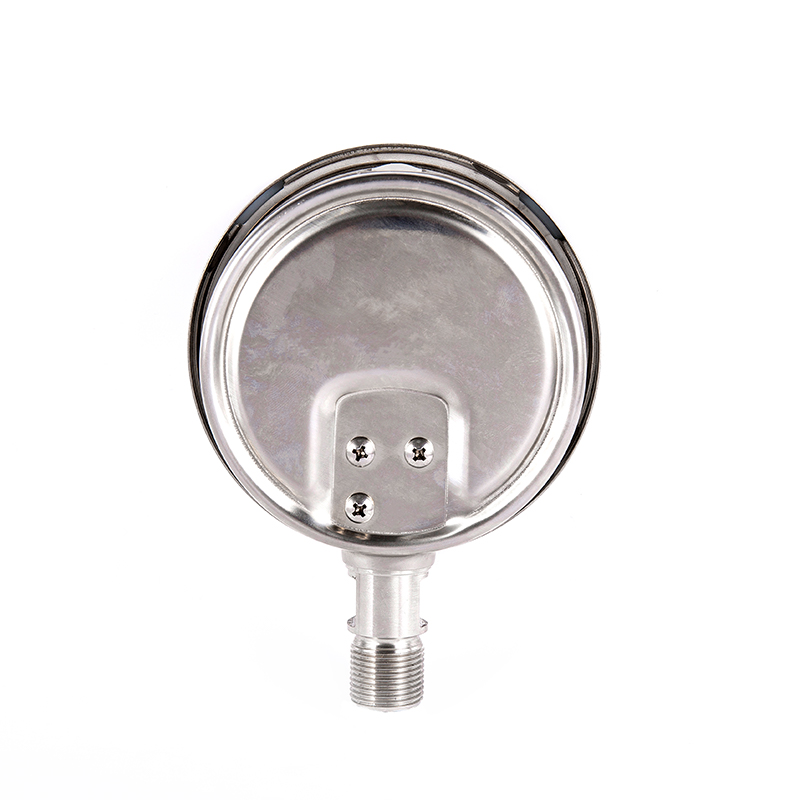

◆ Model ： YEB60 YEB100 YEB150
◆ Gunakan: Serangkaian instrumen ini cocok untuk mengukur tekanan mikro rendah dari gas tanpa bahaya ledakan, non-kristal, non-kondensasi, dan beberapa gas korosif. Sistem panduan cangkang dan tekanan instrumen terbuat dari 1cr18ni9, dan kotak membran terbuat dari 0cr17ni12mo2, 316, 316l.
◆ Parameter teknis ：
| Nomor Model | Yeb60 | Yeb100 | Yeb150 | |
| Diameter nominal | Φ 60 | Φ 100 | Φ 150 | |
| Jenis pemasangan | Ⅰ | * | * | * |
| | Ⅱ | / | * | * |
| | Ⅲ | * | / | / |
| | Ⅳ | / | * | * |
| | Ⅴ | * | / | / |
| Utas konektor | M14 × 1.5 | M20 × 1.5 | ||
| Kelas Akurasi | 1.6 ； 2.5 | |||
| Rentang pengukuran （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Kondisi Penggunaan Lingkungan | Suhu ： -25 ℃～ 55 ℃； Kelembaban relatif ： ≤ 80 ％ | |||
| Peringkat getaran | V · H · 2 | |||
| Bahan kotak membran | 0CR17NI12MO2 、 Sus316 、 SUS316L | |||
| Perumahan, Bahan Konektor | 1CR18NI9 、 Sus304 | |||
| Kelas Perlindungan | IP65 | |||
| Standar Implementasi | JB/T 9274 | |||
| Catatan: 1. Utas bersama dapat disesuaikan sesuai dengan persyaratan pengguna. | ||||
◆ Dimensi Eksternal:

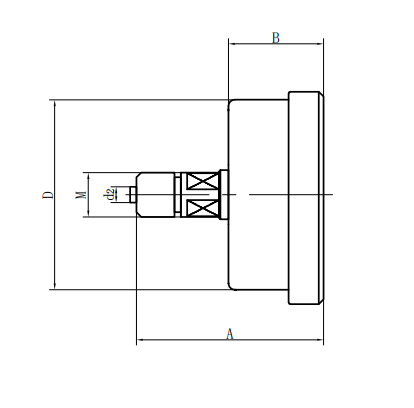

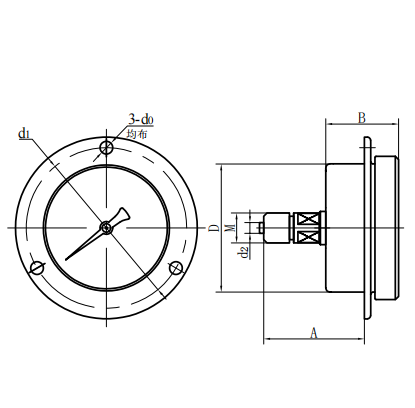

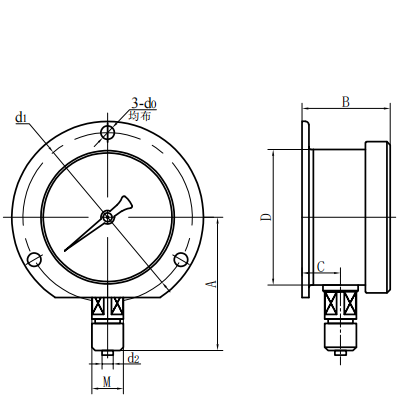

| Tipe Direct Radial (ⅰ) | Tipe Langsung Eksentrik Aksial (ⅱ) |

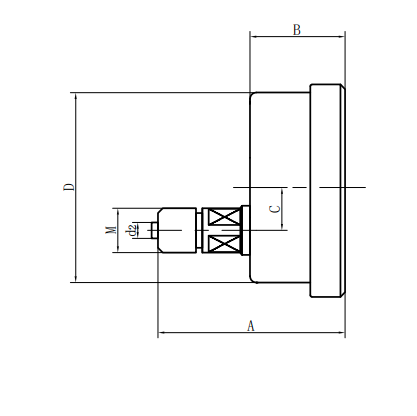

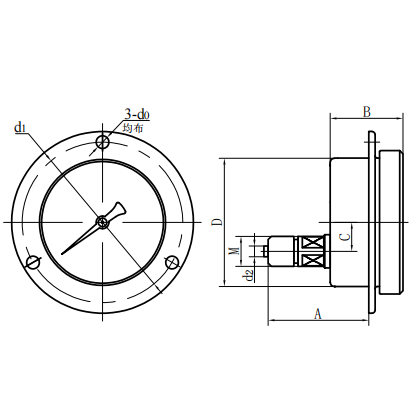

| Tipe Langsung Konsentris Aksial (III) | Jenis insert eksentrik aksial (IV) |
| Tipe penyisipan konsentris aksial (V) | Jenis Cembung Radial (VI) |
| Nomor Model | Dimensi keseluruhan （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Yeb60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4.5 | M10 × 1 |
| Yeb60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4.5 | M10 × 1 |
| | | | | | | | |
| Yeb100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Yeb100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Yeb150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Yeb150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
