Pengukur tekanan jarak jauh YTT

◆ Model: Ytt100 ytt100a ytt150 ytt150a

◆ Aplikasi: Jenis instrumen ini cocok untuk mengukur tekanan cairan, gas atau uap tanpa bahaya ledakan, tidak ada kristalisasi, tidak ada pemadatan, dan tidak ada efek korosif pada paduan tembaga dan tembaga.

Selain indikasi lokal dari nilai tekanan, instrumen juga dapat terus menerus output ( 0 ~ 10 ) ma atau ( 4 ~ 20 ) ma Sinyal DC, yang dapat ditransmisikan ke ruang kontrol pada jarak jauh, dan dapat digunakan dengan instrumen tampilan digital cerdas untuk membentuk sistem otomatis untuk tampilan, perekaman, penyesuaian, dan kontrol.

Instrumen ini telah mengalami transformasi besar di dalamnya, transformator diferensial asli telah dihapus dan diganti dengan elemen penginderaan tegangan silikon difusi, sehingga bagian tampilan lokal dan bagian output sinyal telah menjadi dua sistem independen, dan akurasi dan keandalan sinyal output telah sangat ditingkatkan, dan akurasi yang dapat dijangkau, dan akurasi sinyal output telah sangat ditingkatkan, dan akurasi yang dapat dijangkau, dan akurasi output akurasi dan keandalan telah sangat ditingkatkan, dan akurasi dapat mencapai pencapaian 1.0 atau bahkan 0.5 tingkat.
◆ Jika perlu membuat pengukur tekanan tipe shockproof, itu dapat diisi dengan gliserin atau minyak silikon.

Dapatkan penawaran

◆ Parameter teknis:

Model		YTT100	YTT150	YTT100A	Ytt150a
Diameter nominal		Φ 100	Φ 150	Φ 100	Φ 150
Jenis pemasangan	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Parameter listrik		★ Power memasok: 24V DC ★ Sinyal keluaran: ( 4 ~ 20 ) Ma DC ★ Resistansi beban: 250 Ω		★ Power memasok: 220V AC ★ Sinyal keluaran: ( 0 ~ 10 ) Ma DC ★ Resistansi beban: ≤ 1.5k Ω
Kabel
Kelas Akurasi		1.6
Akurasi output sinyal		1.0 ； 0.5
Rentang pengukuran （ MPa ）		BENAR ruang angkasa: -0.1 ~ 0 Kekosongan tekanan: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0,1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Kondisi Penggunaan Lingkungan		Suhu: -10 ° C ~ 55 ° C; Kelembaban relatif: ≤ 85 %
Peringkat resistensi getaran		V · H · 3
Perlindungan masuk		IP54
Menegakkan standar		JB/T 10203
Fitting Threads		M20 × 1.5
Catatan: Benang gabungan dapat dibuat menjadi benang pipa atau benang pipa meruncing sesuai dengan persyaratan pengguna (lihat Panduan Seleksi).

◆ Ukuran:

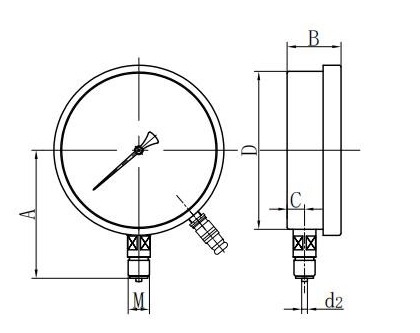

Radial Direct (I.)

Aksial Eksentrik Direct (II.)

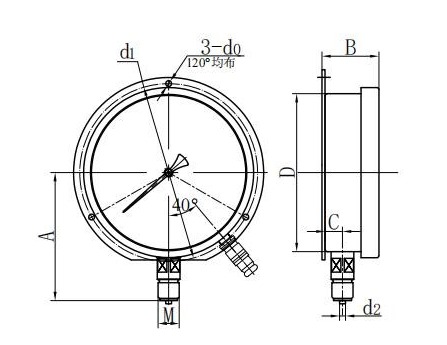

Mount flush eksentrik aksial (iv.)

Radial cembung mount (vi.)

Model	Ukuran( mm )
Model	A	B	C	D	d0	d1	d2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
