1. Ikhtisar
Pemancar tekanan ini memiliki sensitivitas tinggi, presisi tinggi, dan kemampuan anti-kelebihan beban yang kuat. Diproduksi oleh sensor impor, sensor dan sirkuit amplifikasi sangat terintegrasi; Cangkangnya adalah tabung baja tahan karat integral, dan titik nol serta penguatan rangkaian tidak perlu disesuaikan; Kemampuan anti-interferensi yang kuat, ketahanan asam dan alkali, stabilitas dan keandalan jangka panjang.
2. Cara kerjanya
Pemancar tekanan kompak menggunakan chip tekanan impor, dan komponen sensitif dihubungkan ke jembatan Wheatstone melalui proses difusi atau implantasi ion, dan diafragma sensitif tekanan dibentuk di bawah jembatan dengan teknologi mesin mikro. Ketika tekanan diterapkan pada diafragma, nilai resistansi berubah dan sinyal keluaran linier dihasilkan yang sebanding dengan tekanan yang diberikan. Kami menambahkan catu daya DC ke jembatan Wheatstone, dan itu akan menghasilkan keluaran sinyal tegangan DC. Setelah jalur konversi sekunder, keluaran 4mA~20mA sistem dua kabel direalisasikan.
3. Karakteristik fungsional
◆ Stabilitas yang baik, kepenuhan, nol stabilitas jangka panjang hingga 0,2%FS/ tahun. Di kisaran suhu kompensasi 0 °C~ 70 °C, penyimpangan suhu kurang dari 0,2%FS, dan penyimpangan suhu kurang dari 0,5%FS di seluruh kisaran suhu pengoperasian yang diijinkan.
◆ Dengan perlindungan terbalik dan sirkuit perlindungan pembatas arus, pemancar tidak akan rusak ketika kutub positif dan negatif dibalik selama pemasangan , dan itu pemancar akan secara otomatis membatasi arus di dalamnya 35mA ketika itu tidak normal.
◆ Struktur kokoh, tidak ada bagian yang bergerak, keandalan tinggi, masa pakai yang lama.
◆ Gas, air, minyak, dan uap dapat diukur dengan presisi tinggi, dan tidak terpengaruh oleh massa media yang diukur.
◆ Pemasangan mudah, struktur sederhana, ekonomis dan tahan lama.
4. Parameter teknis utama
| Rentang pengukuran | （ 0 ～ 10 ） kPa ～（ 0-40 ） MPa |
| Kelebihan beban maksimum | 2 kali kisaran standar |
| Bentuk tekanan | Tekanan pengukur, tekanan sedikit berbeda |
| Kelas akurasi | 0,5%F · S |
| Tegangan suplai | 24V DC |
| Resistensi beban | ≤ 250 Ω |
| Alat ukur | Tekanan uap atau gas, cairan |
| Stabilitas jangka panjang | ± 0,2% F · S/ tahun |
| Kelembaban relatif lingkungan | ≤ 95% |
| Kompensasi suhunya | 0 ℃～ 70 ℃ |
| Suhu pengoperasian | -10 ℃～ 70 ℃ |
5. Struktural fitur
| kandang | Monolitik baja tahan karat |
| Bahan struktur utama | SUS304 、 SUS316 |
| Koneksi tekanan | M20 × 1.5 |

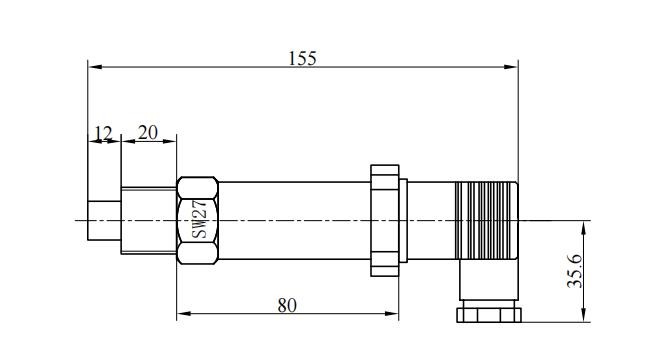

6 . Dimensi
7. Tindakan Pencegahan
◆ Semua produk yang dipasok disertai dengan instruksi manual dan sertifikat, termasuk nomor produk, parameter teknis, tanggal pabrik, dll., harap periksa dengan cermat untuk menghindari kesalahan.
◆ Jangan langsung menekan diafragma pemancar dengan benda keras untuk menghindari kerusakan pada pemancar.
◆ Selama pemasangan, sesuai dengan metode koneksi produk dan jenis ulir, periksa apakah antarmuka bidang konsisten dengan antarmuka produk, dan kencangkan perlahan saat menghubungkan, dan torsi tidak dapat langsung ditambahkan ke rumah pemancar, tetapi hanya dapat ditambahkan ke antarmuka tekanan heksagonal.
◆ Saat menghubungkan ke catu daya, itu harus dihubungkan sesuai dengan instruksi pengkabelan perusahaan kami.
◆ Tekanan beban berlebih pada pemancar tidak boleh melebihi 200 % dari rentang pengukuran.
◆ Jika ditemukan kelainan dalam penggunaan, listrik harus dimatikan, penggunaan harus dihentikan, dan pemeriksaan harus dilakukan, atau hubungi departemen teknis perusahaan kami secara langsung.
◆ Selama pengangkutan dan penyimpanan, kemasan aslinya harus dikembalikan dan disimpan di gudang yang sejuk, kering, dan berventilasi.

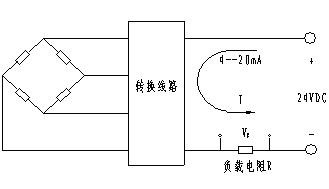

8. Listrik koneksi dan antarmuka tekanan
◆ Benang antarmuka tekanan: M20 × 1.5
