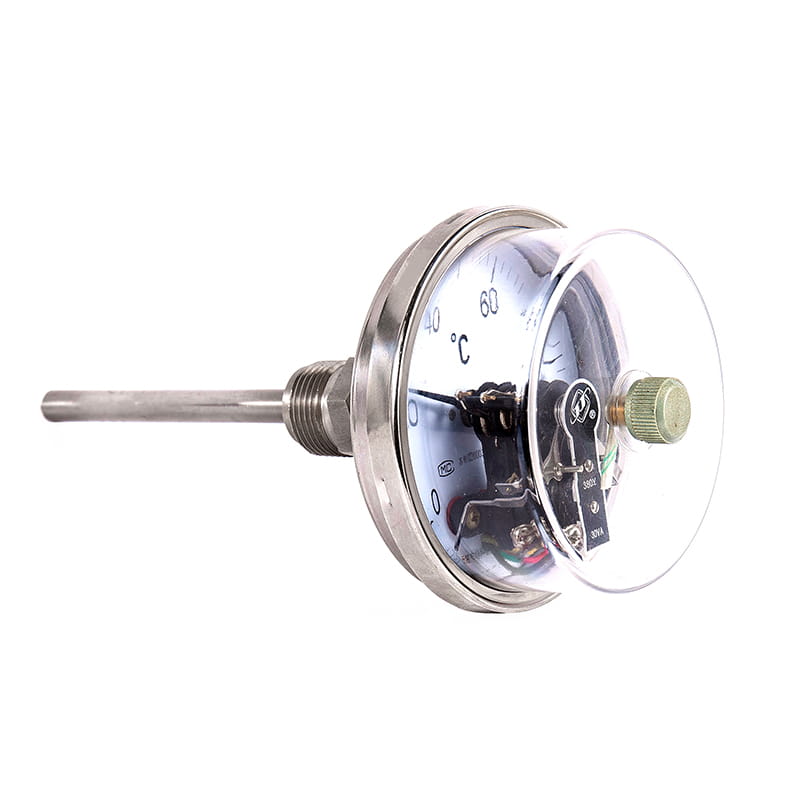

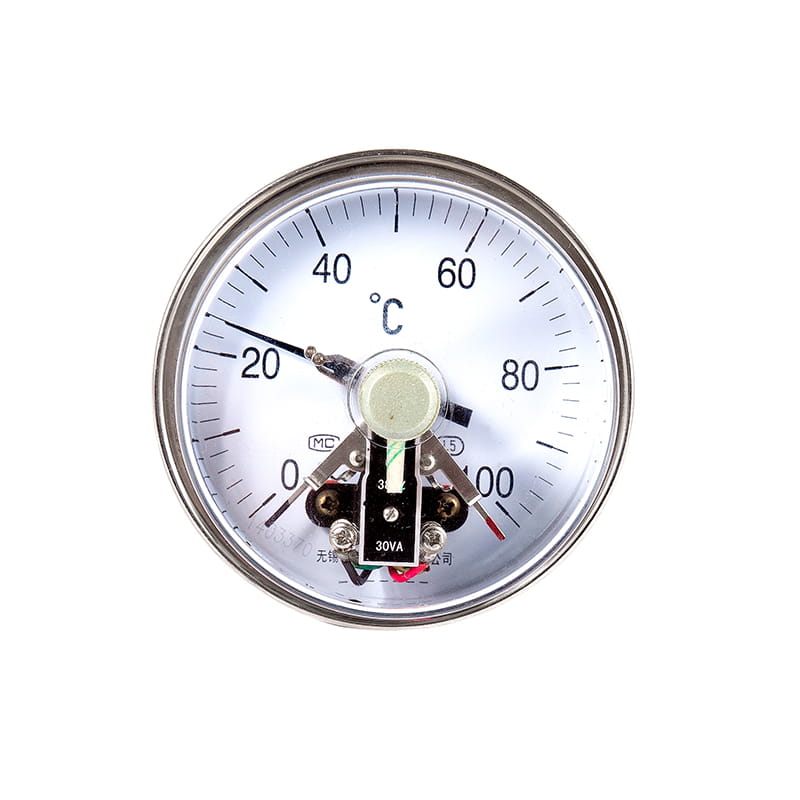

Seri WSSXC Magnetik Bantuan Kontak Listrik Termometer Bimetallic

Model

WSSXC-4

WSSXC-5

Diameter nominal (mm).

Φ 100

Φ 150

Fitting Threads

M27 × 2

Diameter tabung perlindungan ( mm )

10

Tabung pelindung menahan tekanan ( MPa )

6.3

Kelas Akurasi

1.5

Rentang pengukuran ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Nilai sel ( ° C.) )

1

1

2

2

Rentang pengukuran ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Nilai sel ( ° C.) )

5

5

10

10

Panjang penyisipan (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Waktu konstan

≤ 40 -an

Parameter listrik

WSSXC-3

Kapasitas kontak: 30va ; Tegangan maksimum: 220V AC

WSSXC-4

WSSXC-5

Kapasitas kontak: 30va ;

Tegangan maksimum: 380V AC; 220V DC

Blok terminal

Kabel

1

2

3

4

Output batas atas

Output batas bawah

Output adalah umum

pembumian

Perlindungan masuk

IP55

Menegakkan standar

JB/T 8803

Catatan: Benang gabungan dapat dibuat menjadi benang pipa G1/2 , G3/4 dan seterusnya sesuai dengan kebutuhan pengguna.

Pemasangan aksial ( 01)

Pemasangan radial ( 11 )

120 ⁰ Pemasangan ( 21 )

Pemasangan gimbal ( 81 )
