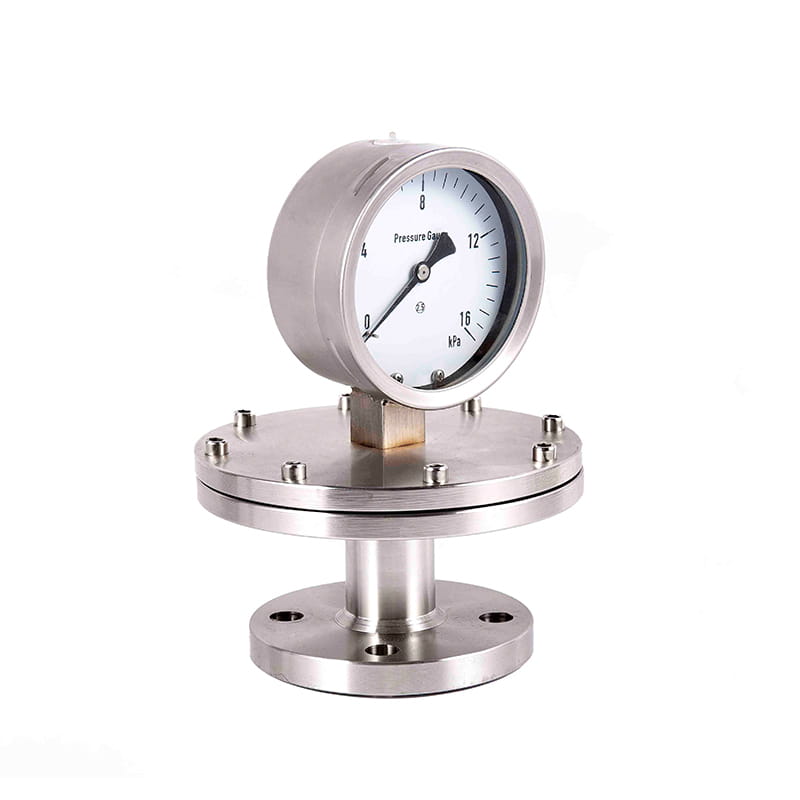

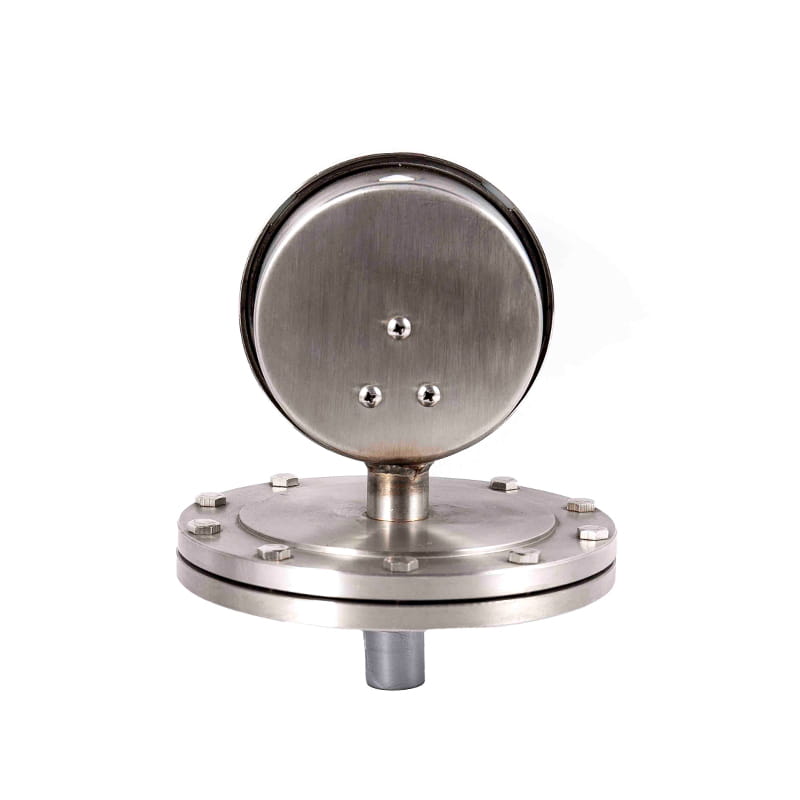

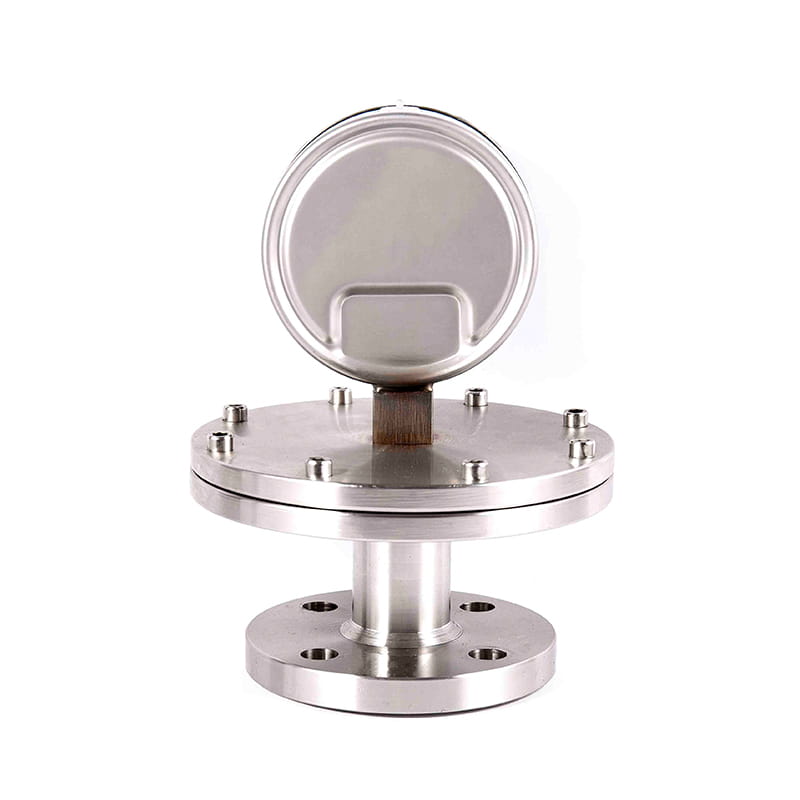

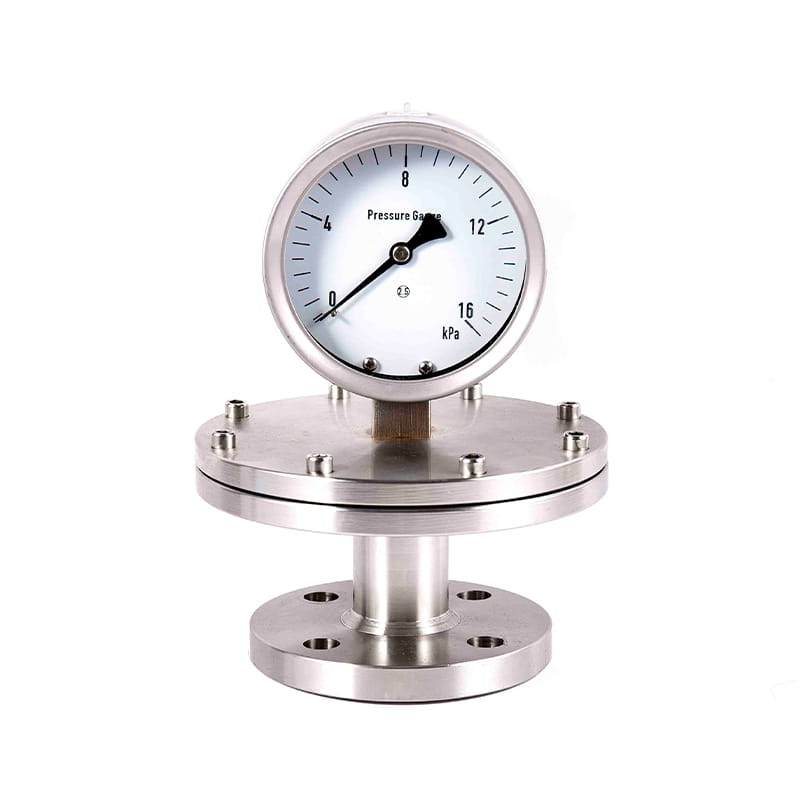

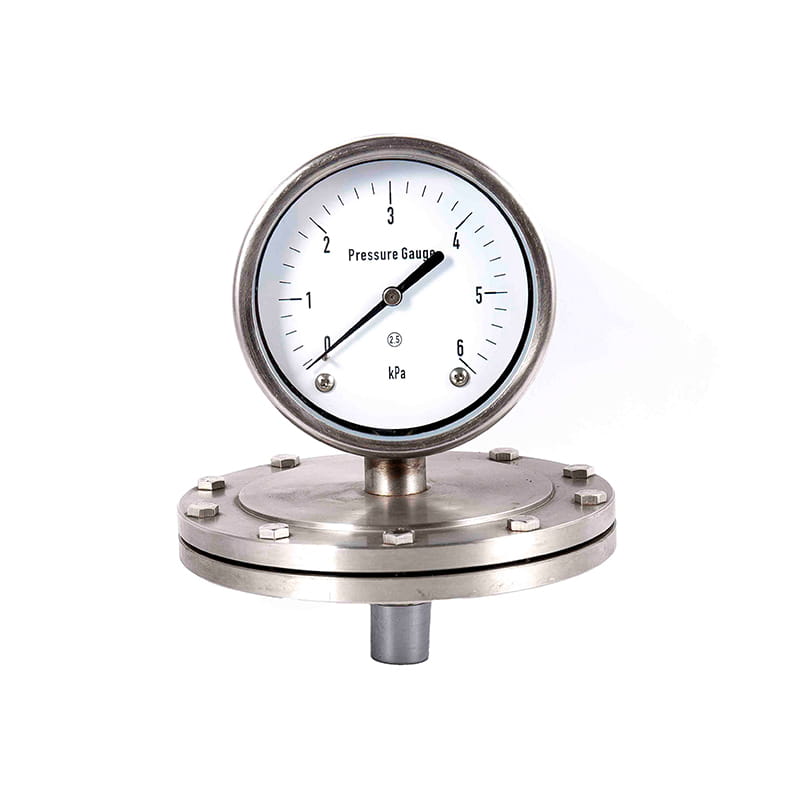

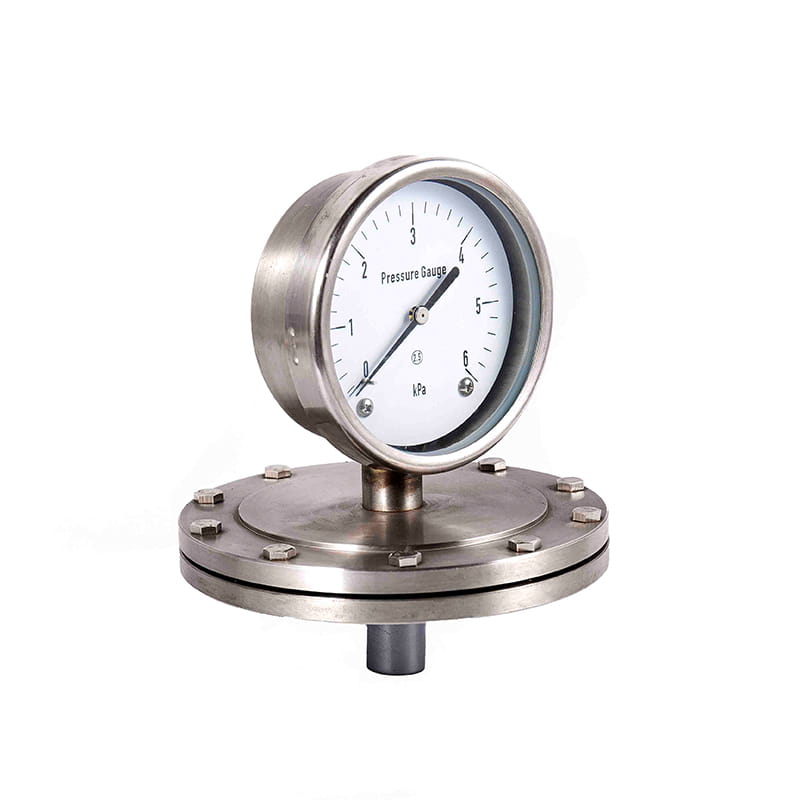

Pengukur tekanan diafragma seri YP

Model

Yp100-l 、 YP100-F

Yp150-l 、 YP150-F

Diameter nominal

F 100

F 150

Kelas Akurasi

2.5

Rentang pengukuran

（ KPA ）

Tekanan negatif: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0

0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0

Tekanan positif: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1

0 ～ 1.6 0 ～ 2.5

Tekanan positif dan negatif: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3

-5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30

Rentang pengukuran

（ MPa ）

Kekosongan: -0.1 ~ 0

Kekosongan tekanan: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3

-0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Tekanan: 0 ~ 0,06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4

0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5

Gunakan suhu sekitar

-40 ℃～ 70 ℃

Bahan diafragma

OCR18NI12MO2TI ; Sus316 ; SUS316L

Jenis pemasangan

Berulir ( L ); Flensa ( F ), ( F1 )

Peringkat resistensi getaran

V · H · 2

Perlindungan masuk

IP64

Menegakkan standar

JB/T 5491

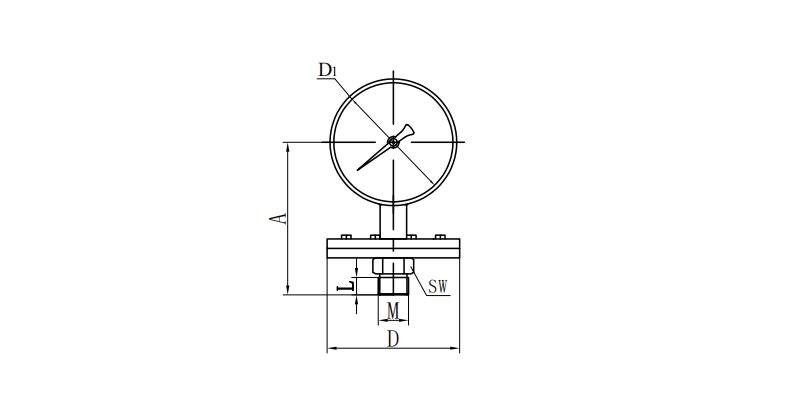

Model

Ukuran( mm )

A

D

D1

Sw

L

M

Yp100-l

135

Φ 97.5

Micropressure φ 165

110

27

20

M20 × 1.5

Yp150-l

160

160

27

20

M20 × 1.5

Catatan: utas gabungan ( M ) dapat dibuat menjadi benang pipa atau benang pipa tapered sesuai dengan persyaratan pengguna (lihat Panduan Seleksi).
