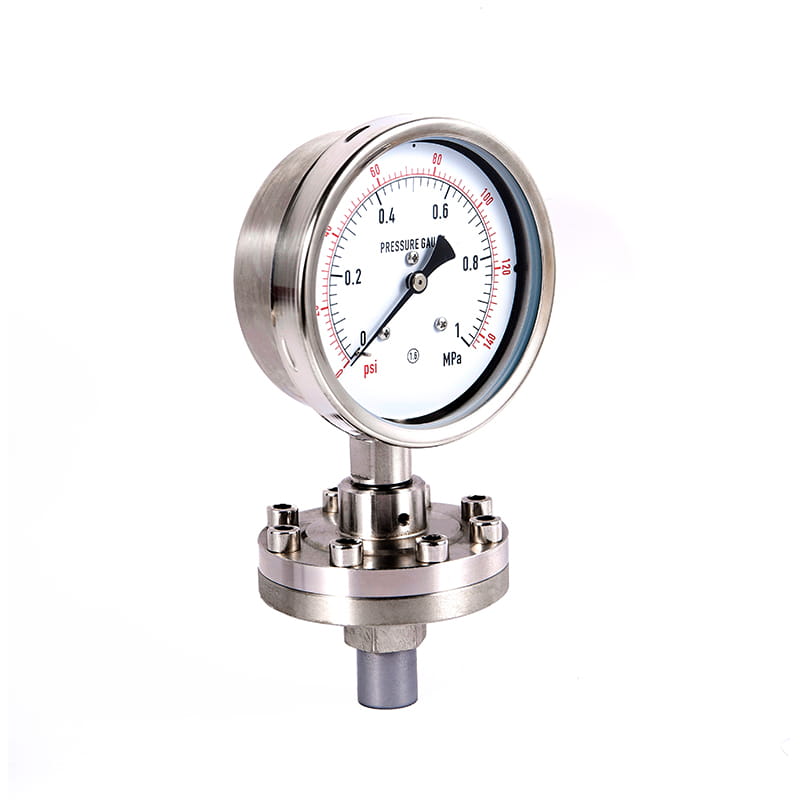

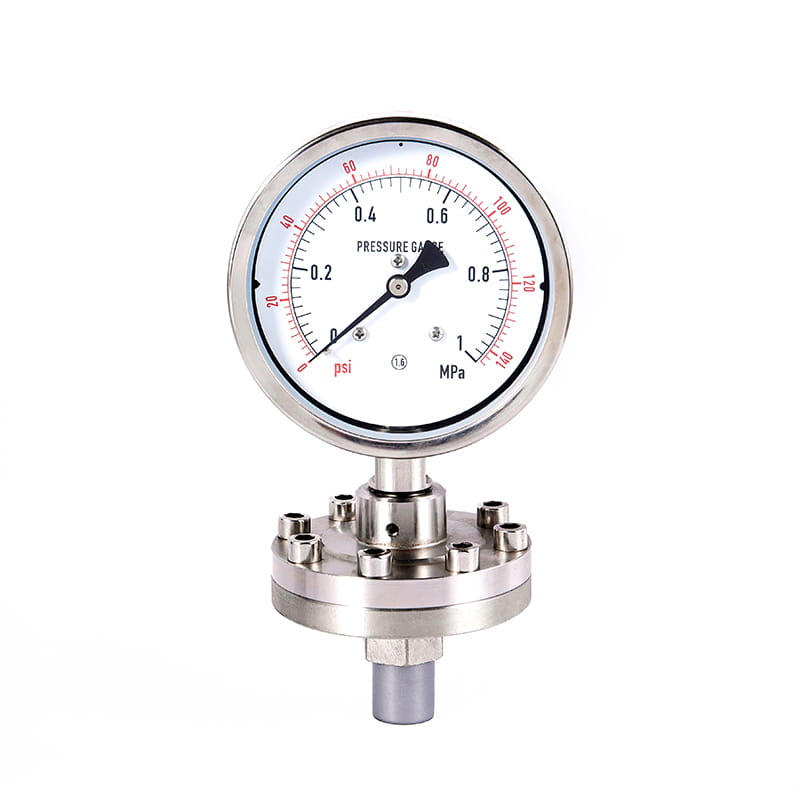

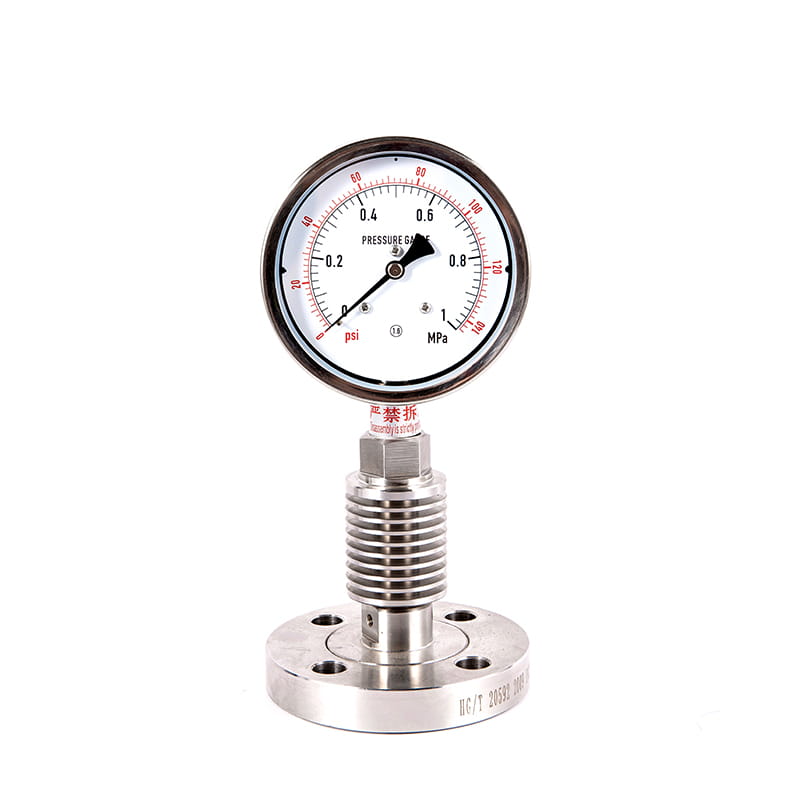

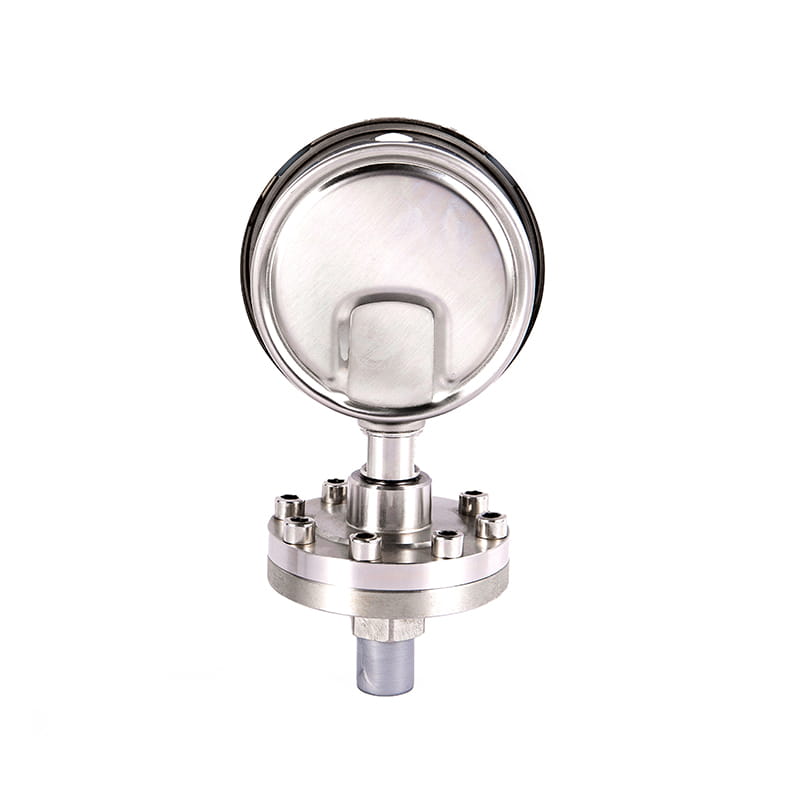

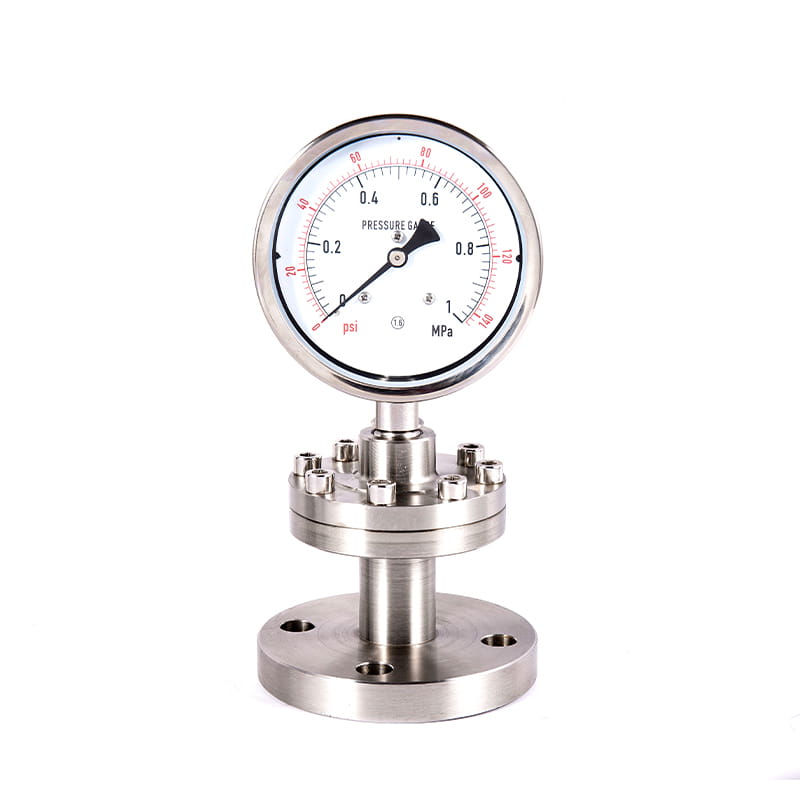

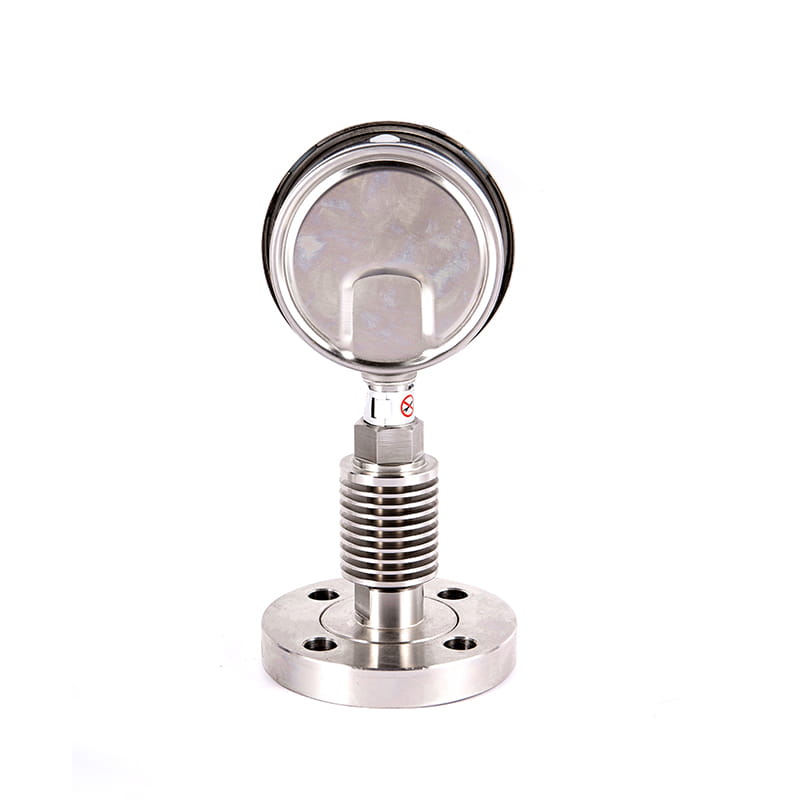

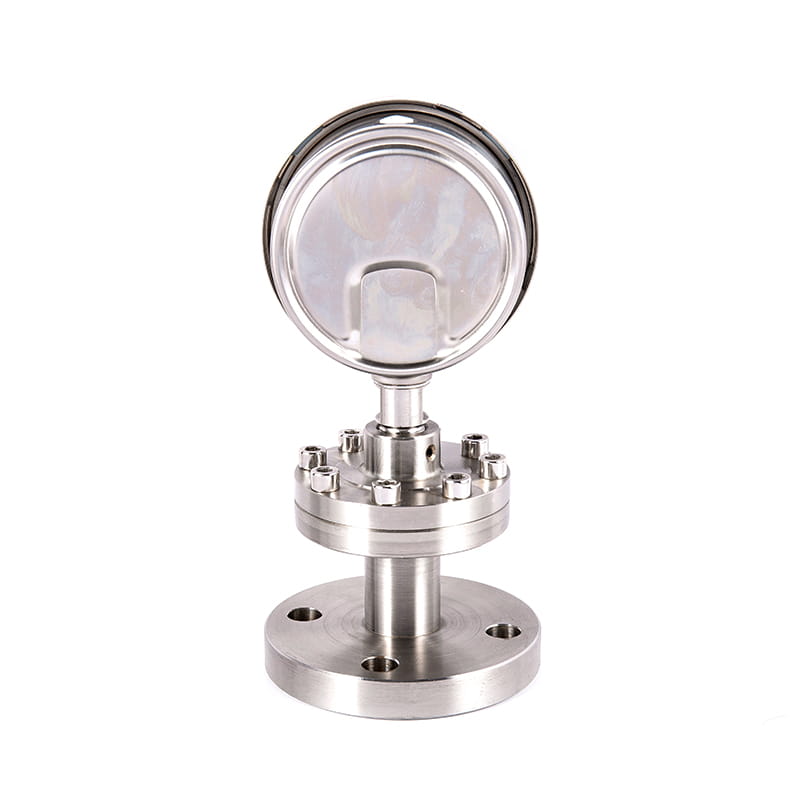

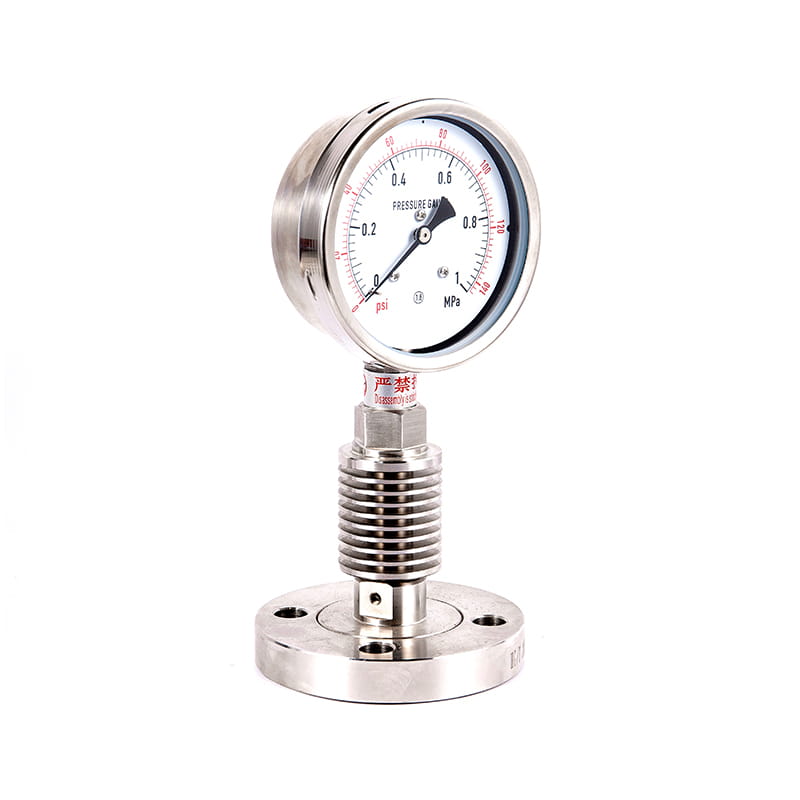

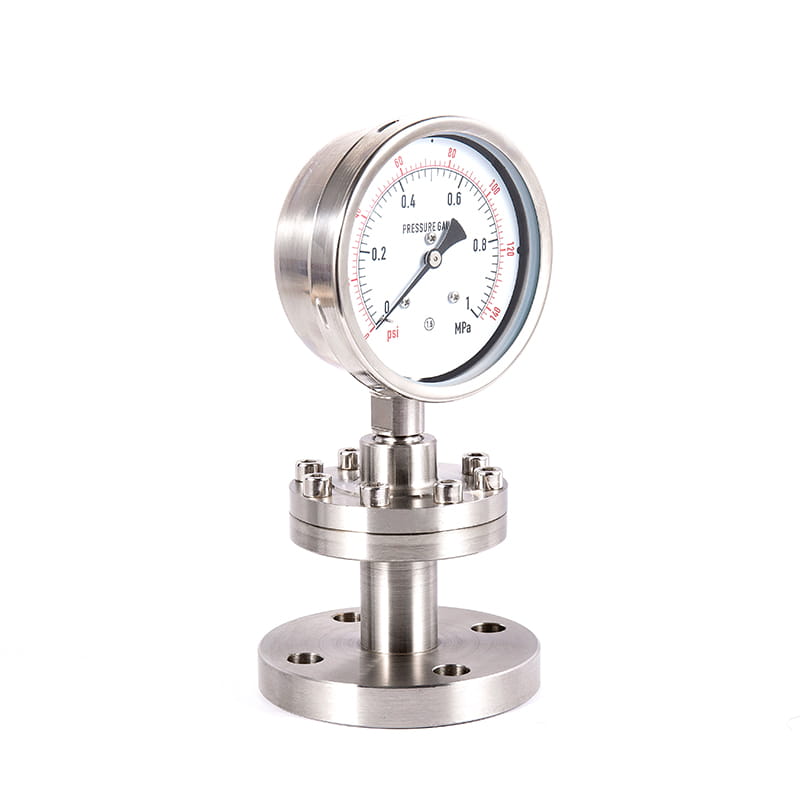

◆ Model: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Aplikasi: Karena struktur pengukuran tidak langsung, pengukur tekanan diafragma cocok untuk mengukur tekanan cairan, gas atau padatan yang mengalir granular dengan viskositas tinggi, mudah dikristalisasi, korosi kuat dan suhu tinggi. Diafragma isolasi memiliki berbagai bahan untuk beradaptasi dengan berbagai media korosif yang berbeda.
Instrumen -instrumen ini terutama digunakan dalam serat kimia, serat sintetis, minyak bumi, pewarnaan, alkali, asam, makanan, obat -obatan, konstruksi, pertambangan, peleburan dan industri lainnya.

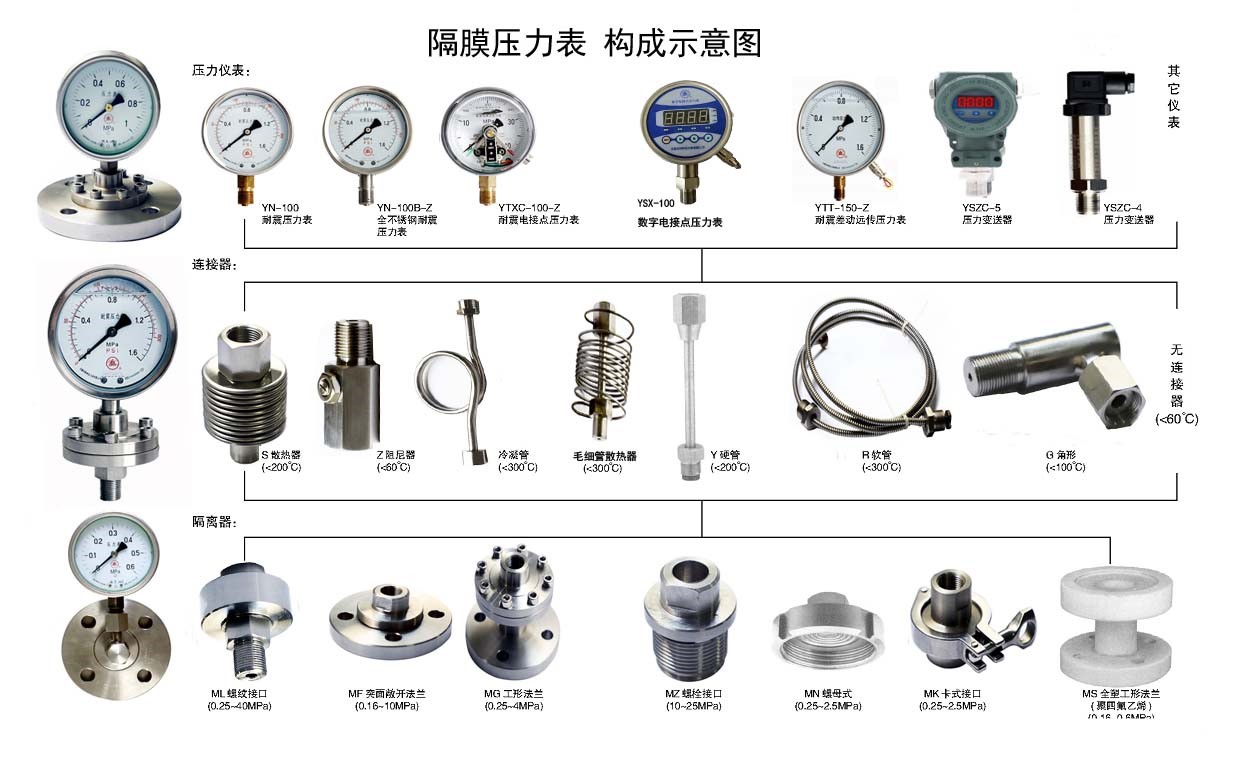

Kepala pengukur jenis instrumen ini dapat digunakan dalam berbagai seri: pengukur tekanan umum, pengukur tekanan yang tahan guncangan, berbagai pengukur tekanan kontak listrik, berbagai pengukur tekanan kontak listrik yang tahan guncangan, pemancar tekanan, pengukur tekanan jarak jauh, pengukur tekanan digital, pengontrol tekanan dan sebagainya.
◆ Prinsip Struktur:
Instrumen ini adalah pengukuran tidak langsung. Deformasi diafragma isolasi di bawah tekanan dari media yang diukur, cairan penyegelan bertekanan, dan tekanan ditransmisikan ke tekanan.
Cairan penyegelan bertekanan, dan tekanan dilakukan pada instrumen deteksi, yang menunjukkan nilai tekanan sedang yang diukur.
◆ Parameter teknis ：
| Model kepala meter | Berbagai jenis instrumen tekanan, pemancar tekanan, pengontrol tekanan, dll. | |||
| Kelas Akurasi | 1.6 ； 2.5 | |||
| Kelas Akurasi （ MPa ） | 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Bahan diafragma | julukan | Bahan | julukan | Bahan |
| 1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
| 2 | Sus304 | 6 | Paduan Monel (CU30NI70) | |
| 3 | Sus316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Fluoroplastik (PTFE) | |
| Bahan isolator | 1cr18ni9; 304; 316; 316L; F4; PVC, dll. | |||
| Bahan Gasket Menyegel | NBR; Karet silikon medis; Ptfe; Grafit; Fluoroelastomer; dll. | |||
| Mengisi cairan konduksi | Minyak metil silikon, minyak nabati, gliserin, minyak berfluorinasi, dll. | |||
| efek suhu | Karena ekspansi termal dari cairan konduktif dan kekakuan diafragma terkait dengan suhu, nilai kesalahan adalah 0,1%/° C ketika suhu operasi menyimpang dari 20 ± 5 ° C. | |||
| perlindungan korosi | Kinerja ini mencakup karakteristik korosi lingkungan dan media pengukuran, dan bahan isolator, lembaran diafragma dan mesin cuci penyegelan dapat dipilih sesuai dengan kondisi penggunaan. | |||
| perbedaan level | Selang yang terhubung mengukur tekanan diafragma dalam pemasangan jika titik pengukuran dan pengukur tekanan berada pada ketinggian yang berbeda, perbedaan level cairan yang dihasilkan oleh perbedaan tekanan △ P akan mempengaruhi nilai yang diukur dari instrumen, rumusnya adalah: △ P = gravitasi spesifik dari perbedaan level cairan × cairan × cairan. | |||
| Standar Implementasi | JB/T 8624 | |||
| Catatan: 1, utas konektor dapat disesuaikan sesuai dengan kebutuhan pengguna; 2 、 Menghubungkan flensa dapat disesuaikan sesuai dengan standar flange persyaratan pengguna. | ||||

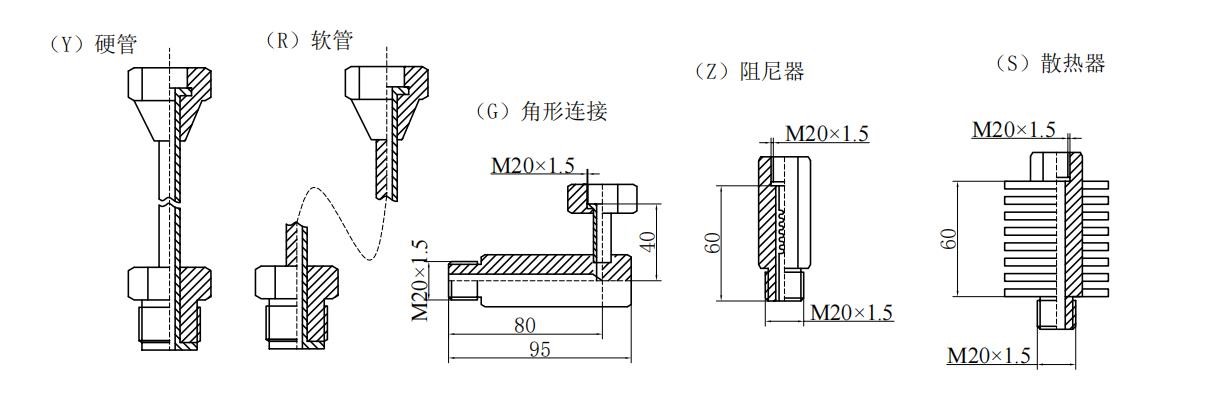

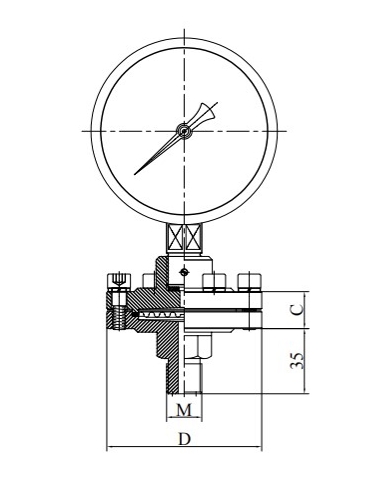

◆ Ukuran jenis isolator dan skema pemasangan:
| (ML) Antarmuka berulir | (MF) Open Face Flange |
