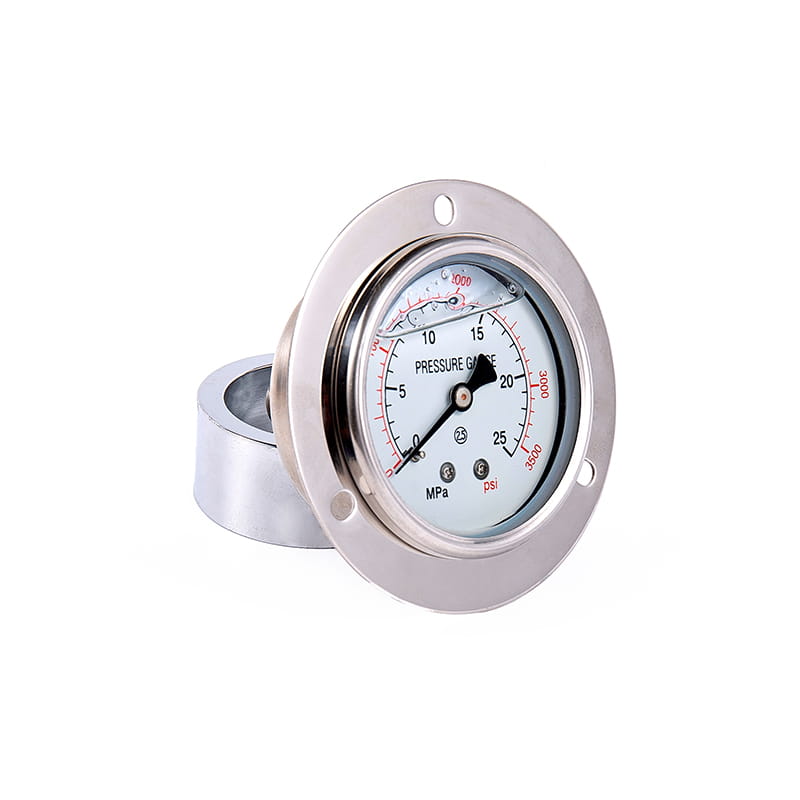

◆ Model: YJY100 YJY150
◆ Gunakan: Tekanan absolut mengacu pada tekanan yang lebih tinggi dari tekanan absolut nol dengan tekanan absolut nol (vakum absolut) sebagai referensi. Nilai tekanan absolut dapat diekspresikan dengan rumus berikut:
Nilai tekanan absolut = nilai vakum (tekanan negatif) nilai tekanan atmosfer
Pengukur tekanan absolut terutama digunakan untuk memantau atau mengukur tekanan absolut di beberapa peralatan vakum (mis. Mesin pengemasan vakum, peralatan untuk memantau tekanan kondensasi dan tekanan uap cairan, dll.).
◆ Tekanan kerja: Beban statis digunakan hingga 3/4 dari nilai batas atas pengukuran, beban pertukaran digunakan hingga 2/3 dari nilai batas atas pengukuran, dan tekanan waktu pendek digunakan hingga nilai batas atas pengukuran.
◆ Parameter teknis ：
| Nomor Model | YJY100 | Yjy150 | |
| Diameter nominal | Φ 100 | Φ 150 | |
| Formulir Instalasi | Ⅰ | * | * |
| Ⅱ | * | * | |
| Ⅳ | * | * | |
| Ⅵ | * | * | |
| Utas konektor | M20 × 1.5 | ||
| Kelas Akurasi | 0.4 ； 1.0 ； 1.6 ； 2.5 | ||
| Rentang pengukuran （ MPa ） | 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 | ||
| Kondisi Penggunaan Lingkungan | suhu ： -40 ℃～ 70 ℃（ Kelas akurasi ： 0.4 ） -50 ℃～ 160 ℃（ Kelas akurasi ： 1.0 ~ 2.5 ） kelembaban relatif ： ≦ 80 % | ||
| peringkat getaran | V · H · 2 ； V · H · 3 | ||
| Kelas Perlindungan | IP65 | ||
| Standar Implementasi | | ||
| Catatan: 1. Utas bersama dapat disesuaikan sesuai dengan persyaratan pengguna. | |||

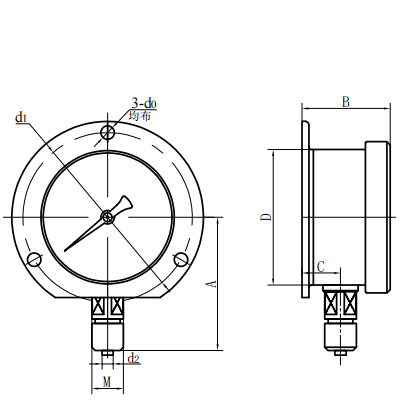

◆ Dimensi Eksternal:
|

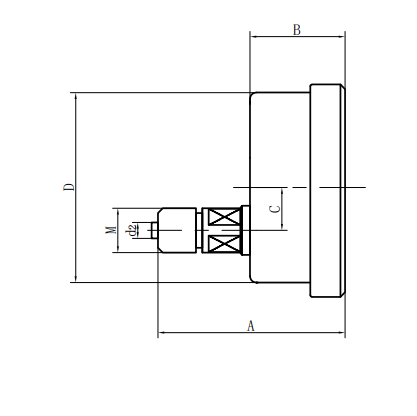

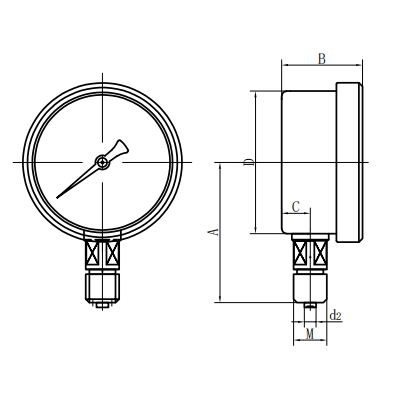

Tipe Direct Radial (ⅰ) | Tipe Langsung Eksentrik Aksial (ⅱ) |
| Tipe Langsung Konsentris Aksial (III) | Jenis Sisipan Eksentrik Aksial (IV) |
| Nomor Model | Dimensi keseluruhan （ mm ） | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| YJY100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Yjy150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yjy150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Yjy150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Yjy150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
