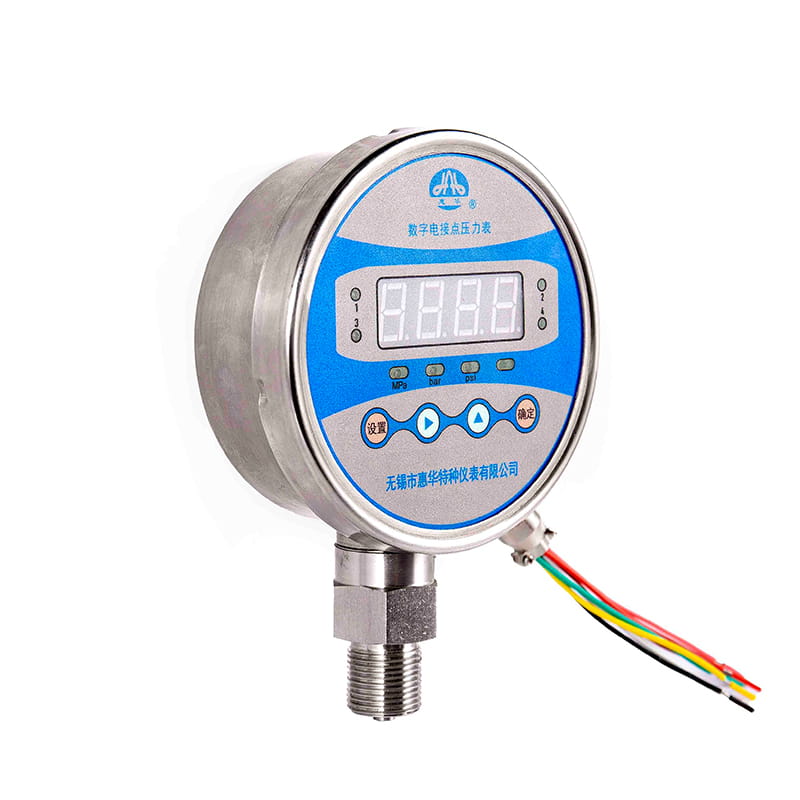

YSX Series Intelligent Digital (Kontak Listrik) Pengukur tekanan

◆ Model: Ysx 100

◆ PENDAHULUAN: Pengukur tekanan kontak Kata Listrik Digital Cerdas adalah seperangkat tampilan tekanan, kontrol sinyal, transmisi tekanan di salah satu produk cerdas yang dikembangkan dengan cermat oleh perusahaan kami, menggunakan sensor tekanan silikon difusi presisi tinggi, program konversi analog-ke-digital yang berkecepatan tinggi, dan berkombinasikan dengan berbagai modul, dengan kinerja modul yang relevan, dengan kinerja biaya yang berkepentingan, dengan kinerja biaya tinggi, dengan kinerja biaya tinggi, dengan kinerja biaya tinggi, dengan kinerja biaya tinggi, dengan kinerja biaya tinggi, dan kandang yang relevan.

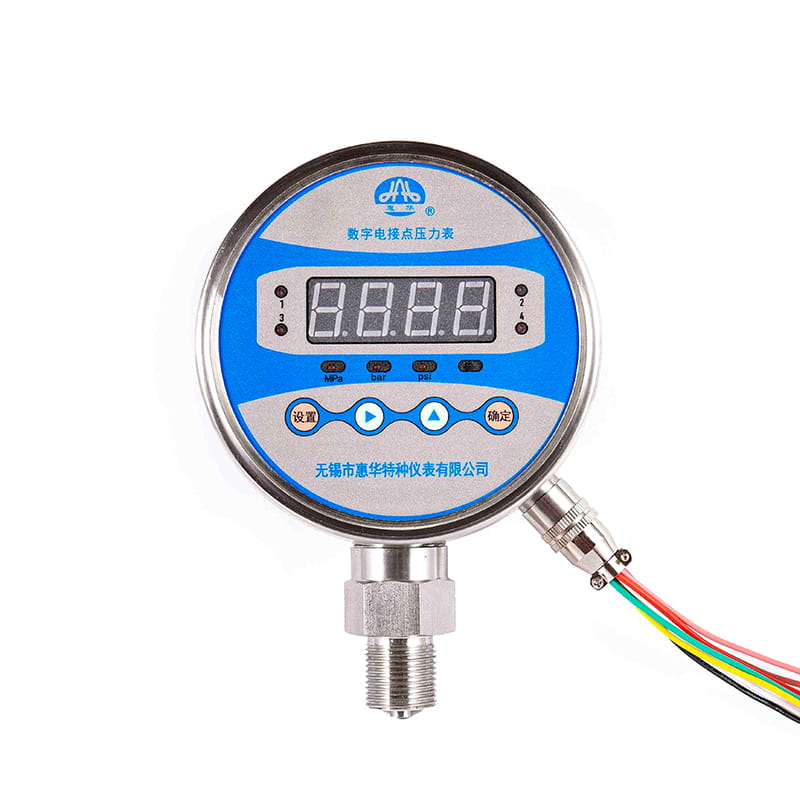

Empat digit DIPIMPIN Tampilan Digital untuk Bacaan yang Jelas Dalam Gelap. MPa , kg/cm2 , Psi , batang dan unit tekanan lainnya dapat diaktifkan secara sewenang -wenang.

Berbagai Fungsi Modul Preset, Output Sinyal Cerdas Multi-Channel, Membuat Kontrol Proses Ringkas dan Praktis:

Sinyal kontrol bit: relay, thyristor, transistor ( PNP ketik atau NPN ketik) opsional.

sinyal transmisi analog; 4mA ~ 20mA DC sinyal arus standar, 1v ~ 5v , 1v ~ 10v Sinyal tegangan DC standar adalah opsional, dan memiliki fungsi migrasi rentang.

Ini memiliki pengaturan perlindungan kelebihan sumber tekanan untuk melindungi peralatan dari keadaan penggunaan berlebihan yang tidak aman. Fungsi kunci kata sandi dari pengaturan parameter mencegah orang lain mengubah parameter yang ditetapkan secara ilegal dan mempengaruhi operasi normal perangkat.

Dapatkan penawaran

◆ Parameter teknis:

Model	YXS100
Instalasi:	Ⅰ、ⅱ、ⅳ、ⅵ
Fitting Threads	M20 × 1.5
Kelas Akurasi	0.5 ； 1.0 ； 1.6 (Opsional)
Rentang pengukuran （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Rentang pengukuran （ MPa ）	BENAR ruang angkasa: -0.1 ~ 0 Kekosongan tekanan: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Kondisi Penggunaan Lingkungan	Suhu: -10 ° C ~ 85 ° C; Kelembaban relatif: 5 %~ 85 %
Parameter listrik	★ Catu Daya (Opsional): 24V DC ; 220V AC ★ Konsumsi Daya: ≤ 1.5W ★ output relai: MAX LOAD: 3A 220V AC; 3A 30V DC Kehidupan Listrik: 100.000 kali ★ Output Transistor: MAX LOAD: 0.5A 24V DC ★ Output Thyristor: 5A 220V AC Kehidupan Listrik: 1000000 kali ★ Saluran Kontrol: Unit sakelar empat arah independen dapat diatur detikara sewenang-wenang dalam kisaran ★ Output sinyal analog: Sinyal arus standar: ( 4 ~ 20 ) Ma DC Sinyal tegangan standar: ( 1 ~ 5 ) V , ( 1 ~ 10 ) V DC
Perlindungan masuk	IP63
Peringkat seismik	V · H · 3
Kisaran over-range	10% dari kisaran
Tingkat Pembaruan Data	3 kali / sec
Kabel	Silakan merujuk ke manual instruksi untuk detailnya
Menegakkan standar	JB/T 7392
Catatan: Ini juga dapat dibuat menjadi benang pipa atau benang pipa meruncing sesuai dengan persyaratan pengguna (lihat Panduan Seleksi).

◆ Dimensi:

Radial Direct (I.)

Aksial Eksentrik Direct (II.)

Mount flush eksentrik aksial (iv.)

Radial cembung mount (vi.)

Model	Ukuran( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
