◆ Model: YS100 YS150

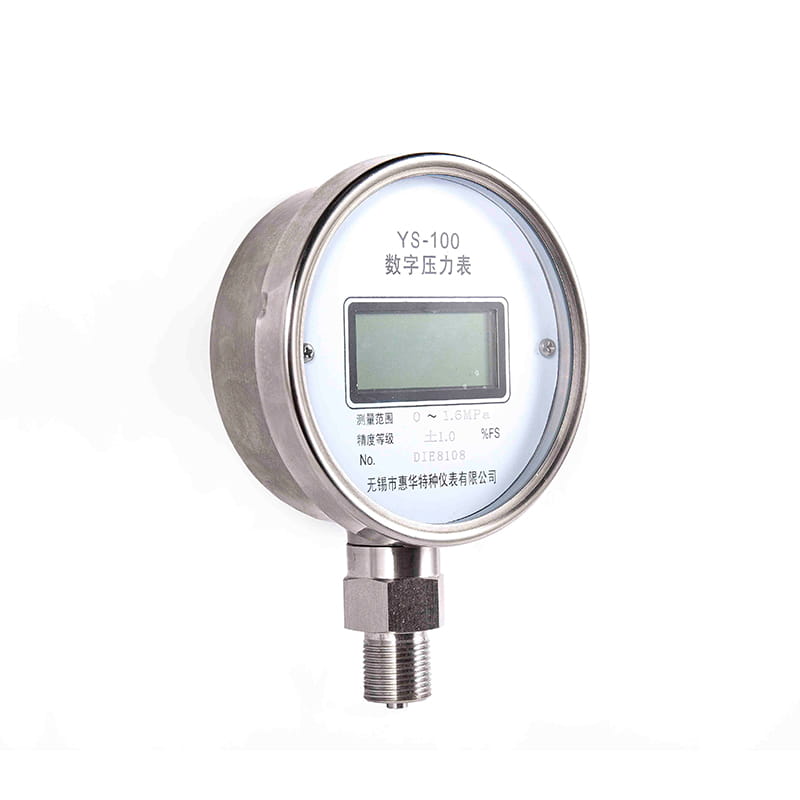

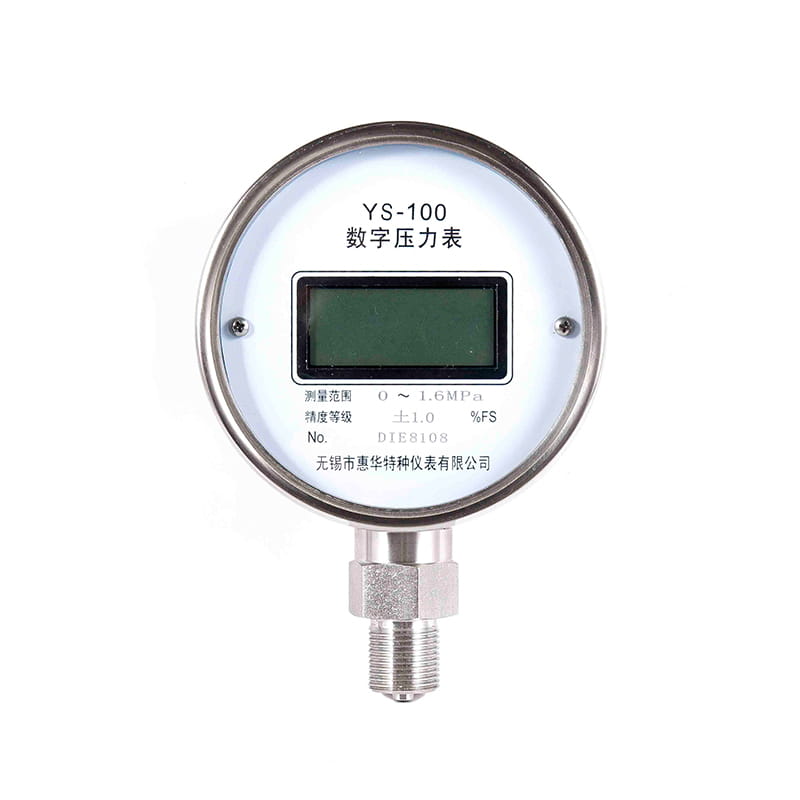

◆ Pendahuluan: Pengukur tekanan digital ini memiliki bentuk yang indah, kinerja yang stabil dan pengukuran yang akurat; Ini menggabungkan teknologi mikroprosesor terkemuka di dunia dan algoritma konversi analog-ke-digital canggih untuk mencapai presisi tinggi dan konsumsi daya rendah.
Mengadopsi chip impor, ia dapat menghafal dan menjaga nilai puncak tekanan tertinggi dan nilai lembah tekanan terendah dalam proses akuisisi dan pengukuran data instrumen. Mengadopsi teknologi tampilan kristal cair layar besar untuk membuat data menjadi jelas dan mudah dibaca. Teknologi lampu latar yang unik dapat digunakan secara normal di malam hari.

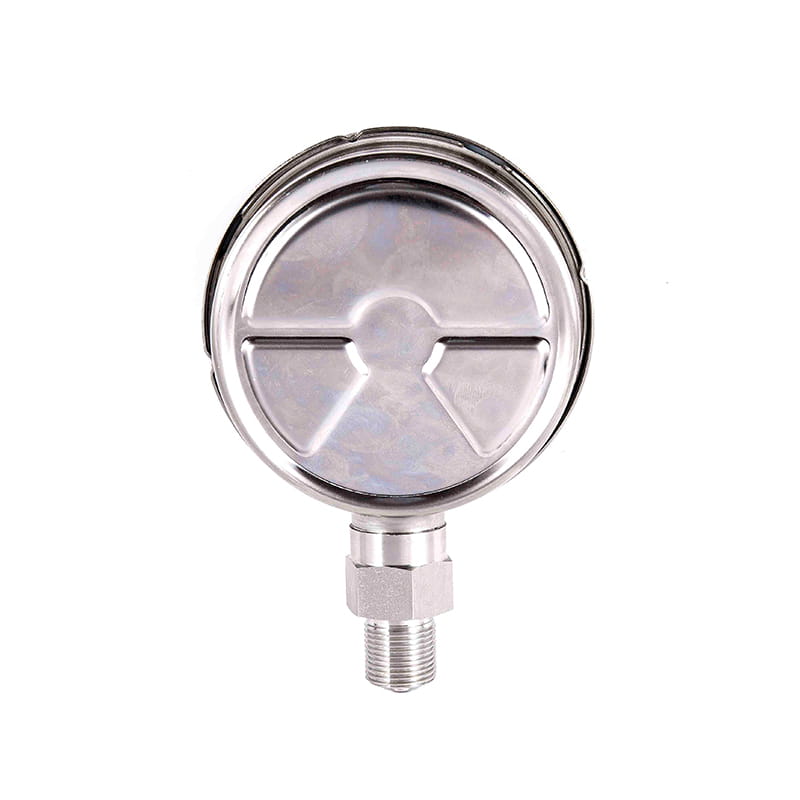

Shell yang terbuat dari baja tahan karat, ketahanan korosi, ketahanan terhadap getaran mekanis, tubuh secara keseluruhan menggunakan teknologi penyegelan, dapat diterapkan di berbagai lingkungan yang kompleks.
Produk ini memiliki kinerja yang sama dengan alat pengukur tekanan digital asing, yang merupakan pilihan ideal untuk menggantikan instrumen impor dan pengukur mekanik tradisional.
◆ Penggunaan utama:
1. Ini dapat digunakan untuk mengkalibrasi alat pengukur tekanan umum, pengukur tekanan presisi, monitor tekanan darah atau instrumen tekanan lainnya. Ini juga bisa juga dapat digunakan secara luas untuk pengukuran tekanan yang tepat; 2.
2. Injeksi air ladang oli, pengukuran tekanan peralatan kapal sumur, saluran masuk pompa pipa peralatan dan pengukuran tekanan outlet; 3.
3. Industri Petrokimia: Vakum, Tekanan Mikro dan Tekanan Gas dan Cairan Korosif dalam Proses Produksi
Industri petrokimia: vakum, tekanan mikro dan tekanan gas dan cairan korosif dalam pengukuran proses produksi; 4.
4. Aplikasi OEM sistem hidrolik, pendingin dan pemantauan proses.
5. Medium suhu tinggi, pengukuran tinggi sedang dan cairan kental; 6.
6. Pendingin udara, peralatan pemrosesan gas, ventilator, peralatan medis, labourator, kompresor dan pengukuran tekanan isobarik.
Pengukuran kekuatan.
◆ Parameter teknis:
| Model | YS-100 | YS-150 | ||||
| Diameter nominal | Φ 100 | Φ 150 | ||||
| Jenis pemasangan | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Fitting Threads | M20 × 1.5 | |||||
| Rentang pengukuran | Metode pengukuran | Kelas akurasi ( %FS) | Kisaran suhu akurasi yang dijamin | |||
| (0 ~ 60) pa | Tekanan diferensial | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) pa | Tekanan diferensial | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) kPa | Tekanan diferensial | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Tekanan diferensial | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) kPa | Tekanan pengukur, tekanan diferensial | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Tekanan pengukur, tekanan absolut | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPa | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPa | ||||||
| (0 ~ 100 ) MPa | Tekanan pengukur | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Tekanan pengukur | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Tekanan pengukur | 0 ℃ ~ 50 ℃ | ||||
| Unit tekanan yang diperkenalkan di atas penggunaan Pa , dan unit tekanan lainnya juga dapat digunakan dalam aplikasi praktis, seperti: KGF/CM2 、 batang 、 mbar 、 psi 、 MMH2O 、 MMHG 、 ATM | ||||||
| Kondisi Penggunaan Lingkungan | Suhu: -10 ° C ~ 50 ° C.; Relative humidity: < Tekanan atmosfer: 86 ~ 106kpa | |||||
| Antarmuka komunikasi | ★ Port Serial Komunikasi: RS232 ★ BAUD RATE: 2400 , 4800 , 9600 Opsional (default pabrik 9600 ) ★ Panjang data: 8 bit; Bit berhenti: 2 bit ★ Alamat meter: 1 ~ 112 | |||||
| Fitur tambahan | ★ Pengukuran Suhu: - 30 ° C. ~ 90 ° C; Resolusi: ± 0.1 °C ★ PECING PECING: mencatat nilai tekanan maksimum dan minimum yang terjadi selama pengukuran ★ Alarm tegangan berlebih: Ambang batas alarm dapat diatur secara sewenang -wenang dalam kisaran pengukuran ★ Timer Shutdown: Anda dapat mengatur timer untuk dimatikan | |||||
| Dial analog | ★ Indikasi persentase tekanan: Pointer menampilkan persentase kisaran pengukuran tekanan dalam bentuk kipas ★ Indikasi fluktuasi tekanan: ayunan pointer menunjukkan seberapa banyak pengukuran tekanan sekunder yang berdekatan berfluktuasi ★ Tekanan Alarm Tekanan Indikasi Ambang: Pengaturan tiga pointer digunakan untuk menunjukkan apakah nilai tekanan saat ini melebihi ambang batas alarm | |||||
| Tampilan di layar | Fstn Layar LCD; 5 digit menampilkan; Lampu latar biru | |||||
| Mode catu daya | Baterai bawaan (silakan merujuk ke manual instruksi untuk model baterai) | |||||
| Peringkat seismik | V · H · 3 | |||||
| Perlindungan masuk | IP63 | |||||
| Menegakkan standar | JB/T 7392 | |||||
| Catatan: Ini juga dapat dibuat menjadi benang pipa atau benang pipa meruncing sesuai dengan persyaratan pengguna (lihat Panduan Seleksi). | ||||||
◆ Dimensi:
| Radial Direct (I.) | Aksial Eksentrik Direct (II.) |
| Mount flush eksentrik aksial (iv.) | Radial cembung mount (vi.) |
| Model | Ukuran( mm ) | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
