◆ Model: YG60 YG100 YG150
◆ Gunakan: Semua bagian dari rangkaian alat pengukur ini terbuat dari baja tahan karat, dan bagian utama terbuat dari 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, dll. Pengelasan setiap bagian dibuat oleh proses khusus. Di antara mereka, pengukur tekanan suhu tinggi yang tahan korosi memiliki kinerja suhu tinggi dan tahan korosi yang sangat baik, cocok untuk lingkungan korosif, dapat mendeteksi korosif yang lemah, tetapi bukan kristalisasi, non-konsolidasi, media viskositas rendah suhu tinggi. Banyak digunakan dalam minyak bumi, bahan kimia, pestisida, karet, gas alam dan industri lainnya.
◆ ParameTer Teknis ：
| Nomor Model | Yg60 | YG100 | YG150 | ||
| Diameter nominal | Φ 60 | Φ 100 | Φ 150 | ||
| Jenis pemasangan | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Utas konektor | M14 × 1.5 | M20 × 1.5 | |||
| Kelas Akurasi | 2.5 | 1.6 | |||
| Rentang pengukuran （ MPa ） | Kosong: -0.1 ～ 0 Vakum tekanan ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Kondisi Penggunaan Lingkungan | Suhu ： -40 ℃～ 70 ℃ | ||||
| Suhu | Instalasi Langsung ： ≤ 150 ℃ | ||||
| Suhu: ≤ 500 ℃ | |||||
| Kesalahan efek suhu | Δ ＝ ± （δ K Δ t ） Δ— - Nilai yang diizinkan dari kesalahan nilai tampilan ketika suhu sekitar menyimpang dari 20 ℃ ± 5 ℃, dan nilai kesalahan nilai tampilan yang diizinkan ketika suhu sekitar menyimpang dari 20 ℃ ± 5 ℃. % Δ— - Nilai absolut dari kesalahan intrinsik instrumen. % K — - Koefisien efek suhu dengan nilai 0,04%/° C Δ t ——∣temperature dari medium di tabung bourdon ℃ -25∣ | ||||
| Peringkat getaran | V · H · 3 | ||||
| Bahan tabung Borden | OCR18NI12MO2TI ； Sus316 ； SUS316L | ||||
| Perumahan, Bahan Konektor | 1CR18NI9TI ； Sus304 | ||||
| Kelas Perlindungan | IP65 | ||||
| Standar Implementasi | GB/T 1226 | ||||
| Catatan: 1. Utas bersama dapat disesuaikan sesuai dengan persyaratan pengguna. | |||||
◆ Dimensi Eksternal:

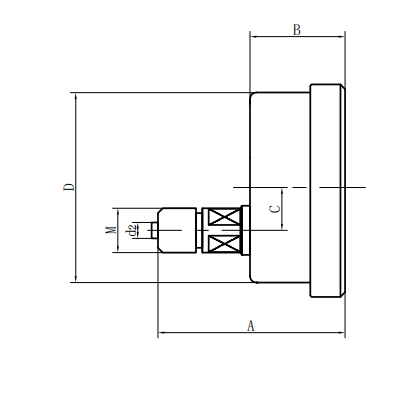

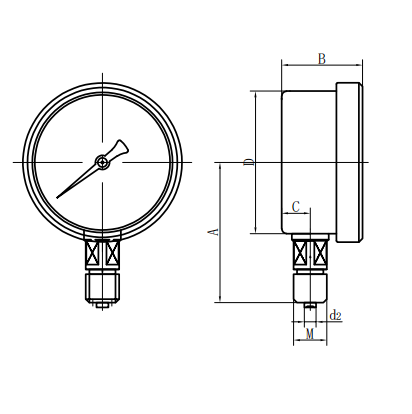

| Tipe Direct Radial (ⅰ) | Tipe Langsung Eksentrik Aksial (ⅱ) |

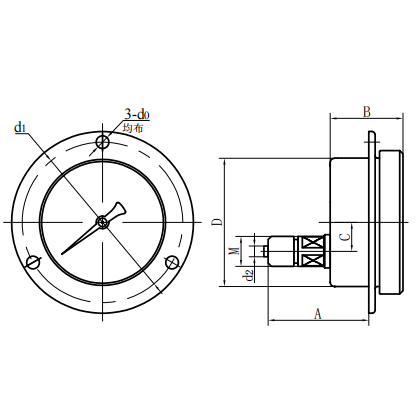

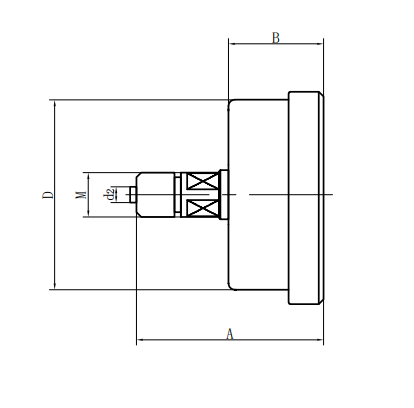

| Tipe Langsung Konsentris Aksial (III) | Jenis insert eksentrik aksial (IV) |

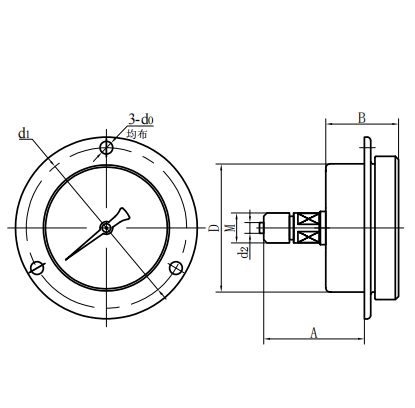

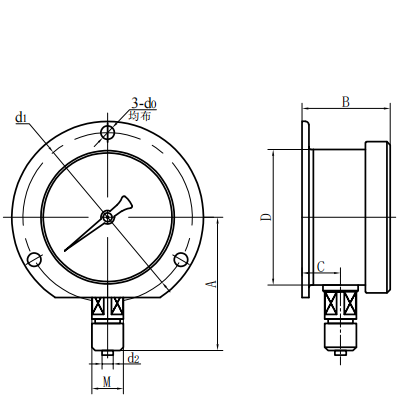

| Tipe penyisipan konsentris aksial (V) | Jenis Cembung Radial (VI) |
| Nomor Model | Dimensi keseluruhan （ mm ） | |||||||
| A | B | C | D | d0 | d1 | d2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
