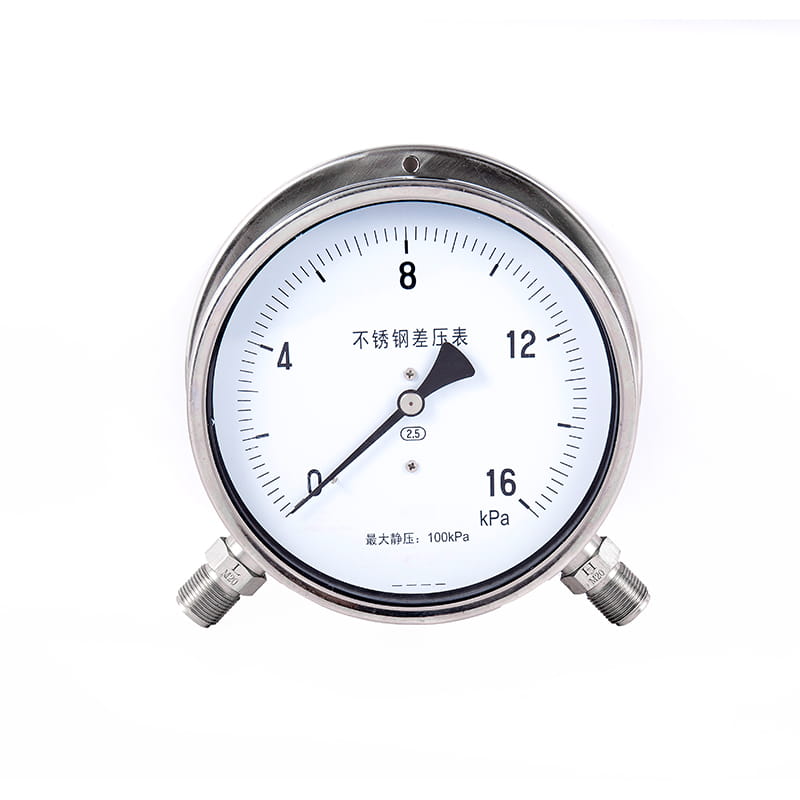

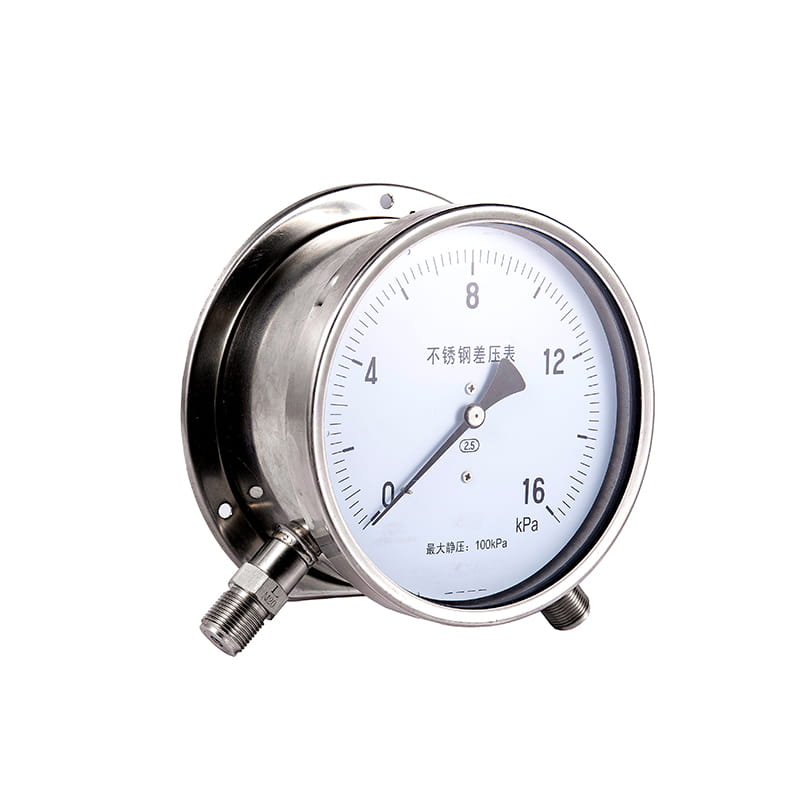

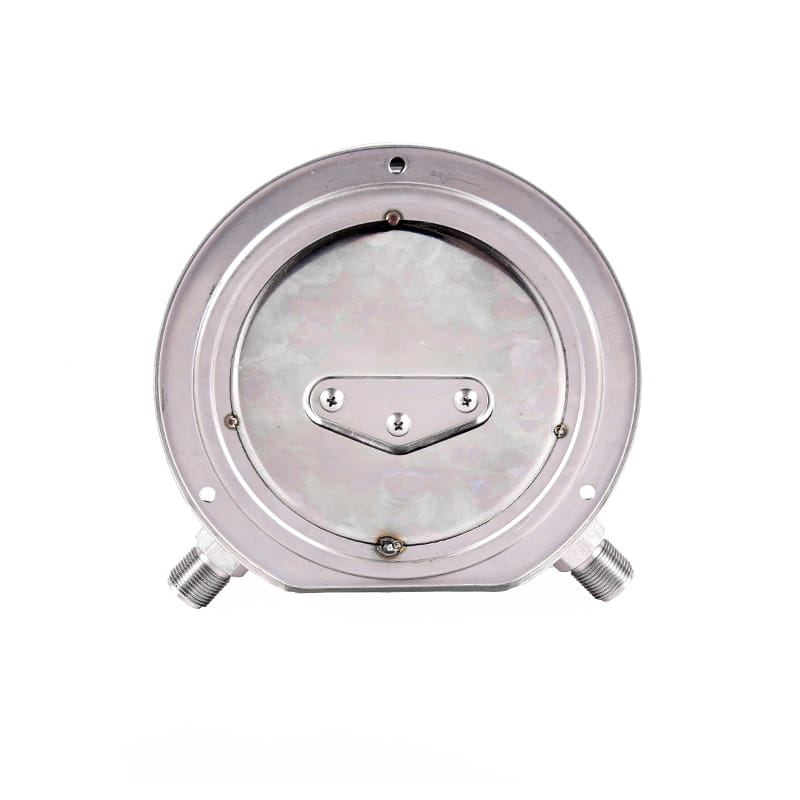

◆ Parameter teknis:
| Model | CYB100 | Cyb150 |
| Diameter nominal | Φ 100 | Φ 150 |
| Jenis pemasangan | Radial cembung dipasang Antarmuka paralel | * | * |
| Radial cembung dipasang Antarmuka delapan karakter | / | * |
| Tipe flush eksentrik eksentrik | / | * |
| Rentang pengukuran | Tekanan diferensial Rentang pengukuran KPA | Nominal Tekanan kerja KPA | Tekanan diferensial Rentang pengukuran MPa | Nominal Tekanan kerja MPa |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| Kelas Akurasi | 2.5 |
| Fitting Threads | M20 × 1.5 |
| Gunakan suhu sekitar | -40 ℃～ 70 ℃ |
| Suhu media yang akan digunakan | ≤ 60 ℃ |
| Peringkat resistensi getaran | V · H · 3 |
| Peringkat Enklosur | IP54 |
| berat | Sekitar 1,0 kg |
| Bahan dari sistem impuls | 0CR17NI12MO2 、 Sus316 |
| casing dan bahan lainnya | 1CR18NI9 、 Sus304 |
| Menegakkan standar | JB/T 12015-2014 |
| Catatan: 1 . Utas bersama dapat disesuaikan sesuai dengan kebutuhan pengguna. |
◆ Ukuran penampilan dan pemasangan:

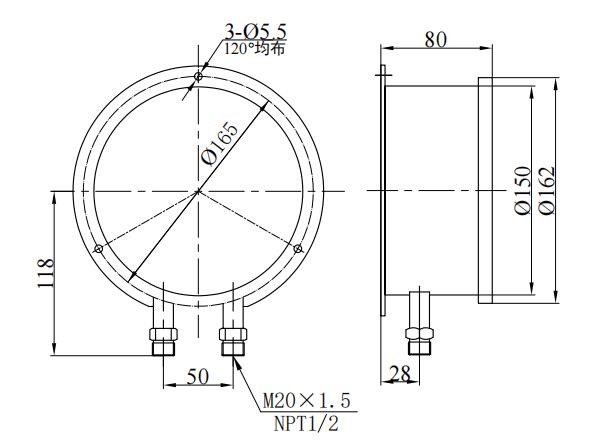

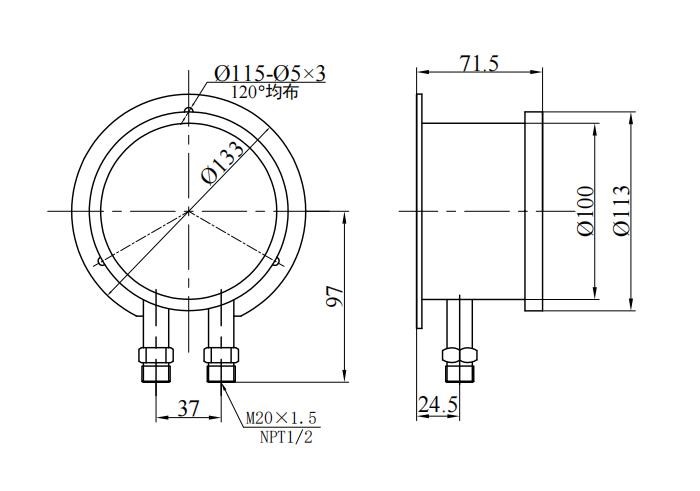

|  CYB100 Antarmuka paralel |  Cyb150 Antarmuka paralel |

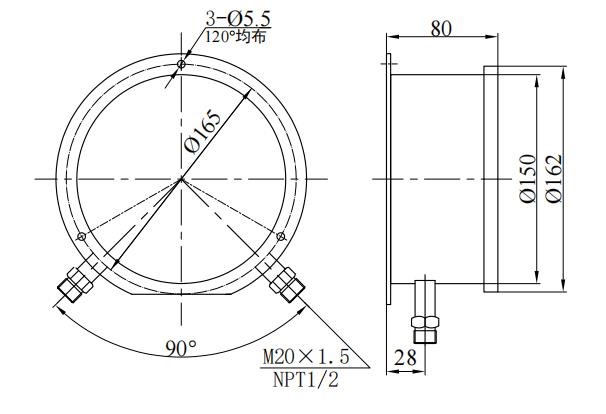

|  Cyb150 Antarmuka Bazi |  Cyb150 Eksentrisitas aksial |
◆ Prinsip Struktural:
Instrumen ini mengadopsi struktur tabung Bourdon gDana, yaitu, dua tabung Bourdon dipasang pada posisi simetris di kedua sisi braket "I". Bagian atas dan bawah dari braket "I" adalah ujung bergerak dan ujung tetap masing -masing, dan bagian tengah dihubungkan oleh potongan pegas: dua tabung Bourdon berada dalam keadaan paralel, dan dihubungkan dengan sambungan tegangan tinggi dan rendah pada case dengan conduit masing -masing: mekanisme transmisi roda gigi secara langsung dipasang pada ujung yang tetap, dan secara langsung. pada mekanisme transmisi gigi.
◆ Prinsip Kerja: Berdasarkan elemen penginderaan tekanan, dua tabung Bourdon dengan kekakuan yang sama digunakan, sehingga mereka dipaksa untuk menghasilkan gaya terkonsentrasi yang sama di bawah medium yang diukur yang sama untuk bertindak pada tindakan yang dapat dipindahkan, sehingga kedua sisi pita tidak ada pada mekanis yang tidak ada pada mekanis yang tidak ada pada mekanisme yang tidak ada pada mekanis yang tidak ada pada mekanis yang tidak ada pada mekanis yang tidak ada pada saat ini. Posisi nol.
Ketika tekanan yang berbeda diterapkan (umumnya ujung tekanan tinggi lebih tinggi dari ujung tekanan rendah) , gaya dua tabung Bourdon yang bekerja pada dukungan bergerak tidak sama, sehingga perpindahan yang sesuai dihasilkan masing-masing, dan mekanisme transmisi roda gigi didorong dan diamplifikasi, dan nilai tekanan diferensial antara kedua diindikasikan setelah cockission dikeluarkan.
◆ Tindakan pencegahan:
1. The Instrumen harus dipasang secara vertikal pada posisi yang berada pada level yang sama dengan titik pengukuran, jika tidak kesalahan tambahan yang disebabkan oleh perbedaan level cairan harus diperhitungkan.
2 . Konektor instrumen ditandai dengan " H " atau " "adalah ujung tegangan tinggi, dan yang ditandai dengan" L " atau " - "adalah ujung tegangan rendah, yang tidak dapat dibalik selama instalasi.
3 . Ketika instrumen mengukur tekanan diferensial, nilai tekanan diferensial dapat digunakan di dalam 75% Dari batas atas kisaran skala, dan nilai tekanan statis maksimum sistem tidak boleh melebihi nilai tekanan statis maksimum yang ditentukan oleh instrumen.
4. Seperti yang ditunjukkan pada gambar 4 , katup keseimbangan (keselamatan) (katup 1 ) harus diatur di depan port input tekanan tinggi dan rendah dari instrumen selama instalasi, dan harus berada di posisi terbuka, dan katup keseimbangan harus ditutup setelah katup 2 and katup 3 semua dibuka.
5 . Sebelum digunakan, instrumen harus dengan hati -hati memverifikasi tingkat erosi yang disebabkan oleh media yang diukur, agar tidak menyebabkan kerusakan korosi awal pada tabung Bourdon.
◆ Instruksi pemesanan:
Saat memesan instrumen, pengguna harus menunjukkan:
1. Model dan nama, rentang tekanan diferensial, tekanan statis maksimum, satuan pengukuran, tingkat akurasi;
2. Bahan tabung pemasangan dan bourdon;
3. Ukuran utas gabungan: konvensional M20 × 1.5 , NPT1/2 (atau penunjukan pelanggan);
4. Catatan: Tiga grup katup dapat disesuaikan atas nama pengguna (katup 1 ~ 3 dalam gambar 4 )
