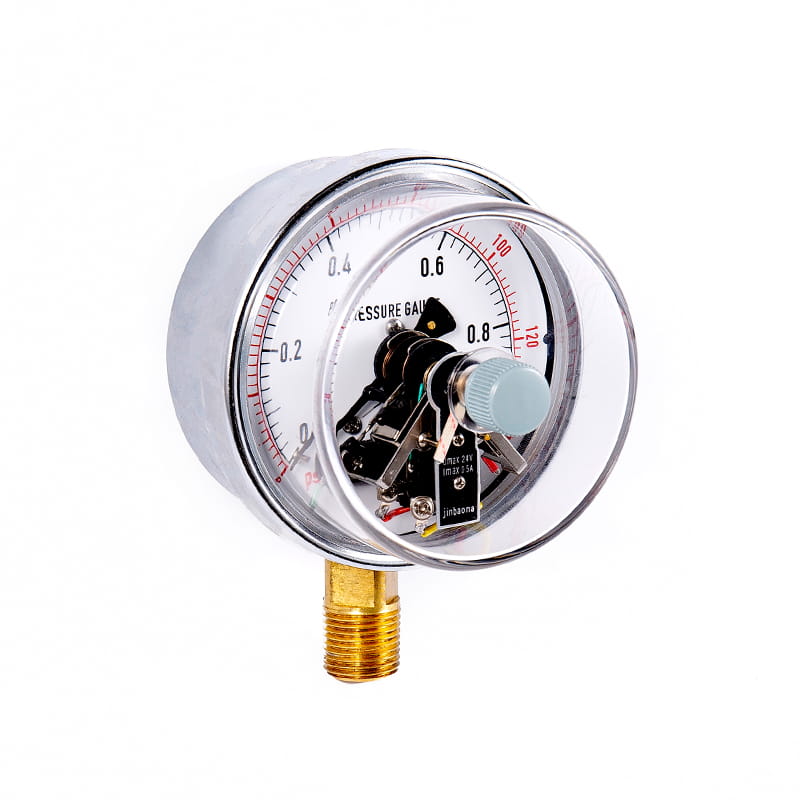

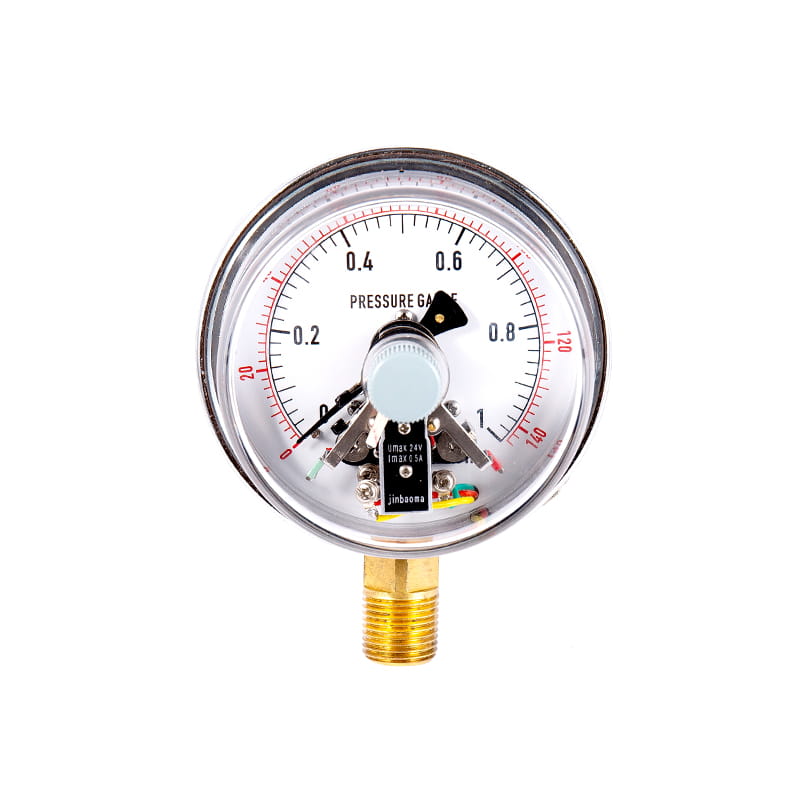

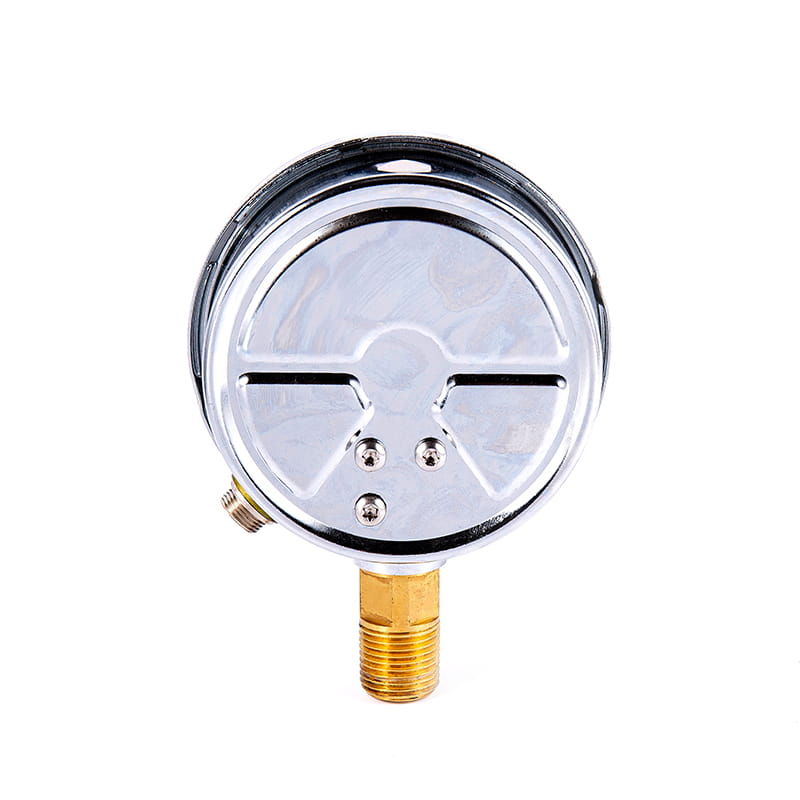

Seri YXCM Magnetic Sensitive Electric Contact Pressure Gauge

◆ Model: YXCM100 YXCM150

◆ Penggunaan: instrumen semacam ini merupakan alternatif yang ideal untuk pengukur tekanan kontak listrik yang dibantu magnetik, ia mempertahankan keunggulan pengukur tekanan kontak listrik tradisional dengan indikasi intuitif dan penyesuaian sederhana, dan membuat perbaikan mendasar ke bagian dalam instrumen, menggunakan respon yang diintegrasikan, tidak ada sinyal, tanpa ada hubungan yang relevasi, tanpa kontak mekanik, tanpa pemicu, tidak ada hubungan yang diintegrasikan. Itu bisa dengan mudah saling berhubungan PC Papan, optocouplers, pengontrol program, dan sirkuit elektronik lainnya, dan dapat secara langsung menggerakkan relay daya atau kontaktor kecil.

Instrumen ini cocok untuk mengukur tekanan cairan, gas atau uap yang non-eksplosif, non-kristal, tidak menyebalkan, dan tidak memiliki efek korosif pada paduan tembaga dan tembaga.

◆ Jika perlu membuat pengukur tekanan tipe shockproof, itu dapat diisi dengan gliserin atau minyak silikon.

Dapatkan penawaran

◆ Parameter teknis:

Model		Yxcm100			Yxcm150
Diameter nominal		Φ 100			Φ 150
Jenis pemasangan	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Fitting Threads		M20 × 1.5
Kelas Akurasi		1.6
Rentang pengukuran （ MPa ）		BENAR ruang angkasa: -0.1 ~ 0 Kekosongan tekanan: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Tekanan: 0 ~ 0,1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Kondisi Penggunaan Lingkungan		Suhu: -10 ° C ~ 55 ° C; Kelembaban relatif: ≤ 75 %
Parameter listrik		★ MAX LOAD: 5A 220V AC; 5A 30V DC ★ Tegangan catu daya: 24V DC ★ Konsumsi Daya: ≤1.5va ★ Kehidupan Listrik: 105 kali ★ Mode Kontrol: Batas atas dan bawah skala penuh yang dapat disesuaikan, batas atas atas (batas atas ganda), batas bawah bawah (batas bawah ganda) dan sakelar induksi magnetik lambat lainnya
Kabel		Colokan penerbangan	1	2		3	4	5
		Garis warna	merah	hijau		kuning	hitam	pohon palem
		Terminal output	batas atas	batas bawah		publik	catu daya elektroda negatif	catu daya katoda
Peringkat resistensi getaran		V · H · 3
Bahan tabung Bourdon		QSN4-0.3
Perlindungan masuk		IP54
Menegakkan standar
Catatan: Benang gabungan dapat dibuat menjadi benang pipa atau benang pipa meruncing sesuai dengan persyaratan pengguna (lihat Panduan Seleksi).

◆ Ukuran:

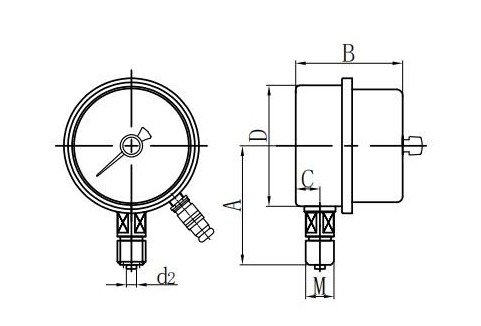

Radial Direct (I.)

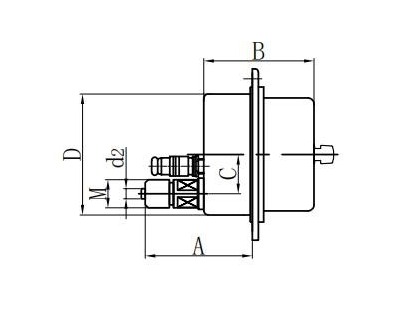

Aksial Eksentrik Direct (II.)

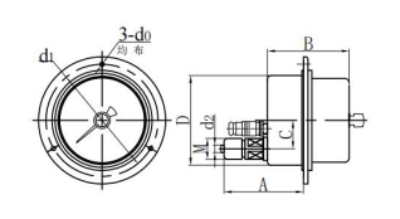

Mount flush eksentrik aksial (iv.)

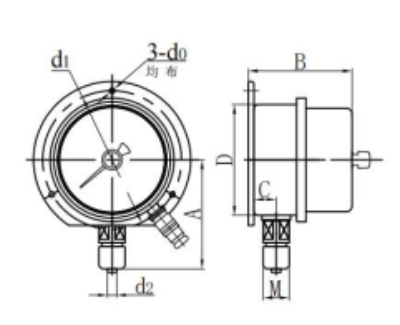

Radial cembung mount (vi.)

Model	Ukuran( mm )
Model	A	B	C	D	d0	d1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
