1. Pengantar Pengukur Tekanan

1.1 SEBUSEBUSEBUAHHHpa Itu Pengukur Tekanan?

A pengukur tekanan adalah alat yang digunakan untuk mengukur gaya yang diberikan oleh fluida—gas atau cairan—dalam suatu sistem. Ini memberikan indikasi tingkat tekanan secara visual atau digital, membantu operatatau menjaga operasi yang aman dan efisien di berbagai aplikasi industri, komersial, dan perumahan. Pengukur tekanan adalah alat mendasar dalam bidang teknik, manufaktur, HVAC, sistem otomotif, perangkat medis, dan banyak bidang lainnya di mana pemantauan tekanan sangat penting.

Kebanyakan alat pengukur mengukur tekanan relatif terhadap tekanan atmosfer (dikenal sebagai tekanan pengukur ), meskipun banyak instrumen khusus juga mengukur tekanan absolut atau diferensial. Baik mekanis atau elektronik, pengukur tekanan memainkan peran penting dalam memastikan kinerja peralatan, keselamatan, dan kepatuhan terhadap standar industri.

1.2 Mengapa Pengukur Tekanan Penting?

Pengukur tekanan sangat penting karena beberapa alasan penting:

• Jaminan Keamanan: Banyak sistem industri beroperasi di bawah tekanan tinggi. Pengukuran tekanan yang akurat membantu mencegah kegagalan peralatan, kebocatauan, dan kecelakaan besar.

• Optimasi Kinerja: Tingkat tekanan yang tepat memastikan pompa, kompresor, boiler, dan sistem hidrolik berfungsi secara efisien.

• Kepatuhan terhadap Peraturan: Banyak industri—seperti minyak dan gas, pengolahan bahan kimia, dan farmasi—memerlukan pemantauan tekanan yang terdokumentasi untuk keselamatan dan pengendalian kualitas.

• Pemecahan masalah: Pembacaan tekanan yang tidak normal membantu mengidentifikasi masalah seperti penyumbatan, kebocoran, katup tidak berfungsi, atau ketidakefisienan sistem.

• Pengurangan Biaya: Memantau dan menjaga tekanan yang benar mengurangi keausan peralatan dan menurunkan konsumsi energi.

Tanpa pengukuran tekanan yang andal, operasi industri akan menjadi sulit diprediksi dan jauh lebih berbahaya.

1.3 Sejarah Singkat Pengukuran Tekanan

Evolusi pengukuran tekanan berlangsung lebih dari tiga abad:

• Awal Abad ke-17: Studi tentang tekanan dimulai dengan pionir seperti Evangelista Toricelli , yang menemukan barometer air raksa pertama pada tahun 1643. Hal ini meletakkan dasar untuk memahami tekanan atmosfer.

• Inovasi Tabung Bourdon (1849): Insinyur Perancis Eugene Bourdon memperkenalkan pengukur tekanan tabung Bourdon, perangkat mekanis yang masih banyak digunakan hingga saat ini. Desainnya yang sederhana dan kokoh mengubah industri dengan menyediakan pengukuran tekanan yang akurat dan terjangkau.

• Revolusi Industri: Ketika mesin uap, ketel uap, dan mesin berat tersebar luas, pengukur tekanan menjadi penting untuk pengoperasian yang aman.

• Kemajuan Abad ke-20: Sensor elektronik, transduser tekanan, dan pengukur digital menghadirkan akurasi dan kemampuan data yang belum pernah ada sebelumnya.

• Era Modern: Pengukuran tekanan saat ini mencakup sensor nirkabel, pengukur cerdas berkemampuan IoT, dan instrumentasi digital ultra-presisi yang digunakan di bidang kedirgantaraan, energi, dan manufaktur tingkat lanjut.

2.Jenis Pengukur Tekanan

Pengukur tekanan hadir dalam banyak desain untuk disesuaikan dengan rentang tekanan, jenis media, dan kondisi lingkungan yang berbeda. Mereka umumnya terbagi dalam tiga kategori utama: mekanis , elektronik , dan spesialisasi pengukur tekanan. Memahami jenis ini membantu pengguna memilih ukuran yang tepat untuk aplikasi spesifik mereka.

---

2.1 Pengukur Tekanan Mekanis

Pengukur tekanan mekanis adalah yang paling banyak digunakan dan mengandalkan elemen elastis yang berubah bentuk di bawah tekanan. Kesederhanaan, daya tahan, dan kemandiriannya dari daya listrik menjadikannya ideal untuk lingkungan industri.

2.1.1 Pengukur Tabung Bourdon

Itu tabung Bourdon adalah desain pengukur tekanan mekanis yang paling umum. Ini terdiri dari tabung logam berongga melengkung yang menjadi lurus ketika tekanan masuk. Pergerakan ditransfer ke penunjuk pada tombol pengukur.

Tabung Bourdon Tipe C

• Itu most standard design.

• Bentuk tabung setengah lingkaran.

• Cocok untuk tekanan sedang hingga tinggi.

• Digunakan dalam minyak dan gas, sistem hidrolik, dan mesin industri umum.

Tabung Spiral Bourdon

• Terbuat dari pipa melingkar berbentuk spiral.

• Memungkinkan perjalanan yang lebih besar dari ujung tabung yang bebas, meningkatkan sensitivitas.

• Digunakan untuk instrumen industri dengan akurasi lebih tinggi.

Tabung Bourdon Heliks

• Sebuah tabung logam dililitkan menjadi bentuk heliks.

• Menawarkan kemampuan perpindahan tertinggi di antara desain Bourdon.

• Ideal untuk aplikasi tekanan tinggi dan pengukuran presisi.

2.1.2 Pengukur Diafragma

Alat pengukur tekanan diafragma menggunakan a membran fleksibel yang membelok ketika terkena tekanan. Mereka ideal untuk:

• Mengukur rentang tekanan rendah

• Media korosif

• Cairan kental atau terkontaminasi

Aplikasi umum termasuk pengolahan makanan, obat-obatan, dan pabrik kimia.

2.1.3 Pengukur Bellow

Alat pengukur bellow terdiri dari a elemen silinder bergelombang yang mengembang atau berkontraksi di bawah tekanan.

• Cocok untuk tekanan rendah hingga sedang

• Memberikan sensitivitas yang sangat baik

• Sering digunakan dalam sistem HVAC, regulator gas, dan peralatan laboratorium

---

2.2 Pengukur Tekanan Elektronik

Pengukur tekanan elektronik mengubah tekanan menjadi sinyal listrik menggunakan sensor seperti piezoelektrik, pengukur regangan, atau elemen kapasitif.

2.2.1 Transduser Tekanan

A transduser tekanan menghasilkan output listrik (milivolt, volt, atau mA) sebanding dengan tekanan.

• Digunakan untuk akuisisi data

• Penting untuk otomatisasi dan pemantauan jarak jauh

• Umum dalam ruang angkasa, pengujian otomotif, dan sistem kontrol industri

2.2.2 Pemancar Tekanan

Pemancar adalah transduser canggih yang mencakup pengkondisian sinyal dan memberikan keluaran standar seperti 4–20mA .

• Dibangun untuk lingkungan industri yang keras

• Digunakan dalam minyak dan gas, pengolahan kimia, dan pabrik pengolahan air

• Menawarkan akurasi tinggi dan stabilitas jangka panjang

2.2.3 Pengukur Tekanan Digital

Pengukur digital menampilkan sensor elektronik yang dipasangkan dengan tampilan digital.

• Nomor yang mudah dibaca menggantikan dial analog

• Sering kali menyertakan fitur seperti pencatatan data, pengambilan puncak, atau konektivitas nirkabel

• Ideal untuk kalibrasi lapangan, pengujian, dan aplikasi portabel

---

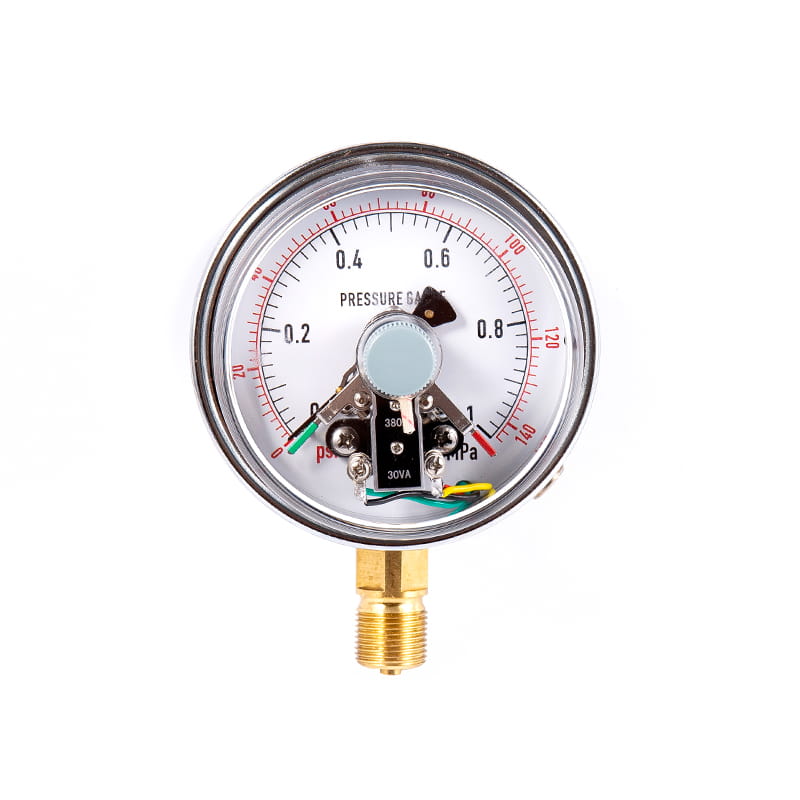

2.3 Pengukur Tekanan Khusus

Ituse gauges are designed for unique measurement conditions.

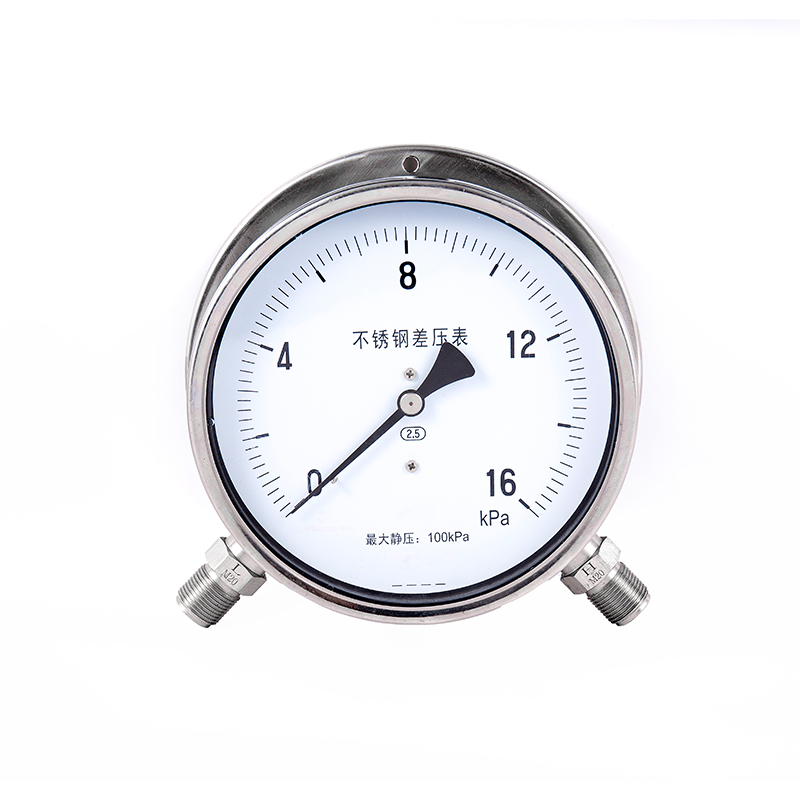

2.3.1 Pengukur Tekanan Diferensial

Pengukur diferensial mengukur perbedaan tekanan antara dua titik.
Aplikasi:

• Menyaring pemantauan

• Pengukuran aliran

• Penyeimbangan tekanan ruang bersih dan HVAC

2.3.2 Pengukur Tekanan Absolut

Pengukur absolut tekanan referensi terhadap a vakum sempurna .
Digunakan untuk:

• Penelitian ilmiah

• Pengujian luar angkasa

• Proses industri dengan presisi tinggi

2.3.3 Pengukur Vakum

Pengukur vakum mengukur tekanan di bawah tingkat atmosfer. Jenisnya meliputi:

• Pengukur vakum mekanis

• Iturmal conductivity gauges

• Pengukur ionisasi

Biasa digunakan dalam sistem laboratorium, pompa vakum, manufaktur semikonduktor, dan pendinginan.

3.Cara Kerja Pengukur Tekanan

Memahami cara kerja pengukur tekanan membantu pengguna memilih jenis yang tepat dan memastikan pemasangan dan pemeliharaan yang tepat. Meskipun desainnya berbeda-beda, semua pengukur tekanan berfungsi dengan mengubah gaya yang diberikan oleh fluida menjadi nilai yang dapat dibaca.

---

3.1 Prinsip Kerja Alat Pengukur Mekanik

Pengukur tekanan mekanis bergantung pada deformasi elastis . Ketika tekanan diterapkan pada elemen internal, ia berubah bentuk. Pergerakan ini diterjemahkan ke penunjuk atau indikator pengukur.

Elemen Mekanik Utama Meliputi:

Mekanisme Tabung Bourdon

• Sebuah tabung logam berongga yang melengkung menerima tekanan internal.

• Ketika tekanan meningkat, tabung sedikit menjadi lurus.

• Itu resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideal untuk tekanan sedang hingga tinggi dan penggunaan industri umum.

Operasi Diafragma

• Membran logam tipis berbentuk lingkaran menyimpang di bawah tekanan.

• Defleksi diperkuat melalui hubungan mekanis.

• Cocok untuk pengukuran tekanan rendah dan media korosif atau kental.

Fungsi Bellow

• Serangkaian lipatan logam konsentris mengembang atau berkontraksi seiring dengan perubahan tekanan.

• Memberikan sensitivitas dan presisi yang sangat baik.

• Digunakan dalam HVAC, pengaturan gas, dan pengukuran tekanan rendah.

Alat pengukur mekanis dihargai karena kesederhanaannya, daya tahannya, dan tidak bergantung pada daya listrik, sehingga sangat diperlukan dalam industri berat.

---

3.2 Prinsip Kerja Alat Pengukur Elektronik

Pengukur tekanan elektronik bergantung pada sensor yang sensitif terhadap tekanan yang mengubah gaya mekanik menjadi sinyal listrik.

Teknologi Sensor Umum:

Sensor Pengukur Regangan

• Tekanan merusak diafragma logam.

• Pengukur regangan mendeteksi deformasi sebagai perubahan hambatan listrik.

• Akurasi tinggi dan stabilitas jangka panjang yang sangat baik.

Sensor Piezoelektrik

• Tekanan yang diterapkan pada kristal piezoelektrik menghasilkan muatan listrik.

• Sangat responsif, cocok untuk tekanan dinamis atau berdenyut.

Sensor Kapasitif

• Tekanan mengubah jarak antara dua pelat kapasitor.

• Ideal untuk aplikasi tekanan rendah dengan sensitivitas tinggi.

Pemrosesan Sinyal

Pengukur elektronik mengubah keluaran sensor menjadi sinyal listrik digital atau analog:

• Sinyal milivolt (mV).

• Output tegangan (0–5 V, 0–10 V)

• Loop arus (4–20 mA)

Ituse signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Pengertian Satuan Tekanan (PSI, Batang, kPa, dll)

Tekanan dapat diukur menggunakan beberapa satuan umum, dan memahaminya memastikan interpretasi yang akurat.

Unit Tekanan Populer:

• PSI (Pound per Inci Persegi)
  Paling umum di A.S. Digunakan dalam sistem otomotif, HVAC, dan industri.

• Bar
  Banyak digunakan di industri Eropa dan internasional.
  1 bar ≈ tekanan atmosfer di permukaan laut (14,5 psi).

• kPa (Kilopascal)
  Satuan metrik standar untuk tekanan.
  Sering digunakan dalam aplikasi ilmiah dan teknik.

• MPa (Megapascal)
  Biasa terjadi pada sistem hidrolik bertekanan tinggi.

• dalamHg/mmHg
  Digunakan untuk pengukuran vakum dan tekanan barometrik.

• Torr
  Unit ilmiah khusus (1 Torr ≈ 1 mmHg).

Pengukur vs. Tekanan Absolut:

• Tekanan Pengukur (PSIG)
  Mengukur tekanan relatif terhadap tekanan atmosfer.
  Kebanyakan pengukur tekanan industri menggunakan ini.

• Tekanan Absolut (PSIA)
  Mengukur tekanan relatif terhadap vakum.
  Diperlukan untuk proses presisi tinggi seperti dirgantara atau karya ilmiah.

Memahami cara kerja alat pengukur dan perbedaan unit tekanan memastikan pemilihan, pemasangan, dan pemecahan masalah yang akurat di lingkungan industri dan komersial.

4.Aplikasi Pengukur Tekanan

Pengukur tekanan adalah alat penting di banyak industri. Kemampuannya untuk memantau dan mengontrol tekanan fluida menjadikannya penting untuk keselamatan, optimalisasi kinerja, kepatuhan terhadap lingkungan, dan perlindungan peralatan. Di bawah ini adalah sektor-sektor utama di mana pengukur tekanan memainkan peran penting.

---

4.1 Aplikasi Industri

4.1.1 Industri Minyak dan Gas Bumi

Di sektor minyak dan gas, pengukur tekanan membantu mengelola kondisi tekanan ekstrem dalam pengeboran, ekstraksi, dan pemurnian.
Penggunaan umum meliputi:

• Memantau tekanan kepala sumur

• Memastikan keamanan pada saluran pipa dan kompresor

• Mengukur tekanan dalam proses pemisahan dan pemurnian

• Mendeteksi kebocoran dan mencegah ledakan

Pengukur tabung Bourdon mekanis dan pemancar elektronik yang kuat biasanya digunakan karena daya tahannya di lingkungan yang keras.

4.1.2 Pengolahan Kimia

Pabrik kimia memerlukan kontrol tekanan yang tepat untuk menjaga efisiensi reaksi dan menghindari kondisi berbahaya.
Aplikasi meliputi:

• Pemantauan tekanan reaktor

• Mengelola sistem cairan dan gas yang korosif

• Melindungi pompa, penukar panas, dan jalur proses

Pengukur diafragma dan segel kimia banyak digunakan karena tahan terhadap media korosif dan kental.

4.1.3 Pengolahan Air dan Air Limbah

Di fasilitas pengolahan air, pengukur tekanan membantu memastikan kinerja sistem yang stabil dan kepatuhan terhadap peraturan lingkungan.
Aplikasi utama:

• Pemantauan saluran masuk dan keluar pompa

• Pemeriksaan tekanan diferensial sistem filtrasi

• Pengaturan tekanan dalam pipa

• Memantau sistem aerasi dan takaran bahan kimia

Pengukur tekanan diferensial sangat berguna untuk memantau kinerja filter.

---

4.2 Sistem HVAC

Sistem pemanas, ventilasi, dan pendingin udara mengandalkan pengukur tekanan untuk memastikan aliran udara yang tepat, muatan zat pendingin, dan keseimbangan sistem.
Kegunaan umum:

• Mengukur tekanan zat pendingin dalam sistem pendingin

• Memantau tekanan ketel

• Memeriksa sistem air dingin dan uap

• Menyeimbangkan tekanan udara kamar bersih atau rumah sakit

Profesional HVAC sering menggunakan pengukur tekanan digital untuk keakuratan dan kenyamanannya selama diagnostik di tempat.

---

4.3 Industri Otomotif

Pengukuran tekanan sangat penting untuk keselamatan, kinerja, dan efisiensi kendaraan.
Aplikasi otomotif meliputi:

• Pemantauan tekanan ban

• Pengukuran tekanan oli

• Pengujian tekanan sistem injeksi bahan bakar

• Turbocharger meningkatkan pemantauan tekanan

• Diagnostik sistem rem

Pengukur digital dan mekanis keduanya memainkan peran penting di garasi, fasilitas manufaktur, dan sistem kendaraan di dalam kendaraan.

---

4.4 Peralatan Medis

Peralatan medis sangat bergantung pada pengukuran tekanan yang tepat untuk memastikan keselamatan pasien dan pemberian perawatan yang akurat.
Contohnya meliputi:

• Regulator oksigen

• Mesin anestesi

• Ventilator

• Monitor tekanan darah

• Autoklaf sterilisasi

Ituse applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.Memilih Pengukur Tekanan yang Tepat

Memilih pengukur tekanan yang tepat sangat penting untuk akurasi, keamanan, dan kinerja jangka panjang. Pengukur yang dipilih dengan buruk dapat menyebabkan pembacaan yang salah, kegagalan peralatan, atau kondisi pengoperasian yang berbahaya. Faktor-faktor berikut membantu memastikan Anda memilih pengukur tekanan yang ideal untuk aplikasi Anda.

---

5.1 Rentang Tekanan

Memilih kisaran tekanan yang tepat adalah salah satu langkah terpenting.

Praktik Terbaik:

• Pilih pengukur di mana tekanan operasi normal turun antara 25% dan 75% dari rentang skala penuh.

• Hindari memilih alat ukur yang akan beroperasi mendekati kapasitas maksimumnya untuk mencegah kelelahan mekanis.

• Untuk beban berdenyut atau beban kejut, pilih alat ukur dengan a rentang tekanan yang lebih tinggi atau yang dilengkapi dengan a wadah berisi cairan untuk meredam getaran.

Mengapa Itu Penting:

Mengoperasikan alat ukur mendekati batasnya akan memperpendek masa pakai, meningkatkan keausan, dan mengurangi akurasi.

---

5.2 Akurasi

Akurasi pengukur menentukan seberapa dekat pengukuran dengan tekanan sebenarnya.

Nilai Akurasi Umum:

• ±0,1% hingga ±0,25% — Pengukur digital atau laboratorium presisi tinggi

• ±0,5% hingga ±1% — Alat pengukur tingkat industri

• ±2% hingga ±3% — Alat pengukur serba guna

Contoh Penggunaan:

• Laboratorium kalibrasi memerlukan alat pengukur digital atau alat pengukur uji dengan akurasi tinggi.

• Aplikasi industri umum sering menggunakan pengukur mekanis dengan akurasi ±1%.

• HVAC dan otomotif biasanya menggunakan akurasi ±2% hingga ±3%.

Wawasan Utama:

Akurasi yang lebih tinggi biasanya berarti biaya yang lebih tinggi, jadi pilihlah berdasarkan kebutuhan aplikasi—tidak lebih dari yang diperlukan.

---

5.3 Kompatibilitas Media

Itu fluid (gas or liquid) being measured plays a major role in gauge selection.

Pertimbangannya meliputi:

• Media korosif → Gunakan bagian dalam baja tahan karat atau segel diafragma

• Cairan kental atau terkontaminasi → Pilih pengukur diafragma atau segel kimia

• Layanan oksigen → Alat pengukur harus dibersihkan untuk penggunaan oksigen

• Media bersuhu tinggi → Mungkin memerlukan elemen pendingin atau sistem kapiler

Mengapa Itu Penting:

Kompatibilitas material yang salah dapat menyebabkan korosi, pecahnya diafragma, atau pembacaan yang tidak akurat.

---

5.4 Kondisi Lingkungan

Itu surrounding environment can significantly influence gauge performance and lifespan.

Faktor Lingkungan Utama:

• Suhu: Suhu tinggi atau rendah mempengaruhi akurasi; pilih pengukur kompensasi suhu jika diperlukan.

• Getaran: Pengukur berisi cairan mengurangi getaran penunjuk dan memperpanjang umur.

• Kelembaban atau bahan kimia: Gunakan pengukur yang tertutup rapat atau diberi peringkat IP.

• Paparan di luar ruangan: Pilih desain tahan UV, baja tahan karat, atau tahan cuaca.

Situasi Khusus:

• Daerah berbahaya mungkin memerlukan bersertifikat ATEX or aman secara intrinsik alat pengukur.

• Lingkungan kelautan mendapat manfaat dari bahan tahan korosi.

---

5.5 Ukuran Pengukur dan Jenis Sambungan

Ukuran yang tepat dan sambungan yang tepat memastikan visibilitas yang mudah dan pemasangan yang benar.

Ukuran Panggilan:

Ukuran khas: 1,5", 2", 2,5", 4", 6"

• Dial yang lebih besar menawarkan keterbacaan yang lebih baik, terutama di lingkungan industri.

• Dial yang lebih kecil cocok untuk ruang sempit atau peralatan portabel.

Jenis Koneksi:

• NPT (Benang Pipa Nasional) — Umum dalam aplikasi industri A.S

• BSP (Pipa Standar Inggris) — Umum di Eropa dan Asia

• Koneksi bergelang — Digunakan untuk sistem besar atau bertekanan tinggi

Gaya Pemasangan:

• Pemasangan bawah

• Pemasangan kembali

• Pemasangan panel

Memilih sambungan yang benar memastikan pemasangan bebas kebocoran dan keandalan jangka panjang.

---

Memilih pengukur tekanan yang tepat memerlukan pertimbangan yang cermat terhadap kisaran tekanan, akurasi, kompatibilitas media, kondisi lingkungan, dan desain fisik. Pemilihan yang tepat menjamin keamanan, kinerja, dan efektivitas biaya sepanjang umur alat ukur.

6. Memasang Pengukur Tekanan

Pemasangan yang benar sangat penting untuk memastikan pembacaan yang akurat, memperpanjang masa pakai alat ukur, dan menjaga keamanan sistem. Bahkan alat pengukur berkualitas tinggi dari merek seperti WIKA, Ashcroft, atau Dwyer dapat memberikan hasil yang tidak dapat diandalkan jika tidak dipasang dengan benar. Bagian ini mencakup persiapan, panduan instalasi langkah demi langkah, dan kesalahan umum yang harus dihindari.

---

6.1 Persiapan dan Tindakan Keamanan

Sebelum memasang pengukur tekanan, persiapan yang tepat sangat penting.

Keselamatan Pertama:

• Selalu menekan sistem sebelum instalasi.

• Pakailah yang sesuai APD seperti sarung tangan, kacamata, dan pakaian pelindung.

• Verifikasi bahwa pengukurnya rentang tekanan , bahan, dan ukuran sesuai untuk aplikasi.

• Pastikan media proses kompatibel dengan bagian pengukur yang dibasahi (misalnya baja tahan karat, kuningan, segel diafragma).

• Periksa semua ulir, adaptor, dan perlengkapan dari kerusakan.

Alat dan Bahan yang Dibutuhkan:

• Kunci pas (ujung terbuka atau dapat disesuaikan)

• Sealant benang atau pita PTFE

• Pemasangan perangkat keras (jika menggunakan panel atau braket)

• Sertifikat kalibrasi (untuk pengujian sebelum digunakan, jika diperlukan)

Persiapan yang tepat mencegah kebocoran, kerusakan, dan pembacaan yang salah setelah pemasangan.

---

6.2 Panduan Instalasi Langkah demi Langkah

Ikuti langkah-langkah berikut untuk pemasangan pengukur tekanan yang aman dan efektif.

Langkah 1: Verifikasi Lokasi Instalasi

Pilih titik pemasangan yang terlihat, mudah dijangkau, dan bebas dari getaran berlebihan.

• Untuk lingkungan yang bergetar (misalnya pompa, kompresor), gunakan a orang yang sombong atau pilih a pengukur berisi cairan .

• Untuk saluran suhu tinggi, pasang elemen pendingin or tabung kapiler .

Langkah 2: Oleskan Sealant dengan Benar

Gunakan pita PTFE atau penyekat benang untuk mencegah kebocoran.

• Bungkus selotip searah jarum jam pada benang jantan saja.

• Hindari memasukkan sealant ke dalam sambungan pengukur untuk mencegah halangan.

Langkah 3: Pasang Pengukur dengan Hati-hati

Masukkan pengukur ke dalam sambungannya dengan tangan untuk mencegah ulir silang.

• Gunakan kunci pas pada flat kunci pas , bukan pada rumah pengukur.

• Kencangkan dengan kuat tetapi hindari mengencangkan secara berlebihan untuk mencegah kerusakan benang atau casing.

Langkah 4: Tekan Sistem Secara Perlahan

Setelah dipasang, berikan tekanan secara bertahap ke sistem.

• Pantau penunjuk pengukur atau tampilan digital untuk stabilitas.

• Periksa kebocoran di sekitar titik sambungan menggunakan tes sabun jika diperlukan.

Langkah 5: Verifikasi Akurasi dan Stabilitas

Setelah pemasangan, bandingkan pembacaan dengan pengukur referensi atau sumber tekanan yang diketahui.

• Untuk aplikasi kritis, lakukan a pemeriksaan kalibrasi dasar .

Pemasangan yang tepat memastikan keandalan jangka panjang dan kinerja akurat.

---

6.3 Kesalahan Pemasangan Umum yang Harus Dihindari

Bahkan kesalahan kecil selama pemasangan dapat menyebabkan pembacaan yang tidak akurat atau kegagalan alat ukur. Hindari jebakan berikut:

1. Pengukur terlalu kencang

Torsi yang berlebihan dapat merusak ulir, memecahkan soket pengukur, atau merusak mekanisme internal.

2. Memasang Gauge di Area Getaran Tinggi Tanpa Perlindungan

Selalu gunakan snubber, peredam, atau pengukur berisi cairan saat menangani denyut atau getaran.

3. Mengekspos Alat Ukur pada Panas Berlebihan

Jalur proses bersuhu tinggi dapat merusak bagian dalam pengukur. Gunakan adaptor pendingin atau sifon.

4. Menggunakan Sealant yang Tidak Tepat

Sealant kimia yang tidak dirancang untuk media dapat menyebabkan kontaminasi atau menghalangi elemen penginderaan.

5. Memasang Pengukur dengan Orientasi yang Salah

Pengukur harus dipasang tegak kecuali dirancang khusus sebaliknya.

6. Mengabaikan Persyaratan Kompatibilitas

Ketidakcocokan media dapat menyebabkan korosi, pecahnya diafragma, dan kegagalan pengukur secara tiba-tiba.

7. Memasang Alat Pengukur Tanpa Alat Pelepas Tekanan

Dalam sistem bertekanan tinggi, katup pelepas harus dipasang untuk melindungi alat ukur dari lonjakan yang tiba-tiba.

7. Kalibrasi Pengukur Tekanan

Kalibrasi sangat penting untuk memastikan bahwa pengukur tekanan mengukur secara akurat sepanjang masa pakainya. Seiring waktu, keausan mekanis, perubahan suhu, getaran, dan faktor lingkungan menyebabkan alat pengukur menyimpang dari keakuratan aslinya. Kalibrasi rutin menjamin kinerja yang andal, keselamatan, dan kepatuhan terhadap standar industri.

---

7.1 Mengapa Kalibrasi Penting

Kalibrasi memverifikasi dan menyesuaikan pembacaan pengukur tekanan agar sesuai dengan standar tekanan bersertifikat yang diketahui. Ini memastikan keakuratan dan keandalan instrumen.

Alasan Utama Kalibrasi:

• Jaminan Akurasi: Mencegah pembacaan yang salah yang dapat menyebabkan kerusakan peralatan atau tingkat tekanan yang tidak aman.

• Kepatuhan terhadap Peraturan: Industri seperti minyak & gas, farmasi, dan pemrosesan kimia memerlukan prosedur kalibrasi yang terdokumentasi.

• Keamanan: Pembacaan tekanan yang salah dapat menyebabkan kegagalan sistem, kebocoran, atau ledakan.

• Efisiensi Proses: Kalibrasi yang tepat akan mempertahankan kinerja yang konsisten dan mengurangi waktu henti.

• Kontrol Kualitas: Penting dalam lingkungan presisi seperti pengujian laboratorium, perangkat medis, atau manufaktur.

Jika alat ukur tidak dikalibrasi secara teratur, penyimpangan kecil sekalipun dapat membahayakan pengoperasian dan keselamatan.

---

7.2 Metode Kalibrasi

Kalibrasi pengukur tekanan biasanya menggunakan instrumen referensi yang sangat akurat dan dapat dilacak. Dua alat kalibrasi yang paling banyak digunakan adalah penguji bobot mati dan itu pembanding tekanan .

---

7.2.1 Penguji Bobot Mati

Itu penguji bobot mati dianggap sebagai metode paling akurat untuk mengkalibrasi pengukur tekanan dan sering digunakan sebagai standar utama.

Cara Kerjanya:

• Massa (beban) yang diketahui ditempatkan pada piston.

• Itu weights generate a precise pressure proportional to force/area.

• Itu generated pressure is applied to the gauge under test.

• Itu gauge reading is compared to the known reference pressure.

Keuntungan:

• Akurasi sangat tinggi (±0,015% atau lebih baik)

• Banyak digunakan untuk laboratorium dan kalibrasi presisi tinggi

• Memberikan referensi tekanan yang stabil dan berulang

Ideal Untuk:

• Laboratorium kalibrasi

• Aplikasi industri dengan presisi tinggi

• Produsen pengukur

---

7.2.2 Komparator Tekanan

A pembanding tekanan lebih nyaman untuk kalibrasi lapangan dan bengkel.

Cara Kerjanya:

• Itu comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• Itu readings are compared at several pressure points.

Keuntungan:

• Lebih cepat dan lebih mudah daripada penguji bobot mati

• Cocok untuk kalibrasi di tempat

• Kompatibel dengan berbagai alat pengukur

Ideal Untuk:

• Fasilitas industri

• departemen pemeliharaan

• HVAC dan perusahaan jasa mekanik

---

7.3 Frekuensi Kalibrasi

Itu recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Pedoman Umum:

• Penggunaan industri yang umum: Kalibrasi setiap tahunnya

• Sistem getaran tinggi atau berdenyut: Setiap 3–6 bulan

• Aplikasi penting (medis, luar angkasa, kimia): Setiap 3 bulan atau sesuai persyaratan peraturan

• Pengukur baru: Verifikasi kalibrasi sebelum penggunaan awal

• Setelah adanya kejutan mekanis: Kalibrasi immediately

Faktor-Faktor yang Mempengaruhi Interval Kalibrasi:

• Kondisi lingkungan (suhu, getaran, kelembaban)

• Tekanan pengoperasian relatif terhadap rentang pengukur

• Frekuensi siklus tekanan

• Sifat korosif media

• Kualitas pengukur dan spesifikasi pabrikan

Praktik Terbaik:

Simpan log kalibrasi yang menunjukkan tanggal, hasil, penyesuaian, dan detail teknisi untuk melacak kinerja pengukur dari waktu ke waktu.

---

Kalibrasi rutin sangat penting untuk menjaga akurasi, memastikan keamanan, dan memperpanjang umur pengukur tekanan Anda. Baik menggunakan metode standar laboratorium seperti penguji bobot mati atau alat lapangan praktis seperti pembanding tekanan, menetapkan program kalibrasi terstruktur memastikan pengukuran tekanan yang andal dan konsisten.

8. Memelihara Pengukur Tekanan

Perawatan yang tepat memastikan pengukur tekanan tetap akurat, aman, dan andal sepanjang masa pakainya. Bahkan alat pengukur kualitas terbaik dari merek seperti WIKA, Ashcroft, Dwyer, Winters, atau Weiss dapat rusak jika tidak diperiksa dan dirawat dengan benar. Bagian ini mencakup pemeriksaan rutin, pembersihan, dan pemecahan masalah umum.

---

8.1 Inspeksi Reguler

Pemeriksaan rutin sangat penting untuk mengidentifikasi tanda-tanda awal keausan, kerusakan, atau malfungsi.

Daftar Periksa Inspeksi:

• Periksa perilaku penunjuk:
  Pastikan kembali ke nol ketika tekanannya dikurangi dan bergerak dengan lancar tanpa lengket.

• Periksa dial dan lensa:
  Carilah kondensasi, retakan, perubahan warna, atau permukaan pelat jam yang lepas.

• Periksa tabung Bourdon atau diafragma (jika terlihat):
  Tanda-tanda deformasi menunjukkan kerusakan akibat tekanan berlebih atau pulsasi.

• Periksa casing apakah ada korosi atau kebocoran:
  Terutama penting di lingkungan kimia, luar ruangan, atau laut.

• Verifikasi koneksi tekanan:
  Pastikan tidak ada kebocoran, benang terkelupas, atau alat kelengkapan yang longgar.

• Carilah getaran atau denyut:
  Gerakan berulang dapat menyebabkan jitter penunjuk, hilangnya akurasi, dan kelelahan.

Frekuensi Inspeksi yang Direkomendasikan:

• Aplikasi industri: Bulanan

• Aplikasi presisi tinggi atau berbahaya: Mingguan

• Tujuan umum/HVAC/otomotif: Setiap 3–6 months

---

8.2 Prosedur Pembersihan

Kontaminan seperti kotoran, minyak, kelembapan, atau residu bahan kimia dapat memengaruhi kinerja alat ukur. Pembersihan yang tepat menjaga alat pengukur berfungsi dengan benar dan memperpanjang masa pakainya.

Langkah Pembersihan:

1. Pembersihan Permukaan Luar

• Lap casing pengukur dan lensa dengan kain lembut.

• Gunakan sabun lembut atau pembersih berbahan dasar alkohol—hindari bahan kimia yang bersifat abrasif.

2. Pembersihan Port Koneksi

• Hapus puing-puing atau penumpukan dari koneksi proses.

• Untuk media yang lengket atau kental, siram dengan cairan pembersih yang kompatibel.

• Jangan sekali-kali menggunakan alat tajam yang dapat menggores atau merusak sambungan.

3. Pembersihan Internal (Bila Berlaku)

• Hanya dilakukan pada alat pengukur yang dirancang untuk kemudahan servis atau dengan diafragma yang dapat dilepas.

• Lakukan tidak pengukur terbuka tertutup atau berisi cairan, karena hal ini menghilangkan sebagian besar jaminan.

4. Tangani Pengukur Berisi Cairan dengan Hati-hati

• Jika cairan pengisi (biasanya gliserin atau silikon) menjadi keruh atau bocor, pengukur mungkin perlu diisi ulang atau diganti.

Keamanan Pembersihan:

• Selalu depressurize the system before starting.

• Konfirmasikan kompatibilitas bahan kimia bahan pembersih dengan bahan pengukur.

---

8.3 Mengatasi Masalah Umum

Pengukur tekanan dapat mengalami berbagai masalah operasional. Di bawah ini adalah gejala umum, kemungkinan penyebabnya, dan solusi yang disarankan.

---

Masalah 1: Pembacaan Alat Ukur Tidak Akurat

Kemungkinan Penyebab:

• Penyimpangan kalibrasi

• Kerusakan mekanis (kelelahan tabung Bourdon, keausan diafragma)

• Paparan suhu ekstrim

• Getaran atau denyut

• Peristiwa tekanan berlebih

Solusi:

• Kalibrasi the gauge

• Pasang snubber atau pembatas

• Ganti bagian dalam yang rusak

• Gunakan pengukur dengan kisaran tekanan yang lebih tinggi

• Pindahkan atau isolasi pengukur dari sumber panas

---

Masalah 2: Penunjuk Terjebak atau Ragu-ragu

Kemungkinan Penyebab:

• Korosi dalam

• Kotoran atau kontaminan

• Kerusakan getaran

• Penunjuk bengkok atau gerakan rusak

Solusi:

• Bersihkan atau ganti pengukur

• Gunakan pengukur berisi cairan

• Tambahkan peredam getaran

• Ganti penunjuk yang bengkok atau mekanisme internal

---

Masalah 3: Kabut atau Kelembapan di Dalam Lensa

Kemungkinan Penyebab:

• Masuknya uap air di lingkungan lembab

• Segel kotak gagal

• Fluktuasi suhu yang cepat

Solusi:

• Gunakan pengukur yang tertutup rapat atau diberi peringkat IP

• Pasang pengukur dengan wadah berventilasi atau berisi cairan

• Ganti atau perbaiki segel yang rusak

---

Masalah 4: Pengukur Tidak Kembali ke Nol

Kemungkinan Penyebab:

• Deformasi permanen pada tabung Bourdon

• Kerusakan akibat tekanan berlebih

• Keausan mekanis

Solusi:

• Ganti pengukur (kebanyakan kegagalan zero-return tidak dapat diubah)

• Tingkatkan ke pengukur yang dirancang untuk tekanan atau denyut yang lebih tinggi

---

Masalah 5: Pengukur Bergetar atau Bergetar

Kemungkinan Penyebab:

• Tekanan berdenyut (umumnya terjadi di dekat pompa dan kompresor)

• Getaran mekanis dalam sistem

Solusi:

• Pasang snubber atau katup jarum

• Gunakan pengukur berisi cairan

• Tambahkan dudukan isolasi getaran

---

Perawatan yang tepat memastikan pengukur tekanan tetap akurat, aman, dan tahan lama. Dengan mengikuti jadwal inspeksi yang konsisten, melakukan pembersihan rutin, dan mengatasi masalah sejak dini, operator dapat mengurangi waktu henti secara signifikan, memperpanjang masa pakai alat ukur, dan mempertahankan kontrol tekanan yang optimal dalam aplikasi apa pun.

9. Kesimpulan

9.1 Rekap Poin-Poin Penting

Pengukur tekanan adalah alat yang sangat diperlukan dalam aplikasi industri, komersial, dan ilmiah. Dari pengukur tabung Bourdon mekanis sederhana hingga perangkat pintar berkemampuan IoT canggih, semuanya memberikan wawasan penting tentang tekanan, keselamatan, dan kinerja sistem. Sepanjang panduan ini, kami menjelajahi:

• Jenis Pengukur Tekanan: Mekanik (tabung Bourdon, diafragma, bellow), elektronik (transduser, pemancar, digital), dan pengukur khusus (diferensial, absolut, vakum).

• Prinsip Kerja: Bagaimana deformasi mekanis dan penginderaan elektronik mengubah tekanan menjadi sinyal yang dapat dibaca.

• Aplikasi: Proses industri, sistem HVAC, otomotif, peralatan medis, dan pengolahan air.

• Kriteria Seleksi: Kisaran tekanan, akurasi, kompatibilitas media, kondisi lingkungan, ukuran, dan jenis sambungan.

• Instalasi, Kalibrasi, dan Pemeliharaan: Praktik terbaik untuk memastikan keandalan, umur panjang, dan kepatuhan terhadap standar keselamatan.

• Merek dan Inovasi Teratas: Produsen terkemuka (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) dan teknologi mutakhir seperti nirkabel, berkemampuan IoT, dan sensor MEMS.

Dengan memahami aspek-aspek utama ini, para insinyur, teknisi, dan operator dapat memastikan pengukuran yang akurat, pengoperasian yang lebih aman, dan kinerja sistem yang optimal.

---

9.2 Masa Depan Pengukuran Tekanan

Itu future of pressure measurement is evolving rapidly, driven by innovations in teknologi sensor, komunikasi nirkabel, dan pemeliharaan prediktif . Pengukur tekanan yang cerdas dan terhubung ditetapkan menjadi standar, memberikan wawasan waktu nyata, mengurangi biaya pemeliharaan, dan meningkatkan efisiensi operasional.

Seiring dengan diadopsinya industri Konektivitas IoT, analitik berbasis cloud, dan sensor kalibrasi mandiri , peran pengukur tekanan akan berkembang melampaui pengukuran sederhana menjadi komponen integral sistem yang cerdas dan otomatis .

Dengan tetap mendapat informasi tentang teknologi terbaru dan praktik terbaik dalam pemilihan alat ukur, pemasangan, kalibrasi, dan pemeliharaan, bisnis dapat memastikan bahwa sistem pengukuran tekanan mereka tetap akurat, andal, dan siap menghadapi masa depan.
