Yeb Series Stainless Steel Diafragma Gauge
Cat:Alat pengukur tekanan
◆ Model : YEB60 YEB100 YEB150 ◆ Gunakan: Serangkaian instrumen ini cocok untuk mengukur tekana...
Lihat detailnyaPengukur tekanan diafragma harus merupakan jenis instrumen yang digunakan untuk mengukur tekanan, yang berbeda dari pengukur tekanan biasa. Pengukur tekanan yang umum mungkin dari jenis tabung Bourdon, sedangkan jenis diafragma dapat menggunakan diafragma untuk mengisolasi media, mencegah korosi atau cairan dengan viskositas tinggi mempengaruhi pengukuran.

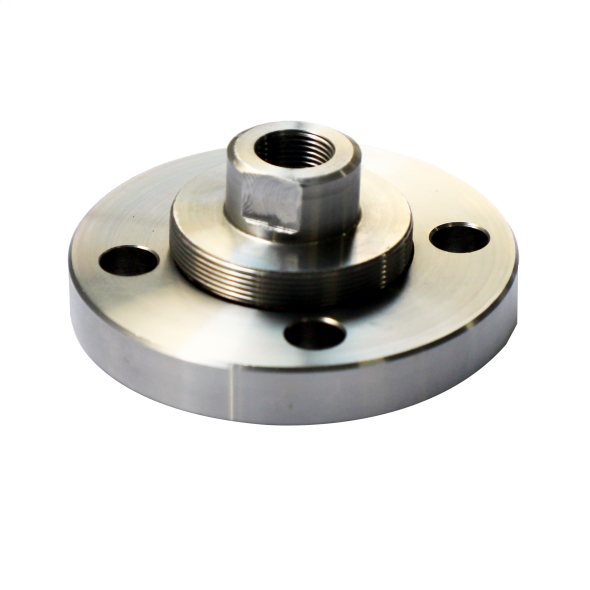

Pengukur tekanan diafragma terdiri dari diafragma, komponen penghubung, dan dial (tabung Bourdon internal) . Diafragma bertindak sebagai elemen sensitif. Ketika tekanan bekerja pada diafragma, diafragma akan berubah bentuk. Deformasi ini akan ditransmisikan ke struktur mekanik internal, diubah menjadi pergerakan penunjuk, sehingga menampilkan nilai tekanan. Selain itu, bagian diafragma juga mungkin memiliki flensa atau sambungan berulir untuk mengakomodasi kebutuhan pemasangan yang berbeda.
Prinsip kerjanya dapat dibagi menjadi beberapa langkah: Tekanan sedang bekerja pada diafragma, menyebabkan diafragma mengalami deformasi elastis, yang pada gilirannya menggerakkan batang penghubung atau tabung pegas dan mekanisme transmisi lainnya untuk mengubah deformasi menjadi putaran penunjuk, sehingga menampilkan pembacaan tekanan pada dial. Fungsi isolasi diafragma perlu ditekankan untuk menghindari kontak langsung media yang diukur dengan mekanisme internal. Cocok untuk media yang korosif, berviskositas tinggi atau mudah mengeras.

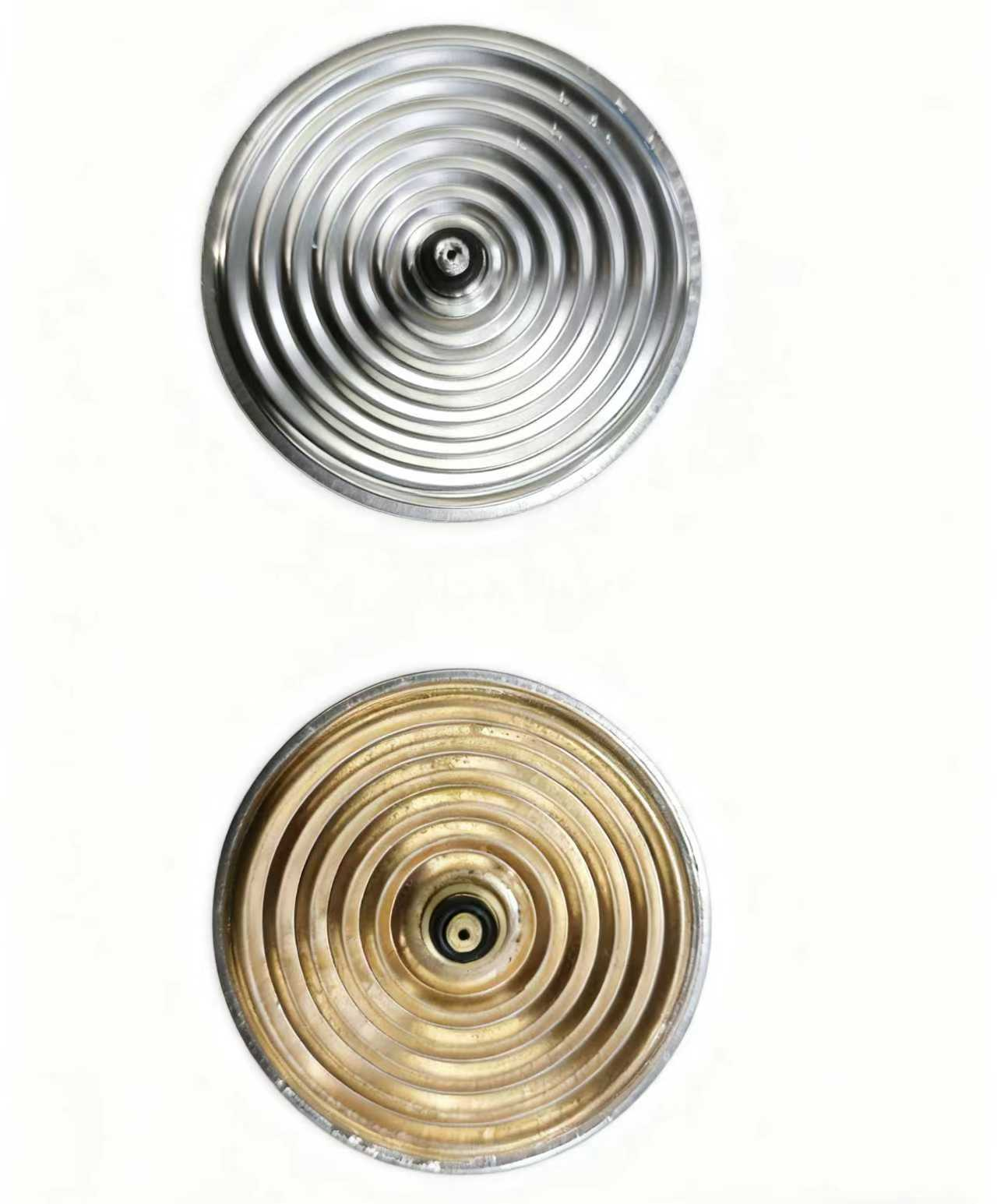

Pelat diafragma biasanya terbuat dari logam tahan korosi seperti baja tahan karat, tantalum, atau paduan Hastelloy, atau bahan non-logam seperti lapisan polytetrafluoroethylene (PTFE). Ketebalannya hanya 0,03 - 0,1 mm, dan dapat mengalami deformasi elastis di bawah tekanan.
Diafragma dan rumah instrumen membentuk rongga tertutup, yang diisi dengan cairan dengan viskositas rendah seperti minyak silikon dan minyak fluor sebagai media transmisi tekanan. Cairan pengisi harus memiliki kelembaman kimia, titik beku rendah, dan titik didih tinggi untuk beradaptasi dengan lingkungan bersuhu ekstrem.
Deformasi diafragma menggerakkan mekanisme penghubung atau sistem kapiler di dalam ruangan, meneruskan perpindahan ke set roda gigi, dan pada akhirnya mengubahnya menjadi putaran penunjuk dial. Beberapa model dilengkapi dengan perangkat kompensasi suhu, yang dapat menghilangkan pengaruh perbedaan suhu lingkungan pada pengukuran.
Tekanan sedang → Deformasi diafragma → Konduksi pengisian hidraulik → Amplifikasi transmisi mekanis → Pembacaan penunjuk
·Media yang sangat korosif: seperti pipa asam sulfat dan klorin cair (diafragma bahan tantalum lapisan PTFE perlu dipilih).
·Persyaratan kebersihan yang tinggi: Jalur pengisian produk susu food grade (menggunakan diafragma baja tahan karat yang dipoles untuk mencegah pertumbuhan mikroba).
·Cairan dengan viskositas tinggi: Tangki penyimpanan aspal minyak bumi (dilengkapi dengan sistem penyegelan diafragma tipe ekstensi kapiler).

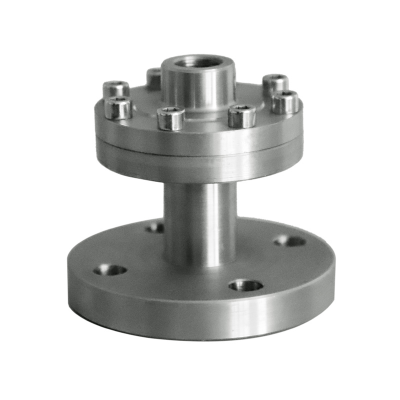

| Parameter | Poin Penting untuk Seleksi |
| Rentang Tekanan | Kisaran umumnya adalah -0,1 hingga 60 MPa, dengan margin tersisa 20%. |
| Jenis Koneksi | Tipe Flange, Tipe Berulir |
| Bahan Diafragma | Cocokkan dengan Monel, paduan titanium, SS 316L dll. berdasarkan sifat korosif medianya. |
| Tipe Berisi Cairan | Gliserin, minyak silikon (-40 hingga 200℃), minyak fluor (untuk aplikasi suhu tinggi) |
Pengukur tekanan diafragma, melalui desain isolasi inovatifnya, memperluas batas pengukuran tekanan ke kondisi kerja yang sangat korosif dan sangat berbahaya. Dengan pengembangan material baru dan teknologi penginderaan cerdas, instrumen yang “fleksibel untuk mengatasi kekakuan” ini akan terus menjaga pengoperasian industri modern yang aman dan efisien. Pemilihan dan pemeliharaan yang tepat tidak hanya memperpanjang masa pakai instrumen tetapi juga memberikan dukungan data yang andal untuk proses produksi.
