Ada berapa jenis alat pengukur tekanan?

Manometer mekanis

1. Pengukur tekanan tabung spring
Ini adalah salah satu mekanik yang paling umum digunakan alat pengukur tekanan . Tabung pegasnya biasanya dalam bentuk tabung berbentuk-C, tabung pegas cakram atau tabung spiral, dll. Pengukur tekanan tabung pegas memiliki struktur sederhana dan kinerja yang andal. Ini cocok untuk mengukur tekanan cairan, gas atau uap yang tidak meledak, tidak mengkristal, tidak memadat, dan tidak memiliki efek korosif pada paduan tembaga dan tembaga. Ini banyak digunakan di departemen seperti mesin, minyak bumi, industri kimia, metalurgi, penambangan, dan daya. Misalnya, dalam pipa minyak, pengukur tekanan tabung pegas dapat memantau tekanan oli di dalam pipa secara real time, memastikan keamanan dan stabilitas transportasi minyak.

2. Pengukur tekanan diaphragm
Ukur tekanan dengan memanfaatkan deformasi diafragma di bawah aksi tekanan. Pengukur tekanan diafragma memiliki resistensi kelebihan beban yang baik dan akurasi tinggi, tetapi ketahanan guncangan dan resistensi dampaknya sedikit lebih rendah. Ini dapat memilih bahan diafragma yang berbeda sesuai dengan media yang diukur yang berbeda, dan dapat digunakan untuk mengukur tekanan atau tekanan mikro-positif dan negatif dari media cairan korosif, non-kristal atau non-amorf tertentu. Misalnya, dalam produksi kimia, digunakan untuk mengukur tekanan cairan korosif.

3. Pengukur tekanan kapsul
Elemen sensitif-tekanan terdiri dari dua diafragma berbentuk bundar yang diikat bersama-sama. Ini digunakan untuk mengukur tekanan yang sangat kecil dan karenanya juga dikenal sebagai pengukur tekanan mikro. Ini umumnya digunakan dalam peralatan gas dan saluran pipa gas, serta dalam ventilasi pendingin udara, saluran pipa gas dan peralatan lainnya, untuk mengukur tekanan mikro dan tekanan negatif yang tidak mengikat tembaga. Misalnya, dalam meter gas rumah tangga, pengukur tekanan yang diaktifkan oleh diafragagma dapat dikoreksi dengan pengungkapan diafragagma.

4.Bourdon-tube tekan pengukur
Menggunakan tabung pegas sebagai elemen elastis, itu merespons secara sensitif terhadap perubahan tekanan. Ketika tekanan yang diukur bekerja pada bellow, bellow akan mengalami deformasi elastis. Deformasi ini diperkuat dan ditransmisikan melalui mekanisme transmisi internal, menyebabkan penunjuk berputar pada dial, sehingga secara langsung mencerminkan besarnya tekanan yang diukur. Ini dapat digunakan dalam situasi di mana perubahan tekanan diperlukan respons yang signifikan atau cepat.

Manometer digital

1. Ketegasan Tegangan Pengukur Tekanan Digital
Deformasi elastis yang disebabkan oleh tekanan dikonversi menjadi perubahan resistensi melalui pengukur regangan resistansi. Kemudian, perubahan resistansi diubah menjadi sinyal tegangan atau arus melalui sirkuit pengukuran. Setelah amplifikasi, konversi A/D dan pemrosesan lainnya, nilai tekanan ditampilkan dalam bentuk digital. Presisi tinggi dan stabilitas yang baik, banyak digunakan dalam kontrol otomatisasi industri, pengukuran laboratorium dan bidang lainnya.

2. Pengukur tekanan digital yang kapasitif
Tekanan dikonversi menjadi perubahan kapasitansi dengan menggunakan sensor kapasitansi, dan tekanan diukur dengan mengukur perubahan kapasitansi. Ini memiliki sensitivitas dan resolusi yang tinggi, dan cocok untuk aplikasi dengan persyaratan pengukuran yang sangat tinggi, seperti di bidang penerbangan juntai dan pembuatan instrumen presisi.

3.Piezoelektrik pengukur tekanan digital
Berdasarkan efek piezoelektrik, ketika tekanan diterapkan pada bahan piezoelektrik, muatan akan dihasilkan, dan besarnya muatan sebanding dengan tekanan. Setelah amplifikasi dan pemrosesan, nilai tekanan ditampilkan dalam bentuk digital, dan sering digunakan untuk pengukuran tekanan dinamis, seperti dalam pengujian pemancar, percobaan dampak, dan skenario lainnya.

Pengukur tekanan diferensial

1. Pengukur tekanan diferensial kolom cair
Perbedaan antara dua tekanan tercermin oleh ketinggian cairan dalam tabung berbentuk U. Strukturnya sederhana dan akurasinya tinggi. Ini sering digunakan di laboratorium atau sistem kecil.

2. Tipe Tipe Tipe Pengukur Tekanan
Dengan memanfaatkan deformasi diafragma di bawah perbedaan tekanan di kedua sisi, tekanan diferensial dapat diukur. Metode ini memiliki linearitas dan stabilitas yang baik dan banyak digunakan dalam proses industri untuk pengukuran aliran, pengukuran tingkat cairan.

3. Jenis Busa Pengukur tekanan diferensial
Menggunakan bellow sebagai elemen sensitif, kisaran pengukuran tekanan diferensial lebar, dan dapat diterapkan pada pengukuran tekanan diferensial pada tingkat tekanan yang berbeda.

Pengukur tekanan kondisi operasi khusus

1. Pengukur tekanan-bukti
Ini digunakan untuk mengukur tekanan gas atau cairan yang tidak korosif terhadap paduan tembaga dan tembaga, non-eksplosif, tidak mengkristal, dan tidak mengendap. Ini dapat berfungsi secara normal dalam mesin atau peralatan yang mengalami getaran yang kuat. Misalnya, pada peralatan seperti mesin pencampur beton dalam proyek konstruksi dan layar bergetar yang digunakan dalam operasi penambangan, alat pengukur tekanan yang tahan guncangan dapat secara akurat mengukur tekanan.

2.Diaphragm Manometer
Untuk memenuhi persyaratan mengukur tekanan media dengan korosi yang kuat, suhu tinggi, viskositas tinggi, kristalisasi mudah, pemadatan yang mudah dan adanya padatan mengambang, sistem yang terdiri dari isolator dan instrumen tekanan tujuan umum diadopsi. Dalam industri kimia dan farmasi, digunakan untuk mengukur tekanan media dengan korosif yang kuat, seperti asam sulfat dan asam klorida.

3. Pengukur tekanan kontak elektrik
Selain mengukur tekanan, ia juga dapat mencapai kontrol tekanan dan fungsi alarm dengan mengatur kontak listrik. Ketika tekanan mencapai batas atas atau batas bawah, kontak listrik akan ditutup atau terbuka, memicu sinyal kontrol atau perangkat alarm yang sesuai. Ini sering digunakan dalam pengukuran kontrol pipa api untuk mengontrol awal dan penghentian pompa api, serta dalam beberapa proses produksi industri yang membutuhkan kontrol tekanan otomatis.

4. Pengukur tekanan oksigen
Ini dirancang khusus untuk mengukur tekanan oksigen. Karena oksigen dapat memanas, menyala dan bahkan meledak ketika dicampur dengan minyak, pengukur tekanan oksigen harus benar -benar bebas dari minyak selama operasi dan kalibrasi. Selama proses kalibrasi, pemisah air biasanya ditambahkan, atau pompa tekanan air digunakan untuk kalibrasi.

5. Pengukur Tekanan Refrigerant
Cocok untuk media dengan suhu rendah atau untuk media khusus seperti refrigeran (Freon) atau amonia, dan diterapkan pada peralatan seperti AC, lemari es, dan pendingin air.

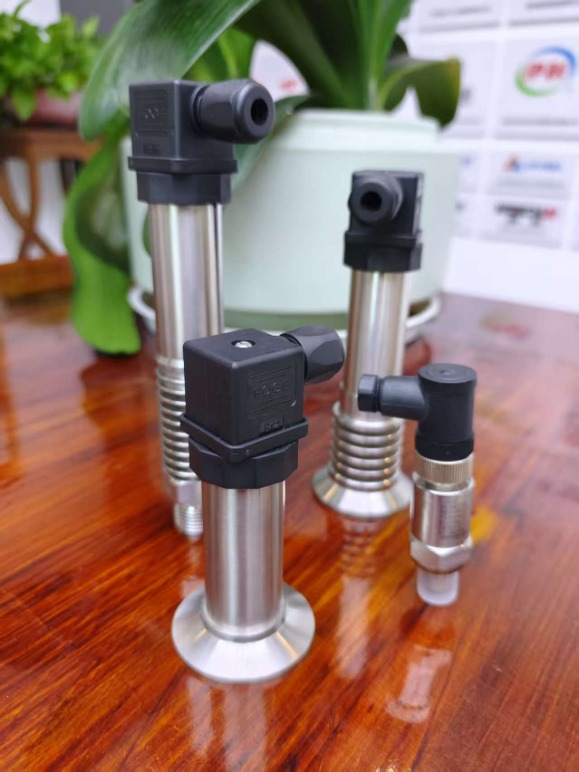

Produk lain dari jenis pengukur tekanan termasuk banyak lagi, lebih banyak lagi, seperti pengukur tekanan digital cerdas, flowmeters elektromagnetik, vortex flowmeters, meter level radar, meter tingkat ultrasonik, meter tingkat perendaman, pemancar tekanan, sensor suhu, dan sebagainya.
