Apakah Anda memiliki pemahaman yang jelas tentang termometer kontak listrik bimetal?

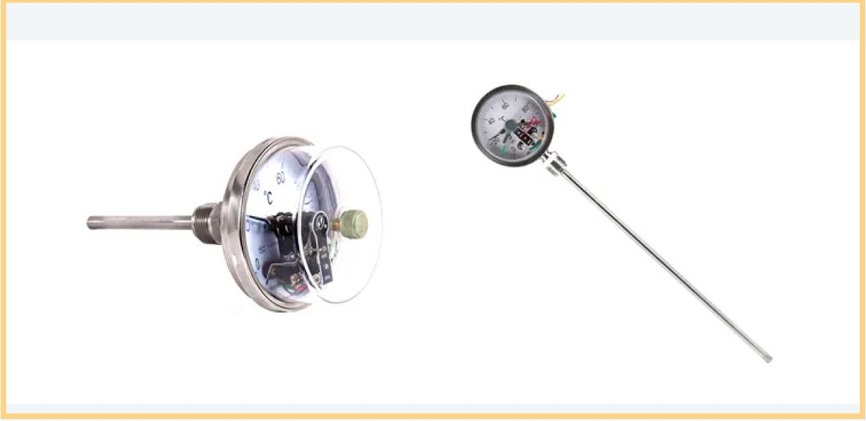

Termometer kontak listrik bimetal

Itu Termometer kontak listrik bimetal adalah instrumen industri yang menggabungkan pengukuran suhu dan fungsi kontrol otomatis. Perbedaan terbesar antara itu dan termometer biasa adalah bahwa, selain menunjukkan suhu, ia juga dapat secara otomatis mengontrol sirkuit.

1. Bagaimana cara membaca nomor model? Parameter kunci semuanya terkandung dalam kode.
Itu model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Awalan (WSSX): Jelas menunjukkan bahwa jenis produk adalah termometer kontak listrik bimetal.

· Digit pertama (4): mewakili metode instalasi. 1 - Jenis radial (dial tegak lurus dengan batang penyisipan), 2 - tipe aksial (dial sejajar dengan batang penyisipan), 3 - tipe universal (dial dapat berputar 360 °), jenis instalasi flensa, jenis instalasi berulir.

· Digit kedua (1): Menunjukkan diameter dial. Opsi adalah 1-60mm, 2-100mm, 3-150mm, 4-200mm. Semakin besar diameternya, semakin jelas pembacaannya, membuatnya cocok untuk pengamatan jarak jauh.

· Digit ketiga (1): Menunjukkan tingkat akurasi. Level 1 - 1.0, level 2 - 1.5. Semakin rendah tingkat akurasi, semakin kecil kesalahan pengukuran (misalnya, level 1.0 berarti kesalahan tidak lebih dari ± 1% dari kisaran).

· Kode tambahan: Misalnya, "P" menunjukkan dengan pipa pelindung, "M" menunjukkan dengan struktur tahan air. Pilihan dapat dibuat sesuai dengan lingkungan penggunaan.

2, tiga komponen inti menentukan kinerjanya.
Itu core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Elemen termometrik (inti penginderaan suhu): Itu dibuat dengan menggulung dua lembar logam dengan koefisien ekspansi termal yang berbeda (seperti kuningan dan paduan iridium). Ketika suhu berubah, lembaran bimetal menekuk karena perbedaan dalam ekspansi, menyebabkan pointer berputar dan mencapai indikasi suhu.

· Perangkat kontak listrik (komponen utama untuk kontrol suhu): Ini terdiri dari kontak tetap dan kontak yang dapat dipindahkan. Kontak bergerak bergerak bersama dengan pointer. Ketika suhu mencapai nilai preset, kedua kontak membuat kontak/pemutusan, memicu alarm eksternal atau sirkuit kontrol (seperti memulai kipas, mematikan pemanas).

· Komponen kepala dan pemasangan: Itu head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, pemilihan material: Itu materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 langkah untuk memilih produk yang tepat

· Rentang Pengukuran: Pilih berdasarkan kisaran suhu yang akan diukur. Dianjurkan agar pengukuran aktual berada dalam jarak 1/3 hingga 2/3 dari kisaran (misalnya, jika mengukur 0 - 100 ℃, memilih kisaran 0 - 150 ℃ akan memberikan hasil yang lebih akurat).

· Pertimbangkan lingkungan: Untuk lingkungan yang lembab/korosif, pilih dial stainless steel dengan tabung pelindung 316L; Untuk skenario getaran, pilih model dengan struktur tahan guncangan.

·Instalasi: Untuk pengukuran suhu pipa, gunakan pemasangan berulir atau flensa; Untuk pengukuran suhu peralatan, pilih jenis radial atau universal.

Ringkasan:
Meskipun struktur termometer kontak listrik bimetal tidak kompleks, pemilihan model dan bahan yang wajar secara langsung mempengaruhi akurasi pengukuran dan keamanan peralatan. Kami berharap artikel ini dapat membantu Anda dengan cepat memahami pengetahuan inti dan menghindari kesalahan seleksi. Pernahkah Anda mengalami masalah yang Anda gunakan? Selamat datang untuk meninggalkan pesan di bagian umpan balik ~
