Bagaimana memilih bahan untuk pengukur tekanan diferensial?

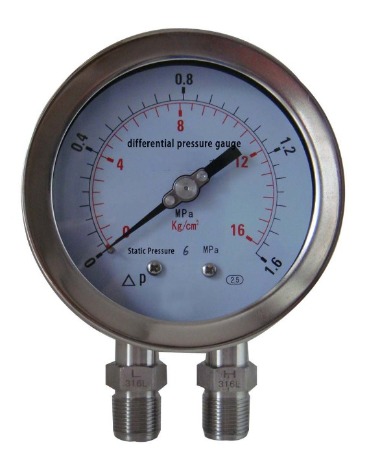

Pengukur Tekanan Diferensial

Diferensialnya pengukur tekanan adalah instrumen yang digunakan untuk mengukur perbedaan tekanan antara dua points.It memiliki dua antarmuka tekanan (H akhir tekanan tinggi, L akhir tekanan rendah).Dan pemantauan (filter, ruang bersih), pengukuran (aliran, level), pengendalian (proses industri).Ini adalah alat penting untuk memastikan pengoperasian sistem yang aman, efisien dan stabil, serta untuk mencapai pemeliharaan preventif.

I,Bagaimana mengidentifikasi model pengukur tekanan diferensial?
Model pengukur tekanan diferensial biasanya terdiri dari "fungsi khusus metode instalasi akurasi rentang kode seri". Pabrikan yang berbeda memiliki aturan penamaan yang sedikit berbeda, tetapi parameter intinya sama. Memahami poin-poin ini sudah cukup:
·Kode seri: Mewakili tipe dasar instrumen. Misalnya, seri YXC adalah pengukur tekanan diferensial kontak listrik titik berbantuan magnetik (dengan fungsi alarm), seri CYW adalah pengukur tekanan diferensial mikro (cocok untuk skenario tekanan diferensial rendah), dan seri DP adalah industri umum pengukur tekanan diferensial.
·Range: Secara langsung menentukan rentang pengukuran. Unitnya sebagian besar adalah KPa, MPa atau mbar. Pemilihan harus didasarkan pada kebutuhan perbedaan tekanan yang sebenarnya.
·Tingkat akurasi: Nilai umum adalah 0,5, 1,0, dan 1,6. Semakin kecil angkanya, semakin tinggi akurasinya (nilai 0,5 menunjukkan bahwa kesalahan tidak melebihi 0,5% dari rentang). Untuk pengukuran dan pengendalian yang tepat, nilai yang lebih tinggi harus dipilih; untuk pemantauan biasa, nilai 1,0 sudah cukup.

II,Pembongkaran struktur pengukur tekanan diferensial: 3 komponen inti menentukan kinerja.
Struktur pengukur tekanan diferensial tidak rumit. Inti terdiri dari tiga bagian: "perangkat indikasi mekanisme transmisi elemen penginderaan". Setiap bagian secara langsung mempengaruhi stabilitas pengukuran.
·Elemen penginderaan: "Sensor" untuk tekanan diferensial, bertanggung jawab untuk mengubah sinyal tekanan diferensial menjadi perpindahan mekanis. Jenis yang umum termasuk jenis diafragma (cocok untuk tekanan diferensial rendah dan lingkungan korosif), jenis bellow (dengan rentang pengukuran yang lebih besar dan ketahanan guncangan yang baik), dan jenis piston (khusus untuk pengukuran tekanan diferensial tinggi).
·Mekanisme transmisi: "Konverter" sinyal, yang mentransmisikan perpindahan elemen penginderaan ke penunjuk. Untuk arus searah adalah transmisi gigi tuas. Pengukur tekanan diferensial berkualitas tinggi akan menggunakan roda gigi tahan karat untuk mengurangi keausan dan memperpanjang umur.
·Menunjukkan perangkat: "Jendela tampilan" dari hasil, termasuk dial, pointer dan panel kaca. Pelat jam perlu ditandai dengan rentang dan nilai kelulusan, dan panel kaca sebagian besar terbuat dari kaca temper (tahan benturan) atau kaca plexiglass (ringan).

III,Bagaimana memilih materi? (Pilih sesuai dengan kebutuhan untuk daya tahan yang lebih baik.)
Pemilihan material untuk pengukur tekanan diferensial terutama bergantung pada "media kontak" dan "lingkungan yang berlaku". Bahan yang direkomendasikan untuk bagian-bagian kunci adalah sebagai berikut:
·Bahan kasus: Untuk lingkungan normal, pilih baja canai dingin (opsi ekonomis); untuk lingkungan lembab/luar ruangan, pilih 304 stainless steel (anti korosi); untuk lingkungan korosif, pilih 316L stainless steel atau polytetrafluoroethylene (tahan terhadap asam dan alkali).
·Bahan elemen penginderaan: Untuk mengukur gas/cairan bersih, karet nitril (dengan elastisitas yang baik) dipilih; untuk mengukur minyak/pelarut organik, karet fluor (tahan terhadap minyak) dipilih; untuk mengukur media korosif yang kuat (seperti larutan asam dan alkali), polytetrafluoroethylene dipilih.
·Bahan bersama: Cukup untuk mencocokkan bahan elemen penginderaan untuk menghindari kebocoran atau korosi yang disebabkan oleh ketidakcocokan bahan. Bahan yang umum digunakan adalah 304 stainless steel dan kuningan (konfirmasi diperlukan bahwa media tidak menyebabkan korosi).

IV,Tiga prinsip inti untuk memilih pengukur tekanan diferensial
·Persyaratan awal: Tentukan dengan jelas rentang pengukuran, persyaratan akurasi, dan karakteristik medium untuk menghindari "menggunakan terlalu banyak peralatan untuk tugas kecil" atau "rentang pengukuran yang tidak memadai".
·Sekarang mari kita lihat lingkungan: Berdasarkan faktor-faktor seperti suhu, kelembaban, dan korosif, tentukan bahan untuk kasus dan komponen inti.
·Kualitas kepercayaan: Prioritaskan memilih produsen dengan kualifikasi. Berikan perhatian khusus pada kelancaran mekanisme transmisi dan kinerja penyegelan sambungan untuk mengurangi masalah pemeliharaan di masa depan.

Ringkasan:
Pemilihan pengukur tekanan mungkin tampak rumit, tetapi dengan mengikuti logika "melihat parameter untuk model, memeriksa inti untuk struktur, dan mempertimbangkan lingkungan untuk material", seseorang dapat dengan mudah menemukan peralatan yang sesuai. Jika Anda memiliki pertanyaan spesifik tentang pemilihan dalam skenario tertentu, jangan ragu untuk meninggalkan pesan di backend!
