Apa itu pengukur tekanan jarak jauh?

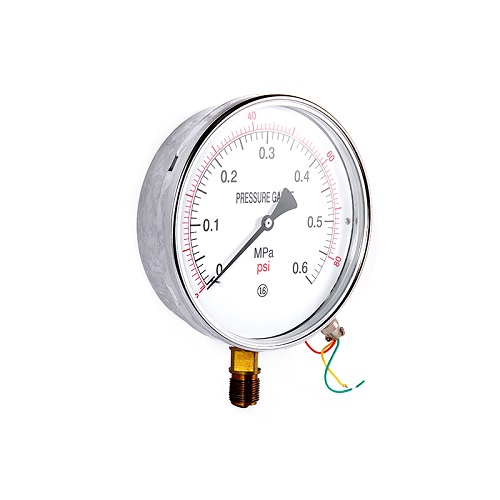

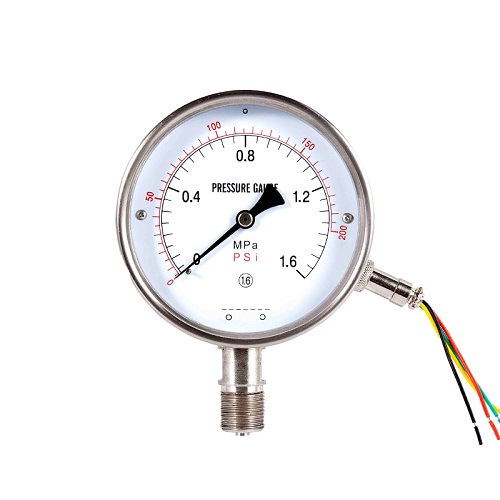

Meter tekanan transmisi jarak jauh
Dalam produksi industri dan berbagai bidang teknik, pengukuran tekanan adalah tugas penting. Pengukur tekanan transmisi jarak jauh , sebagai instrumen yang dapat mengubah nilai tekanan menjadi sinyal listrik dan mengirimkannya dari jarak jauh, memainkan peran yang tak tergantikan. Mereka tidak hanya dapat menampilkan nilai tekanan secara real time tetapi juga dapat mengirimkan data ke pusat kendali jarak jauh, memfasilitasi operator untuk memantau dan menyesuaikan kapan saja.
Hari ini, mari kita selaras dengan model, struktur, dan bahan pengukur tekanan fartray.

1. Mengungkapkan arti nomor model
Jumlah model pengukur tekanan jarak jauh biasanya berisi banyak informasi. Aturan penamaan untuk model produsen yang berbeda dapat sedikit berbeda, tetapi umumnya mereka mengikuti pola tertentu. Mengambil YTZ-150 yang umum sebagai contoh:
"Y" mewakili pengukur tekanan, yang merupakan simbol universal untuk produk pengukur tekanan, menunjukkan bahwa itu termasuk dalam kategori instrumen pengukuran tekanan.
"TZ" umumnya menunjukkan metode transmisi jarak jauh, seperti transmisi jarak jauh resistansi. Di sini, ini menunjukkan bahwa pengukur tekanan ini mencapai transmisi sinyal tekanan jarak jauh melalui perubahan resistansi.
"150" menunjukkan bahwa diameter nominal dial pengukur tekanan adalah 150mm. Dial Dial yang lebih besar membuat pembacaan lebih jelas dan cocok untuk situasi di mana nilai tekanan perlu diamati dari kejauhan.
Selain itu, beberapa model akan diikuti oleh huruf lain. Misalnya, "Z" mungkin menunjukkan tipe yang tahan guncangan, menunjukkan bahwa pengukur tekanan jarak jauh ini memiliki kemampuan tertentu untuk menahan getaran mekanis dan cocok untuk lingkungan kerja dengan getaran; "B" mungkin mewakili bahan stainless steel, yang berarti bahwa pengukur tekanan memilih stainless steel sebagai bahannya, meningkatkan ketahanan korosi dan cocok untuk mengukur tekanan dari media korosif.

2. Analisis komprehensif struktur internal
Pengukur tekanan jarak jauh terutama terdiri dari bagian pengukuran, elemen resistansi, mekanisme transmisi, antarmuka perumahan dan koneksi, dll.
Bagian Pengukuran: Komponen inti adalah tabung Bourdon, yang merupakan tabung logam berongga yang ditekuk menjadi bentuk tertentu (biasanya dalam bentuk A C). Ketika tekanan dari media yang diukur memasuki tabung Bourdon, ujung tabung akan mengalami deformasi elastis karena gaya. Semakin besar tekanan, semakin jelas deformasi. Deformasi ini adalah dasar untuk pengukuran tekanan, dan konversi sinyal dan tampilan selanjutnya didasarkan pada ini.
Elemen Resistor: Biasanya, potensiometer geser digunakan. Sikat terhubung ke mekanisme transmisi tabung pegas. Ketika tabung pegas berubah bentuk karena perubahan tekanan, ia akan mendorong sikat untuk meluncur pada potensiometer, sehingga mengubah nilai resistansi potensiometer. Perubahan nilai resistansi ini sebanding dengan tekanan yang diukur, mencapai konversi dari sinyal tekanan ke sinyal resistansi.
Mekanisme Transmisi: Ini terdiri dari batang penghubung, roda gigi, dll. Ini berfungsi sebagai "jembatan" dan "penguat". Di satu sisi, ia mentransmisikan sedikit deformasi tabung pegas ke kuas, menyebabkannya meluncur pada potensiometer; Di sisi lain, itu memperkuat sedikit perpindahan tabung pegas, mendorong pointer untuk berputar pada dial, sehingga menunjukkan nilai tekanan secara lokal.
Shell: Fungsi utamanya adalah untuk melindungi komponen internal, mencegah debu, kelembaban, tabrakan mekanis, dll. Dari menyebabkan kerusakan pada bagian presisi internal. Bahan cangkang umum termasuk baja karbon dan baja tahan karat. Kerang baja karbon memiliki biaya yang lebih rendah dan cocok untuk lingkungan kerja umum; Kerang stainless steel memiliki sifat pencegahan karat yang lebih baik dan sifat ketahanan korosi dan cocok untuk lingkungan yang keras seperti yang memiliki kondisi lembab atau gas atau cairan korosif.
Antarmuka Koneksi: Ini digunakan untuk menghubungkan peralatan yang diuji ke pipa. Metode koneksi umum adalah koneksi berulir. Misalnya, spesifikasi ulir M20*1.5 cukup umum digunakan. Metode koneksi ini nyaman untuk pemasangan dan memiliki kinerja penyegelan yang baik, memastikan bahwa media yang diuji tidak akan bocor.

3. Seleksi material
Pemilihan bahan untuk setiap komponen pengukur tekanan jarak jauh secara langsung mempengaruhi kinerjanya, jangkauan yang berlaku dan masa pakai layanan:
Bahan tabung Borden:
Paduan Tembaga: Seperti perunggu fosfor, dll., Memiliki elastisitas yang baik dan resistensi korosi, dan memiliki harga yang relatif rendah. Mereka cocok untuk mengukur tekanan cairan, gas atau uap yang tidak memiliki bahaya ledakan, tidak mengkristal, tidak memperkuat, dan tidak menyebabkan korosi pada paduan tembaga dan tembaga. Misalnya, mereka digunakan untuk mengukur tekanan media umum seperti air dan udara.
Stainless Steel: Bahan seperti 304/316/316L stainless steel memiliki ketahanan korosi yang sangat kuat. Mereka cocok untuk mengukur tekanan cairan, gas atau uap yang memiliki sifat alkali yang lemah tetapi tidak ada risiko ledakan, tidak mengkristal, dan tidak mengeras. Mereka banyak digunakan dalam industri seperti teknik kimia, minyak bumi, dan obat -obatan. Media yang diukur dalam industri ini sering memiliki sifat korosif tertentu.
Bahan Shell:
Baja karbon: Ini hemat biaya, mudah diproses, dan dapat memenuhi persyaratan perlindungan untuk alat pengukur tekanan di lingkungan umum. Dalam beberapa kasus di mana resistensi korosi tidak dituntut tinggi dan lingkungan relatif kering tanpa zat korosif, seperti dalam lokakarya pemrosesan mekanis biasa, pengukur tekanan transmisi jarak jauh yang terbungkus baja karbon dapat dipilih.
Stainless Steel: Ini memiliki sifat tahan anti-rust dan korosi yang sangat baik. Bahkan dalam lembab atau lingkungan dengan gas atau cairan korosif, itu dapat bekerja secara stabil untuk waktu yang lama. Dalam industri seperti teknik kimia, rekayasa laut, dan pemrosesan makanan, di mana kondisi kerja keras, baja stainless terbungkus pengukur tekanan transmisi jarak jauh adalah pilihan yang lebih baik.
Bahan konektor:
Konektor Tembaga: Biasanya digunakan bersama dengan tabung pegas paduan tembaga, cocok untuk sistem pengukuran tekanan tanpa media korosif. Ini memiliki kompatibilitas yang baik dengan tabung pegas paduan tembaga dan dapat memastikan koneksi dan kinerja penyegelan yang sangat baik.
Sambungan stainless steel: Dikombinasikan dengan tabung pegas stainless steel, cocok untuk situasi yang melibatkan media korosif. Resistansi korosiasinya kompatibel dengan tabung pegas stainless steel, secara efektif mencegah kebocoran dan masalah lain pada sambungan karena korosi media, sehingga meningkatkan keandalan dan masa pakai seluruh sistem.
Ringkasan:
Model, struktur dan bahan pengukur tekanan jarak jauh saling terkait dan saling berpengaruh. Saat memilih pengukur tekanan jarak jauh, perlu untuk mempertimbangkan faktor -faktor ini secara komprehensif berdasarkan skenario aplikasi spesifik, karakteristik media yang diukur, dan persyaratan akurasi pengukuran. Hanya dengan cara ini, pengukur tekanan jarak jauh beroperasi secara stabil dan andal selama operasinya, memberikan dukungan data tekanan yang akurat untuk produksi industri dan konstruksi teknik. Kami berharap bahwa melalui pengantar ini, semua orang dapat memiliki pemahaman yang lebih dalam dan pengetahuan tentang alat pengukur tekanan jarak jauh.
