Bagaimana instrumen tekanan dibandingkan dengan sensor tekanan dan transduser?

Instrumen Tekanan vs Sensor Tekanan vs Transduser Tekanan: Memahami Perbedaannya

Perkenalan
Tekanan adalah parameter fisik mendasar yang memainkan peran penting dalam banyak industri, termasuk otomotif, kedirgantaraan, medis, dan otomatisasi industri. Pengukuran tekanan yang akurat sangat penting untuk menjaga kinerja sistem, keamanan, dan efisiensi. Tanpa pemantauan yang tepat, sistem dapat menghadapi kerusakan, risiko keselamatan, atau pengurangan produktivitas.

Di dunia pengukuran tekanan, istilah seperti instrumen tekanan, sensor tekanan, dan transduser tekanan sering digunakan secara bergantian, yang dapat menciptakan kebingungan. Sementara perangkat ini terkait, masing -masing melayani peran yang berbeda dalam mendeteksi, mengonversi, dan menampilkan data tekanan. Memahami perbedaan di antara mereka adalah kunci untuk memilih perangkat yang tepat untuk aplikasi spesifik Anda.

Artikel ini bertujuan untuk mengklarifikasi konsep -konsep ini, membandingkan fungsionalitasnya, dan memberikan panduan tentang cara memilih perangkat pengukuran tekanan yang paling cocok.

Apa instrumen tekanan?
Instrumen tekanan adalah kategori luas perangkat yang dirancang untuk mengukur, memantau, dan kadang -kadang mengontrol tekanan dalam suatu sistem. Mereka tidak terbatas pada satu fungsi tetapi mencakup berbagai alat dan perangkat yang dapat mendeteksi, menampilkan, atau mengirimkan informasi tekanan.

Contoh instrumen tekanan

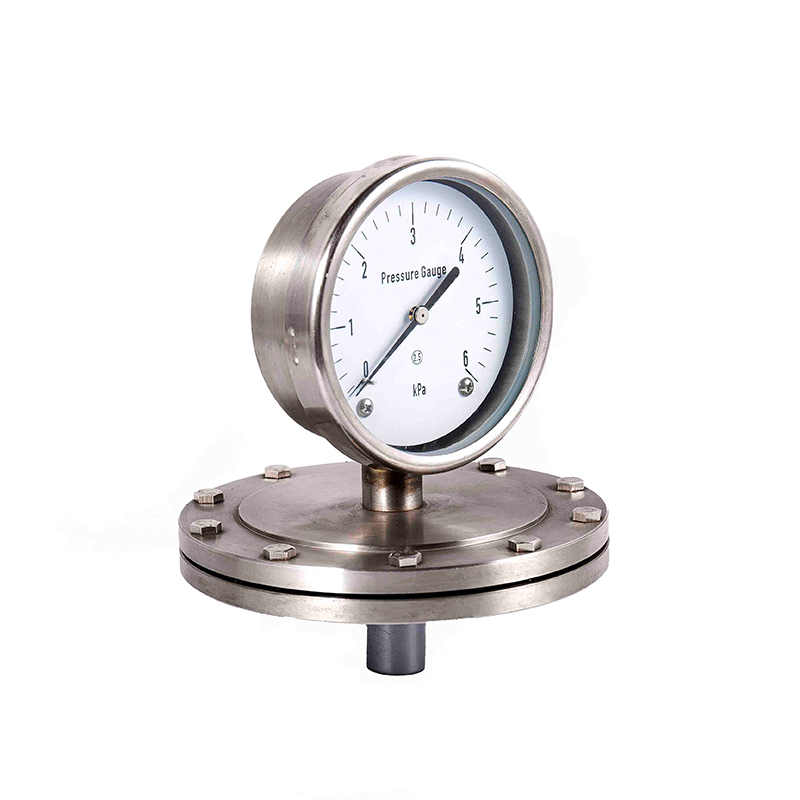

Pengukur tekanan: Instrumen mekanis yang memberikan indikasi visual tekanan sistem. Jenis umum termasuk alat pengukur dial analog dan alat pengukur digital.
Pemancar Tekanan: Perangkat yang mengubah tekanan menjadi sinyal listrik untuk pemantauan dan kontrol jarak jauh.
Sakelar Tekanan: Instrumen yang mengaktifkan sirkuit listrik ketika ambang batas tekanan tertentu tercapai, sering digunakan untuk keselamatan atau otomatisasi.
Manometer: Perangkat yang mengukur tekanan menggunakan kolom cairan, biasanya digunakan di laboratorium atau aplikasi bertekanan rendah.
Aplikasi dan fungsi umum
Instrumen tekanan banyak digunakan di seluruh industri untuk tugas -tugas seperti:

Memantau sistem hidrolik dan pneumatik
Memastikan keamanan di saluran pipa bertekanan
Mengontrol tekanan dalam sistem HVAC
Mengukur tekanan gas dan cairan dalam percobaan laboratorium

Apa itu sensor tekanan?

Sensor tekanan adalah komponen khusus dalam kategori instrumen tekanan yang lebih luas. Peran utama mereka adalah mendeteksi tekanan dalam suatu sistem dan mengubahnya menjadi sinyal yang dapat diukur, yang kemudian dapat diartikan atau ditransmisikan oleh perangkat lain. Tidak seperti alat pengukur mekanis yang menampilkan tekanan secara langsung, sensor fokus pada presisi, konversi sinyal, dan integrasi dengan sistem elektronik.

Bagaimana Sensor Tekanan Bekerja
Prinsip dasar di balik sensor tekanan melibatkan konversi tekanan yang diterapkan menjadi sinyal yang dapat dibaca. Sebagian besar sensor menggunakan diafragma atau membran yang berubah bentuk di bawah tekanan. Perubahan mekanis ini kemudian dikonversi menjadi sinyal listrik menggunakan berbagai teknologi penginderaan.

Jenis Sensor Tekanan
Sensor tekanan pengukur regangan

Memanfaatkan alat pengukur regangan yang melekat pada diafragma.
Deformasi diafragma mengubah resistansi listrik dari pengukur regangan, menghasilkan sinyal yang dapat diukur.
Umumnya digunakan dalam sistem industri dan hidrolik karena akurasi dan keandalan.
Sensor tekanan kapasitif

Ukur perubahan kapasitansi yang disebabkan oleh pergerakan diafragma.
Berikan sensitivitas tinggi dan sering digunakan dalam aplikasi bertekanan rendah atau instrumen presisi.
Sensor tekanan piezoelektrik

Gunakan bahan piezoelektrik untuk menghasilkan muatan listrik ketika tegangan mekanik diterapkan.
Ideal untuk pengukuran tekanan dinamis, seperti pemantauan getaran atau proses industri berkecepatan tinggi.
Sensor tekanan piezoresistif

Mengandalkan bahan semikonduktor yang ketahanan listriknya berubah di bawah tekanan.
Sangat sensitif dan umum digunakan dalam aplikasi otomotif dan medis.
Aplikasi sensor tekanan
Sensor tekanan banyak digunakan di berbagai industri:

Otomatisasi Industri: Memantau tekanan hidrolik dan pneumatik pada mesin.
Otomotif: Mengukur tekanan ban, injeksi bahan bakar, dan tekanan manifold mesin.
Perangkat medis: Memantau tekanan darah dan sistem pernapasan.
Aerospace: Mengukur tekanan kabin, sistem bahan bakar, dan kontrol hidrolik.
Key Takeaway: Sensor tekanan sangat penting untuk mendeteksi tekanan secara akurat dan mengubahnya menjadi sinyal yang dapat dipantau atau diproses oleh sistem elektronik. Mereka membentuk tulang punggung sistem pengukuran tekanan otomatis modern.

Apa transduser tekanan?

Transduser tekanan adalah perangkat khusus yang dirancang untuk mengubah tekanan menjadi sinyal listrik standar, yang dapat ditafsirkan oleh sistem kontrol, perangkat akuisisi data, atau tampilan digital. Sementara sensor tekanan mendeteksi dan menghasilkan sinyal mentah dari tekanan, transduser sering menyertakan pengkondisian sinyal, membuatnya siap untuk integrasi ke dalam sistem otomatis atau elektronik.

Bagaimana Tekanan Transduser Bekerja
Transduser tekanan biasanya terdiri dari:

Tekanan diafragma: selaput tipis yang berubah bentuk di bawah tekanan yang diterapkan.
Elemen Sensing: Mengubah deformasi diafragma menjadi sinyal listrik, sering menggunakan pengukur regangan, elemen piezoresistif, atau sensor kapasitif.
Sirkuit pengkondisian sinyal: menguatkan, linierisasi, dan mengubah sinyal mentah menjadi output yang dapat digunakan seperti 4-20mA, 0-10V, atau protokol komunikasi digital.
Sumber Eksitasi: Menyediakan tegangan atau arus yang diperlukan untuk memberi daya pada elemen penginderaan dan elektronik.
Fitur Utama Transduser Tekanan
Sinyal output: Sinyal umum termasuk loop arus 4-20MA, sinyal tegangan 0-10V, dan output digital yang kompatibel dengan pengontrol industri.
Akurasi dan linearitas: Transduser presisi tinggi dapat mencapai kesalahan minimal dan linearitas yang sangat baik di seluruh rentang tekanannya.
Rentang Tekanan: Tersedia dalam berbagai peringkat tekanan, dari vakum hingga beberapa ribu psi.
Suhu operasi: Dirancang untuk menahan lingkungan ekstrem dalam aplikasi industri, otomotif, atau kedirgantaraan.
Aplikasi transduser tekanan
Transduser tekanan digunakan secara luas di mana data tekanan perlu dipantau secara digital, dicatat, atau dikendalikan:

Otomatisasi Industri: Pemantauan Sistem Hidraulik dan Pneumatik dan Kontrol Proses.
Penelitian ilmiah: Pengukuran tekanan gas atau cair yang tepat dalam percobaan laboratorium.
Otomotif: Pemantauan sistem mesin dan bahan bakar untuk kontrol kinerja dan emisi.
Sistem HVAC: Pemantauan tekanan dalam sistem pendingin dan pemanasan untuk efisiensi dan keamanan.
Key Takeaway: Transduser tekanan tidak hanya mendeteksi tekanan tetapi juga memberikan sinyal listrik standar dan andal yang cocok untuk integrasi ke dalam pemantauan digital dan sistem kontrol. Ini membuatnya ideal untuk aplikasi otomatis modern.

Perbedaan utama antara instrumen tekanan, sensor, dan transduser

Sementara istilah instrumen tekanan, sensor tekanan, dan transduser tekanan sering digunakan secara bergantian, memahami perbedaannya sangat penting untuk memilih perangkat yang tepat untuk aplikasi tertentu.

1. Fungsionalitas
Instrumen tekanan: mewakili kategori luas perangkat yang mengukur, memantau, atau menanggapi tekanan. Mereka dapat berupa mekanik, listrik, atau digital, dan termasuk alat pengukur, sakelar, sensor, dan transduser.
Sensor tekanan: Mendeteksi tekanan dan mengubahnya menjadi sinyal listrik atau mekanik yang terukur. Mereka adalah komponen dalam instrumen, berfokus terutama pada deteksi dan pembuatan sinyal.
Transduser Tekanan: Konversi sinyal tekanan yang terdeteksi menjadi output listrik standar, seringkali termasuk amplifikasi dan pengkondisian untuk digunakan dalam sistem otomatis atau digital.
2. Sinyal keluaran
Instrumen tekanan: dapat memberikan pembacaan visual langsung (analog gauge), memicu sakelar listrik, atau mengeluarkan sinyal melalui sensor/transduser.
Sensor Tekanan: Menghasilkan sinyal mentah yang sesuai dengan tekanan yang diterapkan, seperti tegangan kecil atau perubahan resistansi.
Transduser Tekanan: Berikan sinyal listrik yang siap digunakan (mis., 4-20mA, 0-10V, atau komunikasi digital), cocok untuk integrasi dengan pengontrol, PLC, atau sistem pemantauan.
3. Kompleksitas
Instrumen Pressure: Kisaran dari perangkat mekanis sederhana seperti pengukur dial hingga pemancar digital yang kompleks.
Sensor Tekanan: Biasanya perangkat yang lebih kecil dan lebih sederhana dirancang terutama untuk dideteksi.
Transduser Tekanan: Lebih canggih, menggabungkan elemen penginderaan dengan elektronik untuk pengkondisian sinyal dan keandalan dalam sistem industri atau ilmiah.
4. Aplikasi
Instrumen tekanan: berfungsi sebagai kategori umum dan dapat digunakan dalam pemantauan, pengendalian, atau sistem pemicu.
Sensor tekanan: biasa digunakan dalam aplikasi pengukuran yang tepat, seperti sensor otomotif, perangkat medis, dan pemantauan industri.
Transduser Tekanan: Ideal untuk otomatisasi, akuisisi data, dan kontrol proses industri di mana sinyal elektronik yang akurat diperlukan untuk pemrosesan lebih lanjut.
5. Hubungan hierarkis
Sangat membantu untuk memahami bahwa instrumen tekanan mencakup sensor dan transduser:

Semua sensor tekanan adalah instrumen tekanan, tetapi tidak semua instrumen tekanan adalah sensor.
Transduser tekanan pada dasarnya adalah sensor yang ditingkatkan, memberikan sinyal olahan yang cocok untuk sistem industri dan digital.

Faktor yang perlu dipertimbangkan saat memilih instrumen tekanan

Memilih instrumen tekanan yang tepat sangat penting untuk memastikan pengukuran yang akurat, keamanan sistem, dan keandalan jangka panjang. Apakah Anda memilih pengukur tekanan, sensor, atau transduser, beberapa faktor harus dievaluasi dengan cermat.

1. Persyaratan rentang tekanan
Tentukan tekanan minimum dan maksimum yang akan ditemui oleh sistem Anda.
Pilih perangkat yang beroperasi dengan aman dalam kisaran ini sambil memberikan bacaan yang akurat.
Kelebihan beban instrumen tekanan dapat menyebabkan kerusakan, pengukuran yang tidak akurat, atau kegagalan sistem.
2. Akurasi dan Presisi
Pertimbangkan tingkat ketepatan yang diperlukan untuk aplikasi Anda.
Perangkat akurasi tinggi, seperti transduser presisi, sangat penting dalam aplikasi seperti penelitian ilmiah, peralatan medis, dan sistem kedirgantaraan.
Aplikasi yang kurang kritis, seperti pemantauan HVAC, dapat mentolerir akurasi yang lebih rendah.
3. Kondisi lingkungan
Mengevaluasi suhu ekstrem, kelembaban, getaran, dan lingkungan korosif.
Sensor yang disegel silikon atau transduser kasar mungkin diperlukan untuk kondisi industri atau luar ruangan yang keras.
Pastikan instrumen dapat menahan tekanan lingkungan tanpa degradasi.
4. Jenis media yang diukur
Tentukan apakah instrumen akan mengukur cairan, gas, atau cairan multi-fase.
Materi tertentu lebih cocok untuk media tertentu; Misalnya, beberapa sensor tekanan sensitif terhadap cairan korosif, sementara yang lain hanya dapat bekerja dengan gas bersih.
Kompatibilitas dengan media memastikan umur layanan yang panjang dan bacaan yang konsisten.
5. Persyaratan Sinyal Output
Pertimbangkan apakah Anda memerlukan pembacaan mekanis, sinyal listrik analog, atau output digital.
Transduser tekanan dengan output standar (4-20mA, 0-10V) sangat ideal untuk integrasi dengan sistem PLC, akuisisi data, atau otomatisasi industri.
Memilih tipe output yang benar memastikan integrasi tanpa batas dengan sistem kontrol dan pemantauan.
6. Biaya dan ketersediaan
Evaluasi anggaran Anda relatif terhadap kekritisan aplikasi.
Transduser kelas atas mungkin lebih mahal tetapi memberikan keandalan jangka panjang dan manfaat integrasi.
Untuk aplikasi yang kurang kritis, pengukur mekanis sederhana atau sensor dasar mungkin cukup.

Aplikasi umum

Instrumen tekanan, sensor, dan transduser merupakan bagian integral dari berbagai industri dan aplikasi. Memahami di mana setiap perangkat unggul membantu para insinyur dan teknisi memilih solusi yang tepat untuk kebutuhan mereka.

1. Otomasi Industri
Digunakan untuk memantau dan mengontrol sistem hidrolik dan pneumatik.
Sensor tekanan dan transduser memasukkan data ke dalam sistem PLC untuk pemantauan dan otomatisasi real-time.
Penting untuk menjaga efisiensi sistem, mencegah tekanan berlebih, dan mengurangi downtime.
2. Otomotif
Sensor tekanan mengukur tekanan manifold engine, injeksi bahan bakar, dan tekanan ban.
Transduser mengubah pembacaan tekanan menjadi sinyal listrik untuk integrasi dengan sistem kontrol kendaraan.
Membantu meningkatkan efisiensi bahan bakar, kontrol emisi, dan keamanan kendaraan.
3. Aerospace
Instrumen tekanan Pantau tekanan kabin, sistem bahan bakar, dan sirkuit hidrolik.
Sensor dan transduser memberikan bacaan yang tepat penting untuk keselamatan dan kinerja.
Instrumen akurasi tinggi memastikan keandalan di lingkungan yang ekstrem.
4. Perangkat medis
Sensor tekanan digunakan dalam monitor tekanan darah, ventilator, dan sistem pernapasan.
Transduser mengubah pembacaan menjadi sinyal untuk tampilan digital dan sistem pemantauan pasien.
Akurasi dan keandalan sangat penting untuk keselamatan pasien dan diagnostik.
5. Sistem HVAC
Instrumen tekanan memantau sistem refrigeran, udara, dan air dalam sistem pemanasan, ventilasi, dan pendingin udara.
Sensor dan transduser membantu mengoptimalkan efisiensi energi dan kinerja sistem.
Cegah situasi berlebihan dan pastikan operasi yang aman.

Kesimpulan

Memahami perbedaan antara instrumen tekanan, sensor tekanan, dan transduser tekanan sangat penting untuk memilih perangkat yang tepat untuk aplikasi spesifik Anda.

Instrumen tekanan berfungsi sebagai kategori luas, mencakup semua perangkat yang mengukur, memantau, atau merespons tekanan, termasuk alat pengukur, sakelar, sensor, dan transduser.
Sensor tekanan mendeteksi tekanan dan mengubahnya menjadi sinyal yang dapat diukur, berfokus pada akurasi dan keandalan.
Transduser tekanan mengambil langkah ini lebih jauh dengan mengubah tekanan yang terdeteksi menjadi output listrik standar, siap untuk integrasi ke dalam sistem kontrol digital atau platform akuisisi data.
Saat memilih solusi pengukuran tekanan, penting untuk mempertimbangkan rentang tekanan, akurasi, kondisi lingkungan, kompatibilitas media, persyaratan output, dan biaya. Memilih instrumen yang tepat memastikan keamanan, efisiensi, dan keandalan jangka panjang dalam aplikasi mulai dari otomatisasi industri dan sistem otomotif hingga kedirgantaraan, perangkat medis, dan sistem HVAC.

Dengan memahami perbedaan utama dan persyaratan aplikasi ini, insinyur, teknisi, dan pembuat keputusan dapat membuat pilihan berdasarkan informasi, mengoptimalkan kinerja sistem, dan memastikan umur panjang solusi pemantauan tekanan mereka.
