Pengukur tekanan jarak jauh: Analisis komprehensif skenario aplikasi dan panduan seleksi ilmiah

I. Ruang lingkup aplikasi pengukur tekanan jarak jauh

Otomatisasi Industri: Dalam proses produksi industri seperti rekayasa kimia, minyak bumi, dan tenaga, digunakan untuk memantau dan mengendalikan tekanan di dalam pipa dan wadah secara real time, untuk mencapai produksi otomatis dan mengoptimalkan operasi.
· Sistem Pengolahan Air: Dalam sistem pasokan dan drainase air dan pabrik pengolahan air limbah, dapat memantau tekanan di outlet pompa, permukaan air di menara air, dll., Untuk memastikan operasi normal sistem dan mencapai pengisian air otomatis dan kontrol pasokan air.
· HVAC (pemanas, ventilasi, dan pendingin udara): Digunakan untuk memantau tekanan air dingin dan air pendingin dalam sistem pendingin udara, serta tekanan uap boiler, dll., Untuk memastikan operasi sistem yang aman dan stabil dan mencapai kontrol hemat energi.
· Sistem hidrolik dan pneumatik: Di berbagai stasiun hidrolik dan peralatan pneumatik, pengukuran yang tepat dan transmisi jarak jauh dari sinyal tekanan memfasilitasi penyesuaian tekanan sistem dan diagnosis kesalahan.

Ii. Pemilihan alat pengukur tekanan jarak jauh
1, jangkauan dan akurasi
· Rentang: Pilih 1,5 hingga 2 kali tekanan maksimum aktual (misalnya, jika tekanan maksimum adalah 10 MPa, pilih kisaran 15 hingga 20 MPa).
· Akurasi: Untuk aplikasi industri umum, nilai 1.0 digunakan. Untuk aplikasi dengan persyaratan presisi yang lebih tinggi, nilai 0,5 harus dipilih (seperti dalam industri manufaktur farmasi dan presisi).
2, tipe output sinyal
· Sinyal analog: 4-20mA (kemampuan anti-interferensi tinggi, cocok untuk transmisi jarak jauh), 0-10V (untuk jarak pendek).
· Sinyal digital: RS485 (protokol Modbus), protokol HART (kompatibel dengan sinyal analog dan komunikasi digital).
3, kompatibilitas sedang
· Media umum: (air, udara) 304/316 diafragma stainless steel.
· Media korosif (asam, alkali) - paduan Hastelloy, tantalum atau diafragma keramik.
· Media tebal atau dapat dikristalisasi: struktur membran datar atau dengan membran pemisahan terpasang.
4, kemampuan beradaptasi ambient
· Kisaran suhu: normal -20 ℃ hingga 80 ℃. Untuk lingkungan suhu tinggi, pilih tipe resisten suhu tinggi (seperti -40 hingga 150 ℃).
· Tingkat perlindungan: IP65 (debu dan tahan air), IP67 (perendaman jangka pendek).
· Persyaratan bukti-ledakan: Lingkungan dengan zat yang mudah terbakar dan ledakan harus memenuhi standar seperti ex IIC T6.
5, Metode Instalasi:
· Koneksi berulir: M20*1.5, G1/2 (tipe universal).
· Instalasi flensa: DN25/DN50 (untuk pipa besar atau skenario bertekanan tinggi).

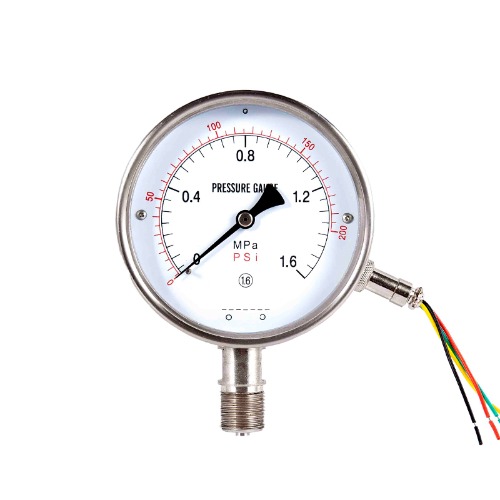

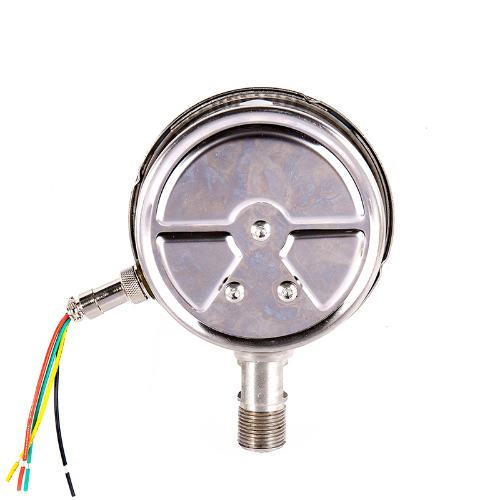

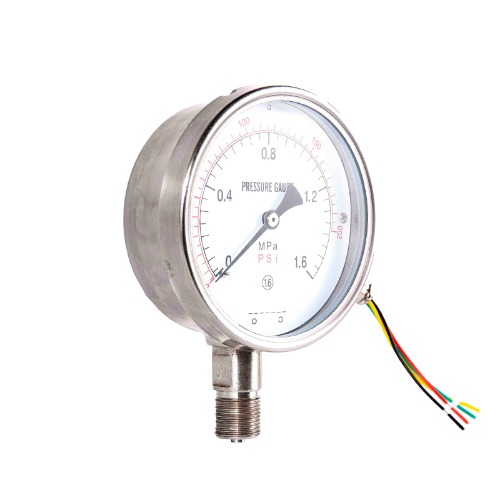

Resistansi transmisi jarak jauh (anti-getaran) pengukur tekanan

Spesifikasi Teknis

Model	Ytz (n) 100	Ytz (n) 150
Diameter	100mm	150mm
Ukuran utas	M20*1.5
Ketepatan	± 1.65fs
Kisaran (MPA)	Vakum: -0.1 ~ 0 Tekanan vaksum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2,4 Tekanan: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0 ~ 0. 0 ~ 40 0 ~ 60 0 ~ 100 0 ~ 160
Suhu kerja	Tempearture: -25-55 ℃ ， Kelembaban Relatif ： 5-85%
Parameter listrik	Tegangan Operasi: Tegangan antara Terminal ① dan ② ≤ 6VDC Perlawanan Mulai: 3Q hingga 20Q Perlawanan Nilai: 310 - 370 ohm atau 340 - 400 ohm
Kelas seismik	V: H: 2, V.H.3 yang diisi cairan

Jenis instrumen ini cocok untuk mengukur tekanan cairan, gas atau uap yang tidak memiliki bahaya ledakan, tidak mengkristal, tidak menguatkan, dan tidak menyebabkan korosi paduan tembaga dan tembaga. Selain menunjukkan nilai tekanan secara lokal, instrumen mengubah nilai yang diukur menjadi sinyal resistansi melalui pemancar resistansi geser internal dan mentransmisikannya ke instrumen sekunder yang terletak jauh dari titik pengukuran, memungkinkan deteksi terpusat dan kendali jarak jauh. Rongga bagian dalam kasing diisi dengan minyak redaman, sehingga memiliki kemampuan untuk menahan getaran di lingkungan kerja dan denyut tekanan medium.
