Bagaimana cara kerja pengukur level penutup magnetik? Sepotong artikel akan menjelaskannya dengan jelas untuk Anda!

Dalam sistem produksi industri yang luas, pengukuran ketinggian cairan seperti "mata bijak" yang tepat, yang memainkan peran penting dalam memastikan pengoperasian proses produksi yang stabil dan efisien. Dari tangki penyimpanan besar di industri petrokimia, hingga tangki air boiler di sektor tenaga listrik, dan hingga tangki produksi di industri makanan dan minuman, deteksi tingkat cairan secara akurat sangatlah penting. Dan pengukur level tutup magnetik, dengan prinsip kerja unik dan keunggulan kinerja yang luar biasa, telah menjadi alat pengukuran level cairan tepercaya di banyak bidang industri.

I. Prinsip Kerja: Kombinasi cerdik antara daya apung dan magnet

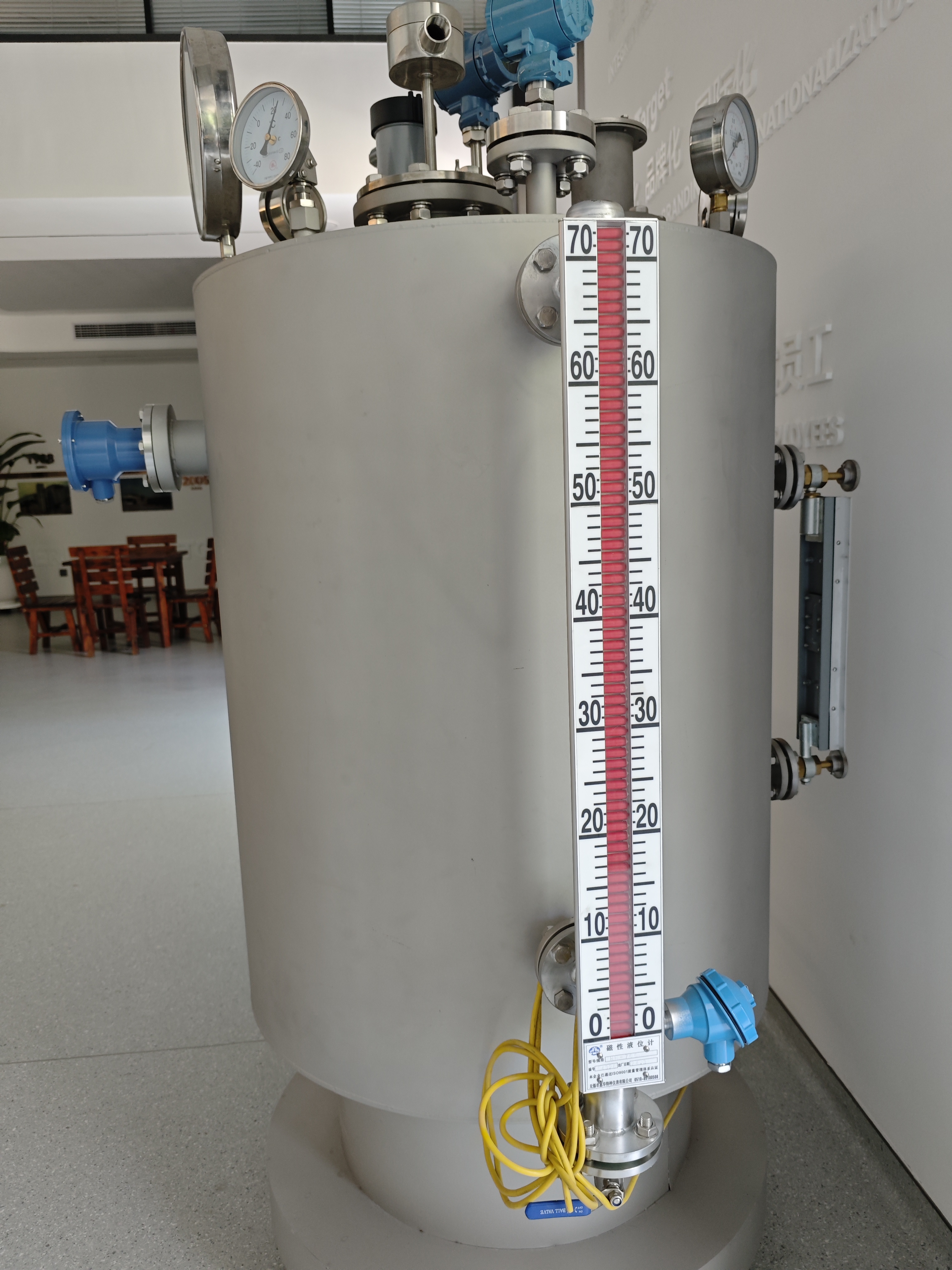

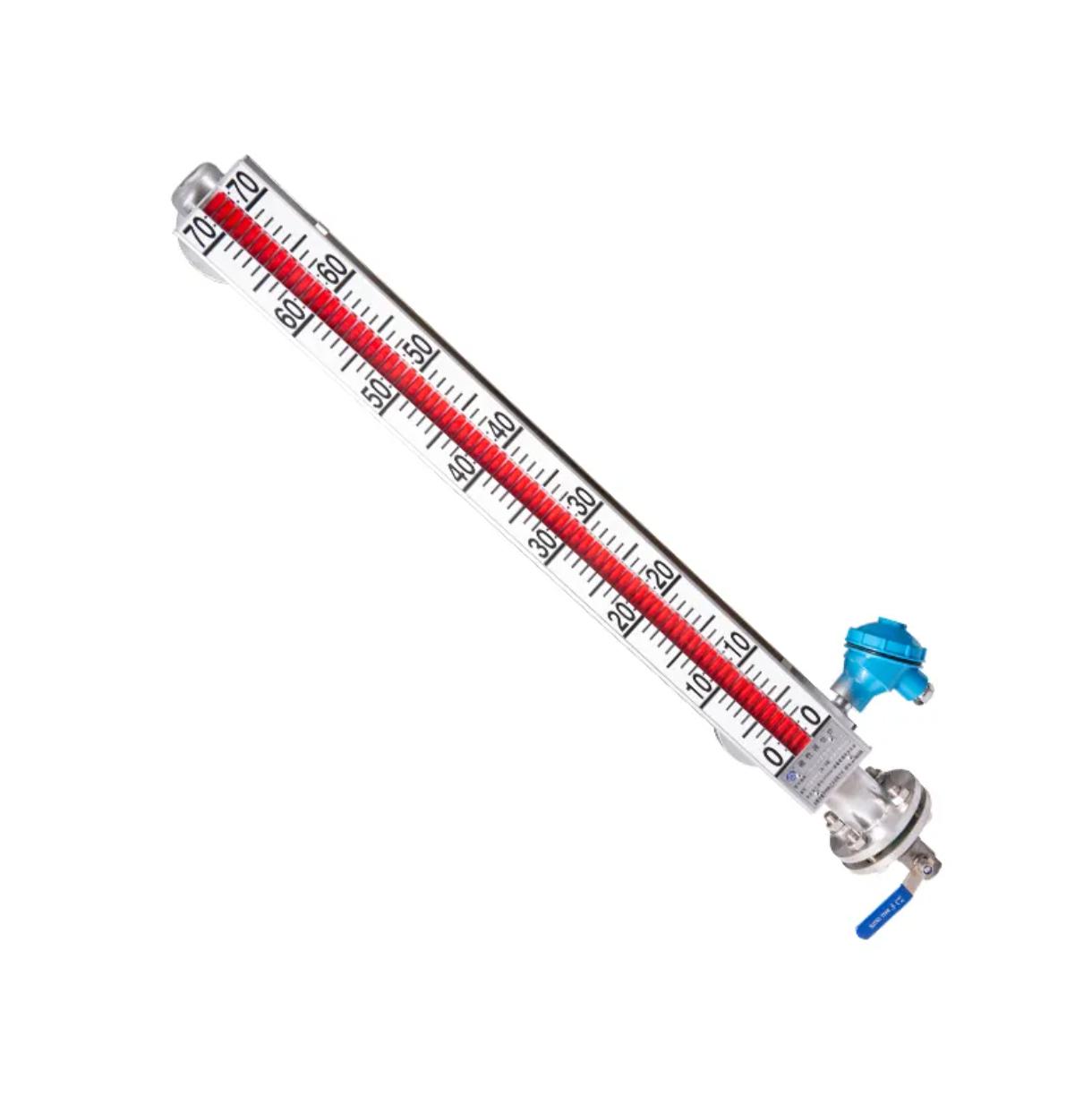

Desain pengukur level tutup magnetik terinspirasi oleh prinsip daya apung dan interaksi magnet. Ini terutama terdiri dari tabung utama yang terhubung ke wadah yang diukur, pelampung magnetik dengan magnet permanen di dalamnya, dan panel layar eksternal (terdiri dari kolom flip magnetik dua warna merah dan putih). Ketika ketinggian cairan dalam wadah yang diukur berubah, pelampung magnet di dalam tabung utama akan bergerak naik dan turun secara serempak karena efek daya apung. Selanjutnya, baja magnet permanen di dalam pelampung menggerakkan kolom balik magnet pada panel tampilan eksternal untuk berputar 180 derajat melalui efek kopling magnet. Ketika level cairan naik, kolom balik berubah dari putih menjadi merah; ketika level cairan turun, kolom balik berubah kembali dari merah menjadi putih. Melalui perubahan warna pada kolom lipat, orang dapat secara intuitif dan jelas membaca ketinggian permukaan cairan, sehingga dapat memantau ketinggian cairan secara visual. Metode pengukuran non-kontak ini tidak hanya menghindari kesalahan yang disebabkan oleh gesekan mekanis secara tradisional pengukur tingkat cairan , tetapi juga menjamin keamanan dan keandalan proses pengukuran. Bahkan di lingkungan industri yang keras, ia dapat beroperasi dengan stabil.

II. Keunggulan Produk: Sepenuhnya memenuhi persyaratan industri
Tampilan intuitif dan jelas
Panel tampilan pengukur level penutup magnetik dirancang secara unik. Tanda skala dan angka telah dipertebal, sehingga meningkatkan visibilitas dan sudut pandang secara signifikan. Baik di tangki penyimpanan luar ruangan yang terkena cahaya terang atau di bengkel produksi dalam ruangan dengan pencahayaan redup, operator dapat dengan mudah dan cepat membaca data ketinggian cairan. Desain kolom lipat dua warna bahkan lebih menarik perhatian, dapat dibedakan dengan jelas dalam berbagai kondisi cahaya sekitar, memberikan kemudahan luar biasa untuk pemantauan level cairan selama proses produksi.

Nyaman untuk instalasi dan pemeliharaan
Desain modular diadopsi, dengan struktur utama yang sederhana. Komponen utamanya meliputi tabung utama, pelampung, panel display, dan flensa sambungan. Tidak ada bagian bergerak yang rumit. Metode pemasangannya fleksibel dan beragam. Tipe yang dipasang di samping cocok untuk wadah vertikal besar, seperti tangki penyimpanan minyak dan tangki air pemadam kebakaran; tipe yang dipasang di atas adalah untuk tangki bulat, tangki horizontal, dll., yang bukaan atasnya dibatasi. Selain itu, pengukur level cairan dilengkapi dengan katup penghenti. Ketika pembersihan, pemeliharaan, atau penggantian komponen diperlukan pada tahap selanjutnya, komponen tersebut dapat dioperasikan tanpa menghentikan mesin, secara efektif mengurangi biaya dan waktu perawatan, serta meningkatkan efisiensi produksi.

Kegunaan yang luas
Ini memiliki sifat tahan tekanan dan suhu yang sangat baik. Batas atas tekanan kerja bisa mencapai 1,0 MPa, dan kisaran suhu kerja mencakup -20℃ hingga 200℃. Ia dapat beradaptasi dengan kondisi kerja ekstrem seperti uap bersuhu tinggi dan gas cair bersuhu rendah. Untuk media yang kental atau mudah mengeras, jaket uap atau perangkat pemanas listrik dapat dipilih secara opsional untuk memastikan fluiditas media selama proses pengukuran dan menjamin keakuratan pengukuran. Alat ini juga berkinerja sangat baik dalam hal kemampuan anti korosi dan tahan ledakan. Ia menawarkan pengukur level cairan jenis lapisan dalam dan plastik yang dirancang khusus untuk lingkungan korosif yang keras, mampu menahan media korosif yang kuat seperti asam fluorida dan asam sulfat pekat. Pada saat yang sama, ia telah menerima sertifikasi ganda untuk tipe tahan api (Exd IIC T6 Gb) dan tipe yang aman secara intrinsik (Ex ia IIC T6 Ga), dengan tingkat perlindungan IP66/IP67. Ini dapat diterapkan dengan aman di penyimpanan dan transportasi minyak dan gas, serta lokasi farmasi dan lokasi mudah terbakar dan meledak lainnya.

Presisi dan keandalan tinggi:
Dengan struktur yang stabil dan prinsip pengukuran yang canggih, pengukur level penutup magnetik memiliki akurasi pengukuran yang tinggi dan kesalahan dapat dikontrol dalam rentang kecil. Selama penggunaan jangka panjang, tidak mudah terpengaruh oleh gangguan eksternal dan selalu dapat mempertahankan kinerja yang andal, menyediakan data tingkat cairan yang akurat untuk produksi industri dan secara efektif menghindari kegagalan peralatan dan kecelakaan produksi yang disebabkan oleh tingkat cairan yang tidak normal.

AKU AKU AKU. Area Aplikasi: Memfasilitasi Perkembangan Berbagai Industri
Industri minyak bumi dan kimia
Selama proses penyulingan minyak bumi dan produksi bahan kimia, pemantauan tingkat cairan di berbagai tangki penyimpanan dan bejana reaksi sangatlah penting. Pengukur level penutup magnetik dapat menampilkan ketinggian level cairan minyak mentah, produk minyak sulingan, dan bahan mentah kimia secara real time. Dikombinasikan dengan saklar magnetik, mereka dapat mencapai fungsi alarm tingkat cairan tinggi dan rendah, secara efektif mencegah insiden seperti tangki meluap atau kosong. Misalnya, di area tangki penyimpanan kilang minyak besar, dengan menggunakan pengukur tingkat penutup magnetik bersama dengan sistem kontrol otomatis, pemantauan jarak jauh dan pengisian cairan otomatis dapat dicapai, yang secara signifikan meningkatkan keselamatan produksi dan efisiensi manajemen.

Industri Tenaga Listrik
Ketinggian air tangki air boiler merupakan indikator kunci keselamatan pengoperasian pembangkit listrik. Pengukur level penutup magnetik, dengan desain tahan suhu tinggi dan ukuran insulasi jaket uap, dapat secara akurat mengukur ketinggian air pada suhu di atas 200℃. Hal ini juga dapat mendeteksi dan mencegah pembakaran kering boiler atau kecelakaan luapan air yang disebabkan oleh ketinggian air yang salah. Setelah mengadopsi pengukur level penutup magnetik canggih di pembangkit listrik termal tertentu, kesalahan pengukuran ketinggian air berkurang secara signifikan, stabilitas operasional meningkat pesat, dan pasokan listrik yang berkelanjutan dan stabil terjamin.

Industri makanan dan minuman
Dalam lingkungan produksi yang higienis, persyaratan kebersihan untuk peralatan pengukuran level cairan sangat tinggi. Pengukur tingkat penutup magnetik jenis plastik mengadopsi badan bahan FDA dan cincin penyegel kelas makanan, dan strukturnya yang tertutup sepenuhnya secara efektif mencegah pertumbuhan bakteri. Ini banyak digunakan untuk pemantauan tingkat cairan pada peralatan seperti tangki fermentasi bir dan tangki penyimpanan produk susu, memastikan keamanan kebersihan dan stabilitas kualitas proses produksi makanan dan minuman.

IV .Lokasi instalasi dan persyaratan lingkungan
Kontrol vertikalitas: Badan pengukur ketinggian cairan harus benar-benar tegak lurus dengan tanah, dengan kesalahan sudut kemiringan ≤ 2°. Disarankan untuk mengkalibrasi menggunakan pengukur level. Saat memasang, disarankan untuk memesan ruang ≥ 100mm di bagian bawah bodi dan margin ≥ 50mm di bagian atas untuk menghindari pengaruh ekspansi dan kontraksi termal.
Hindari sumber interferensi: Pemasangan dilarang di medan magnet yang kuat (dalam jarak 30 meter dari motor besar), area dengan getaran parah (intensitas getaran > 5mm/s), atau area dengan sumber radiasi suhu tinggi (＞60℃). Hal ini dapat menyebabkan kegagalan kopling magnetik atau kerusakan mekanis.
Kompatibilitas media: Bahan bodi (seperti 304SS/316L) harus tahan terhadap korosi media, dan permukaan penyegelan flensa harus menggunakan gasket PTFE. Untuk media dengan kandungan klorida berlebihan, sebaiknya dipilih bahan baja tahan karat fase ganda.

Hindari sumber interferensi: Pemasangan dilarang di medan magnet yang kuat (dalam jarak 30 meter dari motor besar), area dengan getaran parah (intensitas getaran > 5mm/s), atau area dengan sumber radiasi suhu tinggi (＞60℃). Hal ini dapat menyebabkan kegagalan kopling magnetik atau kerusakan mekanis.
Kompatibilitas media: Bahan bodi (seperti 304SS/316L) harus tahan terhadap korosi media, dan permukaan penyegelan flensa harus menggunakan gasket PTFE. Untuk media dengan kandungan klorida berlebihan, sebaiknya dipilih bahan baja tahan karat fase ganda.
