Tahukah Anda model, struktur, dan material pengukur tekanan tahan guncangan peralatan industri?

Pengukur Tekanan Tahan Guncangan

Dalam lingkungan produksi industri yang kompleks, stabilitas pengukuran tekanan secara langsung mempengaruhi keselamatan peralatan dan efisiensi produksi. Biasa pengukur tekanan rentan terhadap guncangan penunjuk, pembacaan yang tidak akurat, dan bahkan kerusakan pada mekanisme di lingkungan dengan getaran atau pulsa. Sebaliknya, pengukur tekanan tahan guncangan, dengan desainnya yang unik, telah menjadi perlengkapan yang "wajib dimiliki" dalam kondisi getaran. Artikel ini akan melakukan analisis mendalam dari tiga dimensi: model, struktur, dan material, untuk membantu Anda membuat pilihan dan penerapan yang tepat.

Model

Model Pengukur Tekanan Tahan Guncangan biasanya mencakup informasi inti seperti rentang pengukuran, bentuk struktur, dan metode pemasangan. Mengambil seri YN mainstream sebagai contoh:

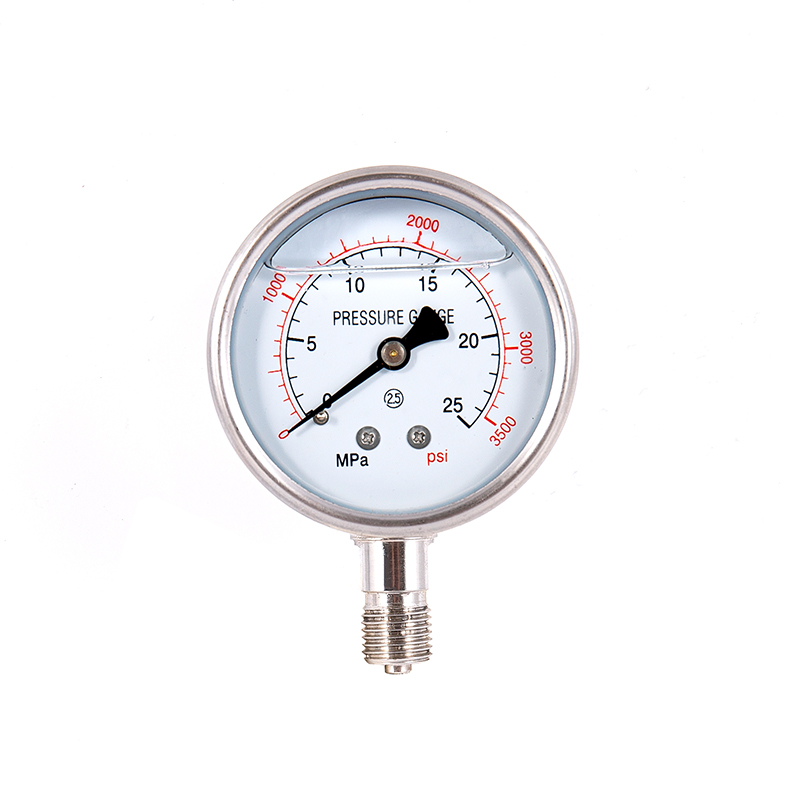

·YN-60: Y berarti pengukur tekanan, N menunjukkan ketahanan terhadap guncangan, 60 mewakili diameter dial (dalam mm). Tanpa akhiran, ini diasumsikan sebagai instalasi tanpa tepi secara radial, cocok untuk peralatan berukuran kecil dan menengah (seperti kompresor udara, pompa hidrolik)

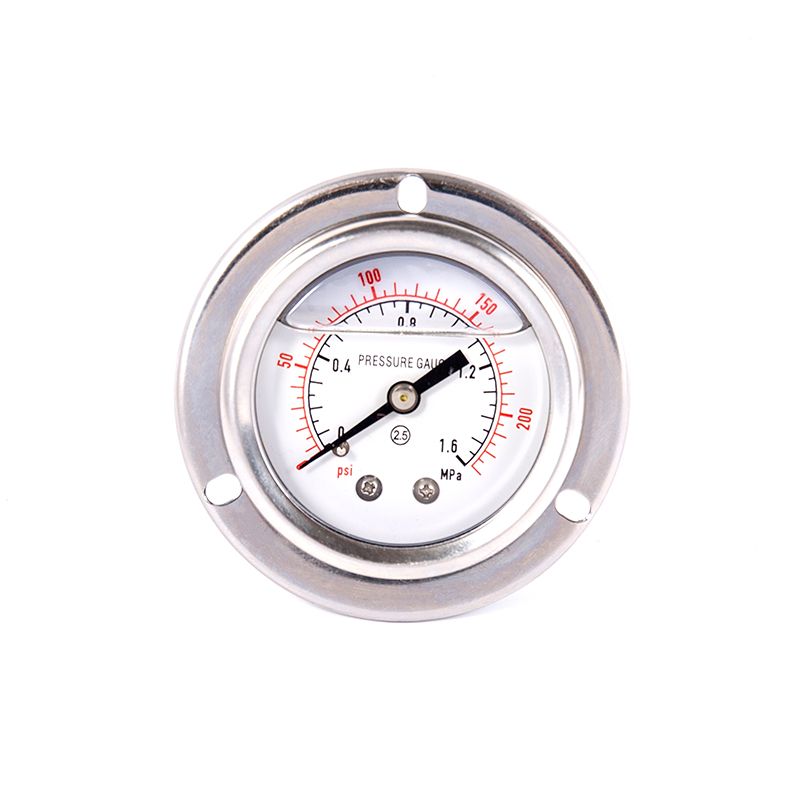

·YN-100ZQ: "ZQ" menunjukkan pemasangan yang dipasang di tepi aksial, yang cocok untuk dipasang ke panel kabinet kontrol untuk mencegah transmisi getaran. Ini biasanya digunakan dalam skenario getaran kuat seperti ruang mesin kapal dan mesin pertambangan.
Prinsip seleksi: Berdasarkan intensitas getaran (misalnya, jika getaran peralatan melebihi 3,5 m/s, jenis tahan guncangan harus dipilih), karakteristik medium (seperti lingkungan korosif memerlukan bahan baja tahan karat), dan ruang pemasangan, dilakukan pemilihan yang komprehensif.

Desain Struktural

Stabilitas pengukur tekanan tahan guncangan berasal dari tiga desain inti:
Sistem redaman ganda
· Buffer fisik: Kotak arloji diisi dengan minyak silikon atau gliserin dengan viskositas tinggi (sesuai dengan standar ISO VG 1000), yang menyerap lebih dari 80% energi getaran mekanis, mengurangi amplitudo pergerakan penunjuk hingga 80%.
·Desain penyegelan: Untuk tipe aksial dengan pemasangan tepi (seperti YN-100ZQ), kaca lapis ganda digunakan untuk mengisolasi cairan redaman dan pin pemosisian, mencegah kebocoran oli sehingga mempengaruhi keakuratan.

Pengoptimalan respons dinamis： Untuk aplikasi yang melibatkan tekanan berdenyut seperti kompresor dan pompa, pengukur tekanan tahan guncangan mencapai hal ini dengan memperluas jalur pergerakan penunjuk (misalnya, dengan menggunakan tabung pegas spiral), mengubah fluktuasi tekanan sesaat menjadi perubahan bertahap, memastikan stabilitas jangka panjang dengan akurasi ±1,6%.

Pilih berdasarkan Bahan
Bahan tersebut secara langsung menentukan ketahanan terhadap korosi, ketahanan suhu, dan masa pakai pengukur tekanan.
Kasus dan konektor:
·Baja tahan karat: Tahan terhadap korosi asam dan alkali, cocok untuk industri kimia dan farmasi. Ini dapat beroperasi secara stabil dalam skenario permintaan tinggi seperti tenaga nuklir dan pengolahan makanan.
·Paduan tembaga: Biaya rendah, mudah diproses, biasa digunakan dalam sistem hidrolik tanpa efek korosif yang kuat. Namun, kontak dengan media amonia harus dihindari (karena rentan terhadap korosi tegangan).

Tabung dan Gerakan Pegas：
· Perunggu fosfor: Memiliki elastisitas yang baik dan tahan terhadap kelelahan. Sangat cocok untuk lingkungan bersuhu tinggi (dari -10℃ hingga 60℃), seperti pada peralatan industri biasa.
·Baja tahan karat: Tahan deformasi bahkan pada suhu tinggi (-40℃ hingga 200℃), cocok untuk pipa uap dan bejana reaksi suhu tinggi.

Cairan redaman dan segel:
·Minyak silikon: Memiliki toleransi suhu yang luas - tidak mengeras pada -40℃ dan tidak menguap pada 200℃. Ini adalah pilihan yang lebih disukai untuk aplikasi suhu tinggi (seperti sistem hidrolik mesin cetak injeksi).
·Segel karet nitril: Tahan terhadap minyak tetapi tidak terhadap pelarut. Segel karet fluor dapat menahan media korosif yang kuat, namun harganya lebih mahal.

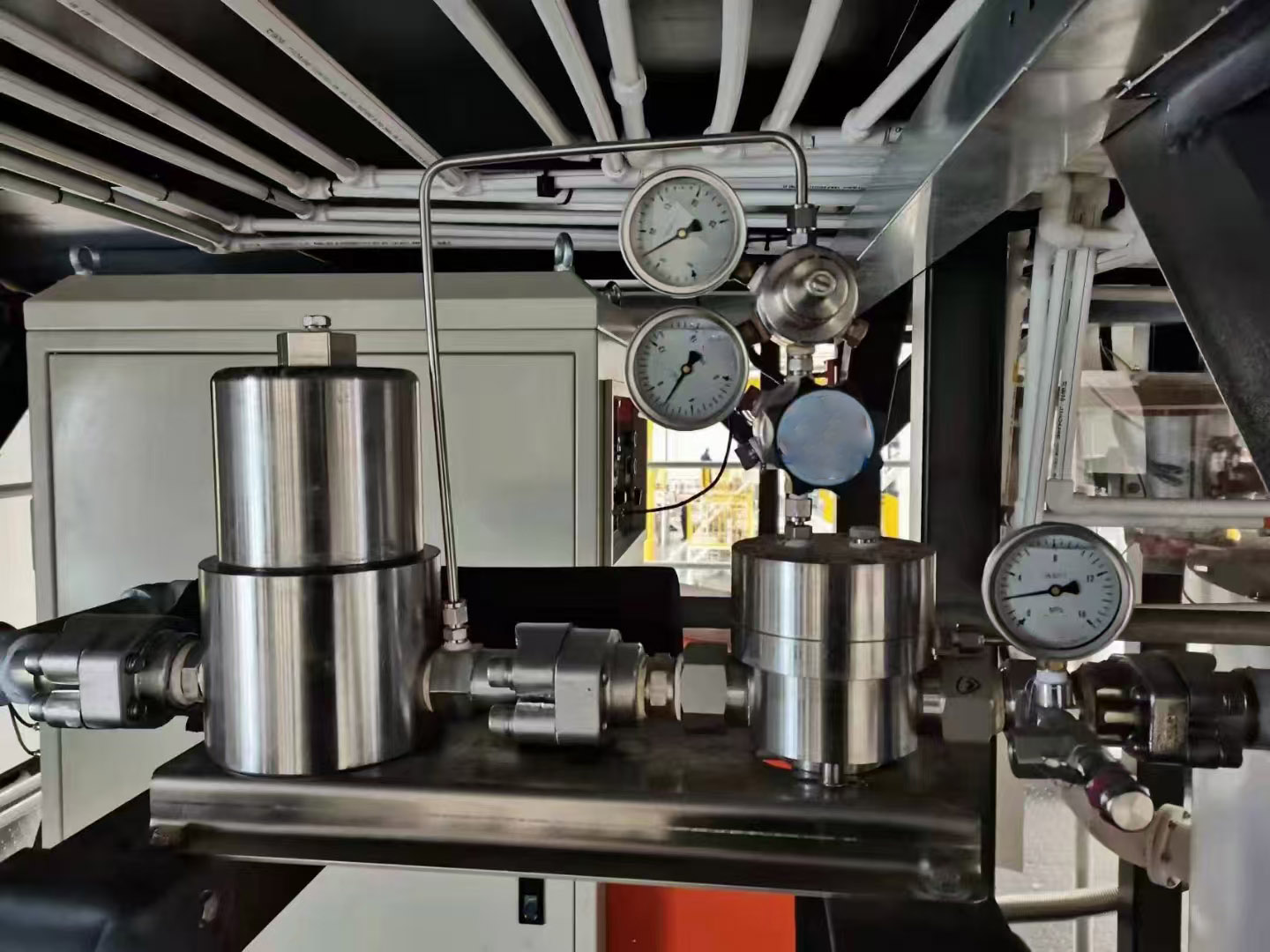

Skenario aplikasi dan saran pemilihan
Skenario yang memerlukan pengukur tekanan tahan gempa
·Lingkungan getaran yang kuat: Ruang mesin kapal (percepatan getaran lebih besar dari 5 m/s²), penghancur pertambangan, model instalasi aksial tertentu.
Media tekanan berdenyut: Saluran keluar kompresor bolak-balik (denyut hingga 0,2 MPa), sistem hidrolik mesin cetak injeksi (frekuensi tumbukan 30-50 Hz). Sebaiknya pilih struktur dengan sekrup penyangga.

Parameter kunci untuk seleksi
·Rentang: Mencakup 1,5 kali tekanan kerja (misalnya, untuk kondisi kerja 10 MPa, pilih 0 - 16 MPa). Menghindari pengoperasian jangka panjang pada jarak penuh untuk mencegah kelelahan pada tabung pegas.
·Koneksi: Pilih thread yang sesuai berdasarkan peralatan (seperti G1/2, M20*1.5). Untuk media korosif, gunakan konektor baja tahan karat 316L.

Pemeliharaan dan Pemasangan: Umur yang Diperpanjang
·Spesifikasi pemasangan: Pasang secara vertikal dan pastikan cairan redaman terdistribusi secara merata. Sudut kemiringan harus ≤ 30°; untuk sumber getaran prinsip, tabung penyangga harus ditambahkan jika perlu.
·Perawatan rutin: Kalibrasi setiap 24 bulan sekali. Di lingkungan bersuhu tinggi (di atas 80°C), periksa status minyak silikon setiap 12 bulan. Jika oli menjadi keruh atau bocor sebaiknya segera diganti.
·Penanganan lingkungan yang ekstrim: -20℃ ke bawah: Termometer berisi minyak dan gliserin dilarang. Tersedia jenis minyak silikon suhu rendah alternatif. Dalam lingkungan yang sangat korosif, integritas lapisan pasivasi permukaan baja tahan karat harus diperiksa secara berkala.

Pemilihan dan penerapan pengukur tekanan tahan guncangan melibatkan kombinasi teknologi dan pengalaman. Dari aplikasi industri dasar YN-60 hingga kondisi kerja kompleks YN-150ZQ, dari paduan tembaga yang ekonomis hingga ketahanan korosi yang tinggi dari baja tahan karat 316L, setiap detail mencerminkan keahlian desain industri. Pilih Pengukur Tekanan Khusus Wuxi untuk menjaga keamanan produksi industri Anda.
