Aplikasi:

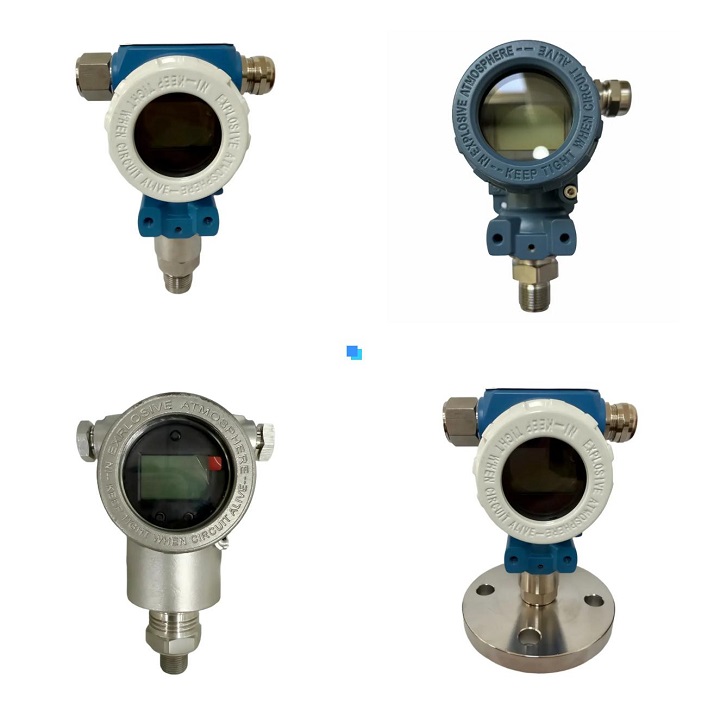

Itu pemancar terdiri dari komponen sensitif tekanan pelarutan mikro kaca atau silikon difusi terisolasi yang canggih di dunia dan sirkuit terpadu berkualitas tinggi. Ini menampilkan kualitas tinggi, harga murah, dan kemampuan untuk beradaptasi dengan berbagai aplikasi industri. Bahan pembuatan sirkuit utama canggih, dan penyegelan serta pengawetan eksternal sepenuhnya terisolasi, memenuhi persyaratan tahan ledakan, tahan debu, dan kondisi kerja keras lainnya. Dengan memilih konektor proses yang berbeda, ia dapat secara akurat mengukur media korosif yang kuat, media suhu tinggi dan rendah, serta media kental. Cocok untuk berbagai lingkungan kontrol otomatis, ini diterapkan secara luas di berbagai bidang tahan ledakan seperti minyak bumi, industri kimia, baja, listrik, bahan bangunan, tekstil, farmasi, makanan, gas, eksperimen ilmiah dan industri militer, dll. Ia mewujudkan pengukuran, pemantauan dan pengendalian tekanan di setiap titik proses, dan menyediakan keluaran sinyal DC 4~20mA standar dan komunikasi HART.

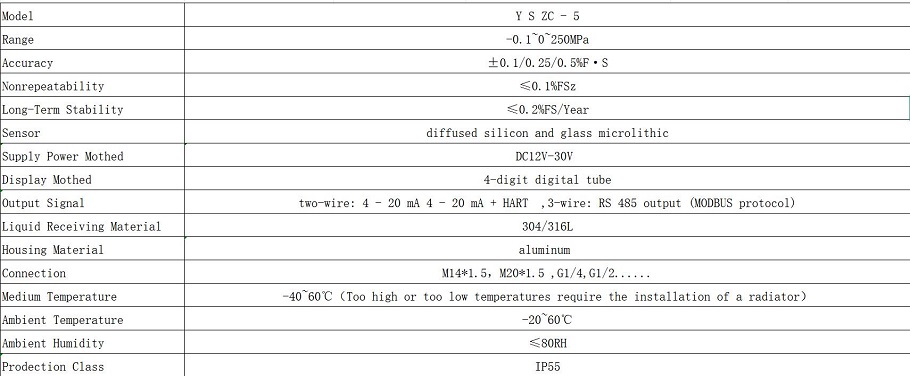

Model & Spesifikasi:

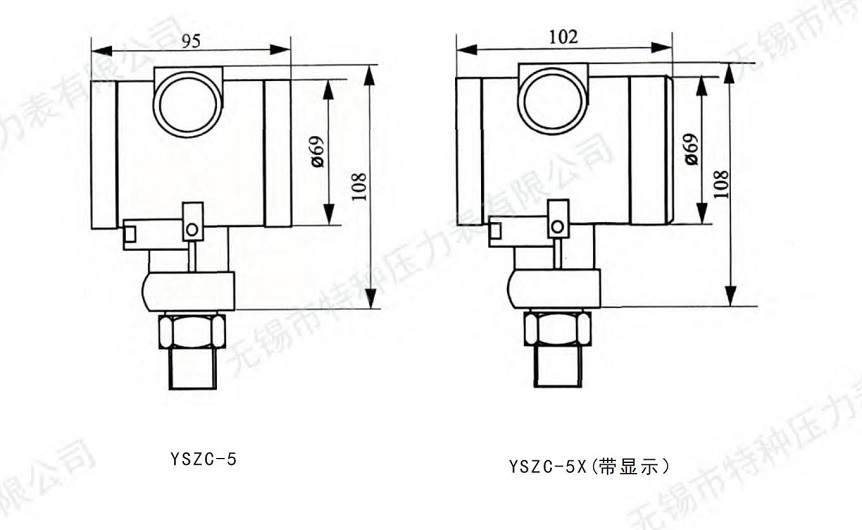

Ukuran:
Pemasangan:
·Persiapan Instalasi: Pilih lokasi pemasangan yang sesuai dan pastikan lingkungan memenuhi kondisi kerja pemancar. Hindari faktor-faktor seperti getaran, suhu tinggi, dan kelembapan yang dapat mempengaruhi keakuratan pengukuran. Lokasi pemasangan harus nyaman untuk debugging dan pemeliharaan, dan permukaan pemasangan harus rata untuk menghindari tekanan tambahan pada pemancar.
·Langkah-langkah instalasi: Itu installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Panduan Pengguna Pemancar Tekanan
Harap baca manual ini dengan seksama sebelum memasang dan menggunakan instrumen.
1, Pengukur tekanan umum cocok untuk mengukur tekanan cairan, gas dan uap yang tidak menimbulkan bahaya ledakan, tidak mengkristal, tidak mengeras, dan tidak menyebabkan korosi pada komponen pengukur tekanan.
2. Pengukur tekanan anti-seismik dapat digunakan di lingkungan dengan getaran mekanis yang parah atau di mana tekanan sedang berfluktuasi secara intens.
3. Pengukur tekanan baja tahan karat dapat digunakan di luar ruangan, lingkungan bersuhu tinggi dan korosif, atau untuk mengukur media yang sedikit korosif.
4. Pengukur tekanan diafragma dapat mengukur tekanan cairan dengan sifat korosif yang kuat, viskositas tinggi, rentan terhadap kristalisasi, atau mengandung partikel padat.
5. Instrumen ini umumnya digunakan hingga 3/4 rentang, dan saat mengukur tekanan berfluktuasi, digunakan hingga 2/3 rentang.
6. Apabila medianya berupa cairan, alat harus dipasang pada garis ketinggian air yang sama dengan titik pengukuran; jika tidak, penyesuaian yang tepat harus dilakukan.
7. Pengukur tekanan harus dipasang secara vertikal. Selama pemasangan, dilarang keras memindahkan kotak pengukur. Tombol pengukur tekanan diafragma tidak boleh dilonggarkan atau dibongkar.
8. Untuk instrumen jenis seismik dengan tekanan maksimum 1,6 MPa atau kurang, jika posisi penunjuk menyimpang karena perubahan tekanan atmosfer, dapat dibuat lubang kecil pada segel oli untuk menyeimbangkan perbedaan tekanan antara bagian dalam dan luar kotak.
9. Kondisi lingkungan pengoperasian: Tingkat ketahanan gempa: Tipe umum V·H·2 atau V·H·3 tipe tahan gempa V·H·4.Tingkat perlindungan: Tipe umum IP54: Ini adalah tipe tertutup dan tipe tahan guncangan. 1P65 Suhu: Tipe umum (-40~70)°C; Tipe tahan guncangan (-5~55)°C (gliserol); (-25~55)℃ (minyak silikon). Kelembaban relatif: <85%.
10. Selama penggunaan, instrumen harus tetap bersih dan dalam kondisi baik. Untuk memastikan keamanan, disarankan untuk melakukan kalibrasi secara berkala (tidak lebih dari enam bulan).
11. Instrumen harus disimpan di lingkungan dalam ruangan yang berventilasi baik dan kering, di mana udara dalam ruangan tidak boleh menimbulkan efek korosif pada instrumen.
