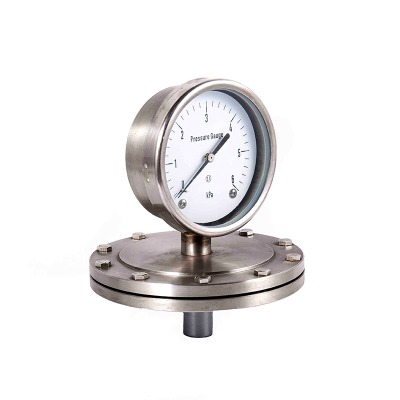

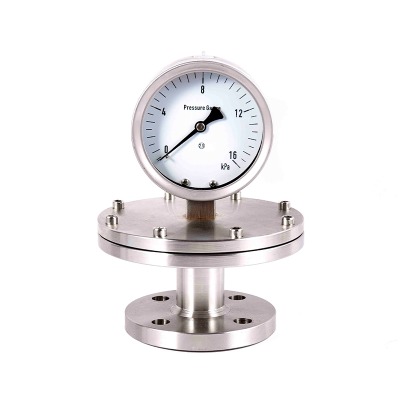

Lihat detailnya Pengukur tekanan diafragma adalah instrumen yang mengukur tekanan berdasarkan prinsip deformasi diafragma elastis, keuntungan intinya terletak pada kemampuan untuk secara langsung menangani media kental, partikulat, kristal atau korosif. Untuk menghindari masalah kegagalan dari biasa biasa alat pengukur tekanan (seperti pengukur tekanan diafragma) yang disebabkan oleh penyumbatan medium atau korosi. Berikut ini dijelaskan dari dua aspek aplikasi prototipe dan titik penggunaan:
Aplikasi Prototipe
1. Industri Kimia
Ukur tekanan media korosif (seperti larutan asam dan alkali, gas klorin, sulfida) atau bahan kental (seperti resin, cat). Misalnya: pemantauan tekanan di dalam pembuluh reaksi, kontrol tekanan dalam asam dan lefora, seperti halnya. instrumen.
2. industri makanan dan farmasi
Digunakan untuk aplikasi sanitasi, seperti dalam produk susu, industri anggur, saus, cairan farmasi, dll., Untuk mengukur tekanan media kental atau mudah terkontaminasi. Diafragma terbuat dari stainless steel (316L) atau polytetrafluoroethylene tingkat makanan, dengan permukaan halus tanpa sudut mati. Ini dapat menahan pembersihan dan desinfeksi (seperti sterilisasi uap), menghindari kontaminasi residual medium.
3. Perlindungan lingkungan dan pengolahan air limbah
Ukur tekanan media yang mengandung partikel seperti limbah, lumpur, dan lumpur, seperti tekanan di outlet tangki sedimentasi dan tekanan dalam pipa transportasi lumpur. Struktur kaku dari diafragma dapat menahan erosi partikel dan tidak rentan terhadap penyumbatan (tanpa saluran sempit), dengan demikian memecahkan masalah "blocked greating" dari ucapan blocked ". Masalah ordining.
4. Industri cahaya dan industri pencetakan & pewarnaan
Ini digunakan untuk pemantauan tekanan di media seperti agen ukuran (untuk pencetakan dan pewarnaan) dan solusi sabun suhu tinggi. Diafragma dapat menahan suhu sedang hingga rendah (biasanya -40 hingga 150 ℃, dan dengan bahan khusus, bahkan suhu yang lebih tinggi), dan tahan terhadap adhesi media kental, memastikan pengukuran stabil jangka panjang.
Kunci Operasi
1. Inti Pemilihan
· Karakteristik Medium: Pilih bahan diafragma berdasarkan korosif medium (mis., Diafragma politetrafluoroetilen untuk mengukur asam kuat, 304 baja tahan karat untuk media korosif yang lemah, dan alloy Hastelloy untuk media yang sangat korosif); Ketika ada partikel keras, diafragma yang lebih tebal dan tahan aus harus dipilih (mis., Stainless steel dengan ketebalan 1,5mm atau lebih).
· Kisaran Tekanan: Kisaran pengukuran pengukur tekanan diafragma biasanya 0 hingga 6 MPa (didominasi oleh tekanan rendah, sedangkan tekanan tinggi membutuhkan penggunaan diafragma bergelombang untuk meningkatkan kekakuan, dan tekanan yang diukur harus berada dalam kisaran 1/3 hingga 2/3 dari kisaran pengukuran (untuk menghindari deformasi permanen dari overapragmasi permanen.
· Adaptasi suhu: Jika suhu sedang terlalu tinggi (lebih dari 150 ℃), itu akan mempengaruhi elastisitas diafragma. Oleh karena itu, perlu untuk memilih bahan yang dapat menahan suhu tinggi (seperti paduan Monel) atau memasang cincin kondensasi (untuk mengurangi suhu kontak diafragma).
2. Instalasi tentang
· Posisi pemasangan: Lebih suka pemasangan vertikal (dengan diafragma menghadap ke bawah) untuk mencegah medium dari menyimpan pada permukaan diafragma; Jika dipasang secara horizontal, pastikan diafragma sejajar dengan sumbu pipa untuk mengurangi dampak partikel.
· Metode Koneksi: Gunakan flensa atau koneksi berulir (tergantung pada spesifikasi pipa), memastikan segel ketat (bahan gasket harus kompatibel dengan medium, seperti gasket polytetrafluoroethylene untuk resistensi asam), untuk mencegah kebocoran media dari korosi rumah instrumen.
· Hindari gangguan: Jauhi sumber getaran yang kuat (seperti tubuh pompa) atau medan magnet yang kuat. Jika perlu, pasang kurung penyerap kejut untuk mencegah diafragma menjadi lelah atau penunjuk guncangan, yang dapat mempengaruhi pembacaan.
3. OPERASI DAN PEMELIHARAAN
· Inspeksi pra-awal: Pastikan rentang cocok dengan tekanan yang diukur (larangan penggunaan tekanan berlebih), dan permukaan membran bebas dari kerusakan, deformasi, dan pointer pada nol (ketika tidak ada tekanan).
· Bacaan Harian: Setelah pointer stabil, baca nilainya (selama aliran media, mungkin ada fluktuasi, dan perangkat redaman dapat digunakan untuk menghaluskan pointer); Jika mengukur media kental, perlu secara manual membersihkan permukaan diafragma secara berkala (misalnya, melalui katup blow-off).
· Pemeliharaan rutin:
Lakukan pemeriksaan bulanan pada kinerja penyegelan diafragma (tidak ada kebocoran, tidak ada tonjolan).
Kalibrasi dilakukan sekali setiap enam bulan (dengan membandingkan dengan sumber tekanan standar. Jika penyimpangan melebihi 1,6 level, mekanisme transmisi perlu disesuaikan).
Jika media mengandung komponen korosif, diafragma harus diganti setiap tahun (untuk mencegah degradasi dan penurunan akurasi berikutnya).
Ringkasan:
Desain prototipe pengukur tekanan diafragma berpusat di sekitar "pengukuran tekanan di media keras" ", dan terutama diterapkan dalam industri seperti teknik kimia, pemrosesan makanan, dan perlindungan lingkungan. Saat menggunakannya, perhatian khusus harus diberikan pada kompatibilitas material, perlindungan pemasangan, dan pemeliharaan rutin untuk memastikan operasi stabil jangka panjangnya.
