Perbedaan antara pengukur tekanan diafragma dan pengukur diafragma tekanan rendah

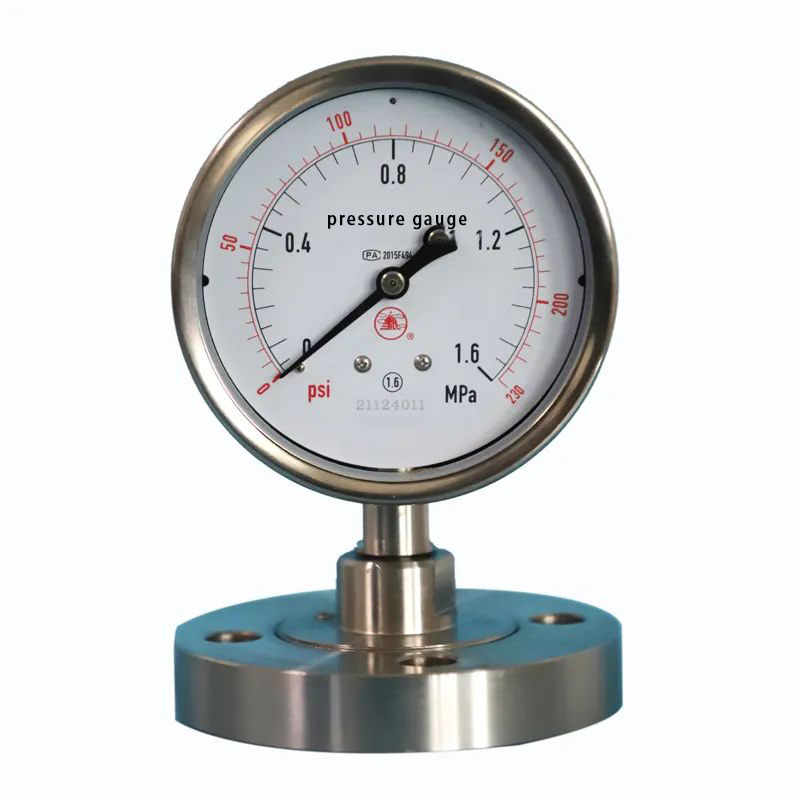

Pengukur tekanan diafragma

Dalam pekerjaan sehari -hari, situasi seperti itu sering terjadi di mana pengguna benar -benar membutuhkan pengukur tekanan diafragma, tetapi dalam kontrak atau selama percakapan telepon, mereka menyebutkan alat pengukur tekanan membran. Alasannya adalah bahwa kedua jenis alat pengukur tekanan ini memiliki penampilan yang sama. Sekarang, mari kita perkenalkan secara singkat perbedaan utama antara kedua jenis alat pengukur.

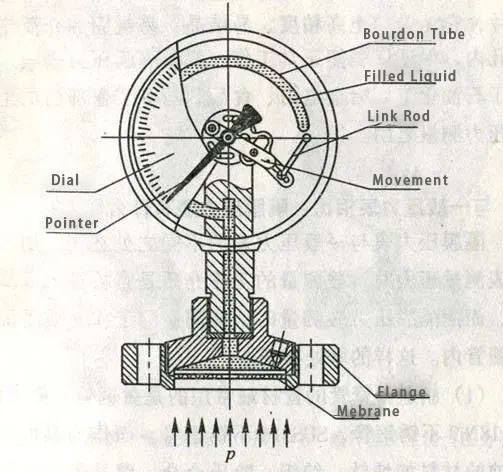

Prinsip kerja pengukur tekanan diafragma

Ketika pengukur tekanan diafragma mengukur tekanan, media kerja yang diukur secara langsung bekerja pada diafragma isolasi. Diafragma mengalami deformasi ke atas. Tekanan sedang ditransmisikan ke tabung pegas melalui cairan pengisian di dalam tabung pegas, menyebabkan ujung tabung pegas mengalami deformasi elastis. Dengan bantuan mekanisme keterkaitan, poros roda gigi dari mekanisme ini digerakkan untuk berputar, sehingga menyebabkan pointer menunjukkan nilai tekanan yang diukur pada skala.

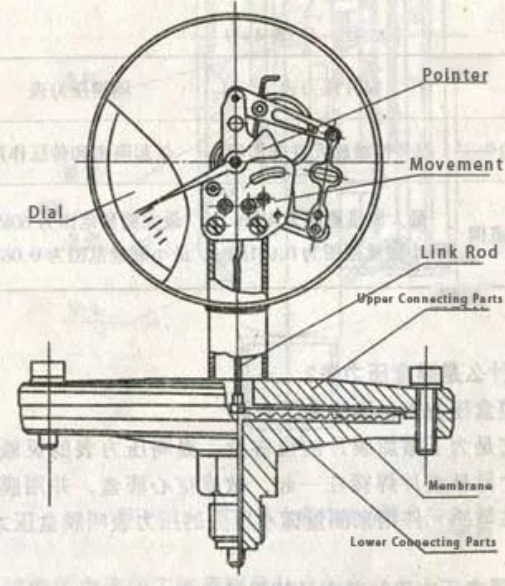

Prinsip kerja pengukur diafragma tekanan rendah

Di bawah pengaruh tekanan, media kerja yang diukur secara langsung bertindak pada diafragma elastis. Diafragma mengalami deformasi elastis ke atas (untuk mengukur tekanan positif) atau ke bawah (untuk mengukur tekanan negatif). Melalui mekanisme batang penghubung yang ditetapkan di tengah diafragma, ia menggerakkan poros gigi dari mekanisme untuk berputar, sehingga menyebabkan pointer menunjukkan nilai tekanan yang diukur pada skala.

Perbedaan utama antara kedua jenis alat pengukur tekanan adalah:
(1) Elemen elastis yang berbeda:
Elemen elastis dari pengukur tekanan diafragma adalah tabung pegas, sedangkan diafragma hanya berfungsi sebagai pemisah. Elemen elastis dari pengukur diafragma tekanan rendah adalah diafragma bergelombang. Tekanan yang diukur bekerja pada diafragma, menyebabkannya mengalami deformasi elastis ke atas (atau ke bawah). Nilai tekanan ditunjukkan melalui mekanisme keterkaitan yang dilas ke diafragma.

(2) nilai presisi yang berbeda:
Pengukur tekanan diafragma biasanya memiliki kelas akurasi 1,6; sedangkan pengukur diafragma tekanan rendah memiliki kelas akurasi 2,5.

(3) Rentang pengukuran yang berbeda:
Rentang Pengukuran Pengukur Tekanan Diafragma:

Jangkauan
(MPA)

0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0,6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Rentang Pengukuran Pengukur Diafragma Tekanan Rendah:

Jangkauan
(KPA)

Tekanan negatif: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

Tekanan positif: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

Tekanan positif dan negatif: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Jangkauan
(MPA)

Vakum: -0.1 ~ 0

Tekanan vakum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

Tekanan: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) Rentang suhu yang berbeda untuk digunakan:
Pengukur tekanan diafragma Dapat dirancang dengan radiator atau struktur selang dan digunakan untuk mengukur lingkungan suhu tinggi. Namun, pengukur diafragma tekanan rendah, karena mekanisme transmisi keterkaitannya, tidak dapat menggunakan perangkat pendingin.

Kesimpulan:

Saat mengukur tekanan gas yang umumnya bersih, cairan air atau oli, pengukur tekanan stainless steel dapat dipilih. Namun, jika media yang diukur memiliki korosif yang kuat (seperti asam klorida, gas klorin lembab, besi oksida), viskositas tinggi (seperti lateks), rentan terhadap kristalisasi (seperti air garam), rentan terhadap pemadatan (seperti asphalt panas), atau mengandung materi tersuspensi padat (seperti limbah), kemudian pengukur tekanan yang lebih lama), atau mengandung solid tersuspensi (seperti limbah), kemudian pengukur tekanan. Bahkan tabung stainless steel 316L akan dikorosi oleh asam klorida. Materi atau kotoran yang ditangguhkan dalam aspal dan limbah akan dengan cepat memblokir lubang penuntun tekanan pengukur tekanan, menyebabkan instrumen kehilangan fungsinya.
Oleh karena itu, dalam kondisi ini, kedua jenis alat pengukur tekanan non-kontak ini sangat cocok. Anda dapat memilih berbagai bahan membran diafragma yang tahan korosi sesuai dengan media korosif yang kuat untuk mencapai tujuan pencegahan korosi. Karena adanya membran diafragma, ia dapat mencegah korosif yang kuat, viskositas tinggi, dengan mudah mengkristal dan mudah memadat media mengalir ke lubang penuntun tekanan, memastikan bahwa instrumen dapat bekerja secara normal. Oleh karena itu, berdasarkan tekanan kerja yang sebenarnya, kebiasaan penggunaan perusahaan, pilih jenis pengukur tekanan diafragma yang sesuai atau pengukur tekanan membran. "
