Pengukur tekanan: interpretasi komprehensif dari detail konstruksi ke mekanisme operasi

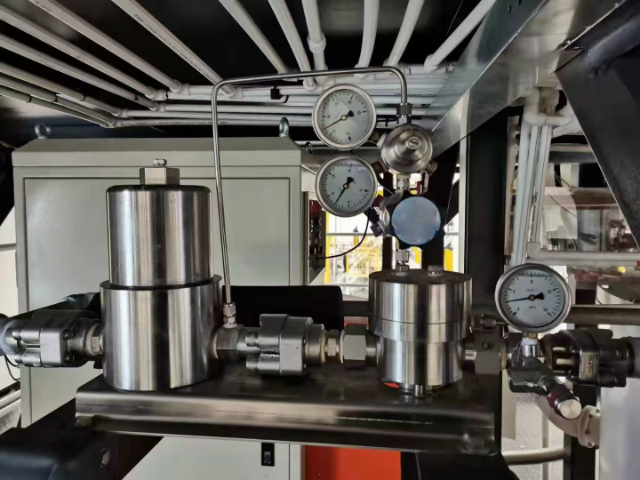

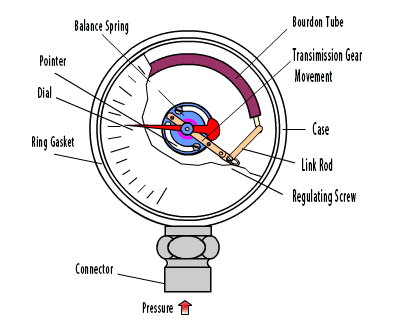

1. Struktur utama pengukur tekanan

01 elemen sensitif elastis

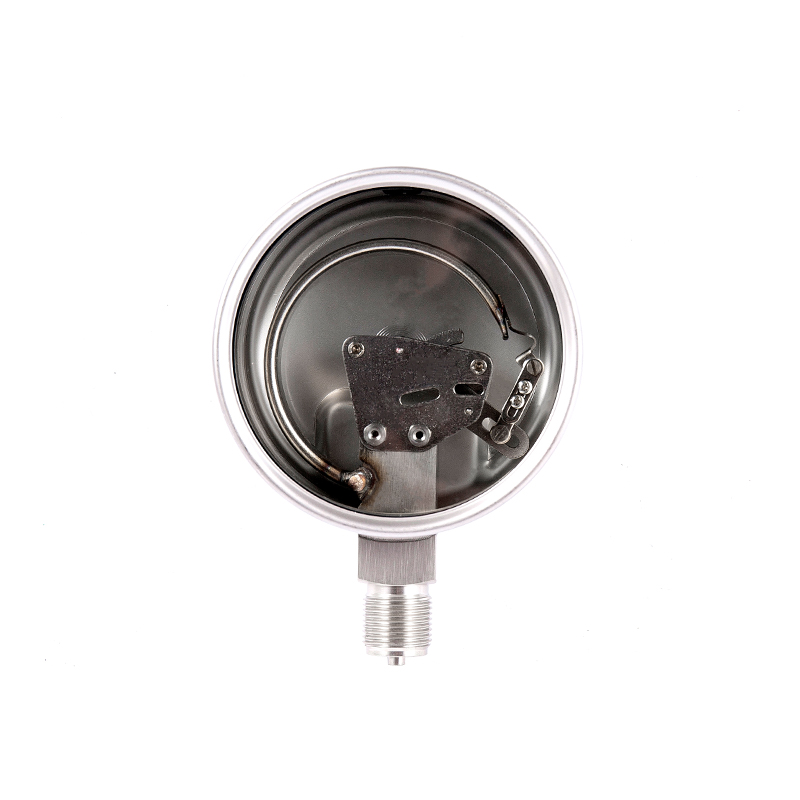

· Bourdon Tube: Elemen elastis yang paling umum, dalam bentuk bentuk-C, spiral atau heliks, dan terbuat dari paduan tembaga atau baja tahan karat. Ketika interior berada di bawah tekanan, tabung Bourdon akan memanjang ke luar, menyebabkan pointer berputar.
· Diafragma: Digunakan untuk pengukuran tekanan rendah dan korosivitas meduim, terbuat dari logam atau karet yang akan berubah bentuk setelah dipengaruhi oleh tekanan.
· Bellow: Cocok untuk mengukur tekanan yang sangat kecil, dengan deformasi besar dan sensitivitas tinggi.

02 Gear Transimisi
· Tautan Batang: Sambungkan elemen elastis dan mekanisme roda gigi untuk mengirimkan perpindahan deformasi.
· Gigi berbentuk kipas: Mengubah gerakan linier menjadi gerakan rotasi dan memperkuat sudut defleksi pointer.
· Gigi kecil: menyala dengan gigi sektor dan menggerakkan poros pointer untuk berputar.

03 Menunjukkan perangkat
· Pointer: Menampilkan nilai tekanan saat ini dan biasanya digunakan bersama dengan dial.
· Dial: Menunjukkan unit tekanan (MPA, batang, psi, dll.), Dan rentang pengukuran yang berbeda sesuai dengan rentang skala yang berbeda.

04 Komponen Shell dan Connecting
· Kasus: Melindungi mekanisme internal. Bahannya adalah paduan plastik, stainless steel atau aluminium. Beberapa tahan guncangan alat pengukur tekanan diisi dengan minyak (seperti minyak silikon atau gliserin) di dalamnya untuk mengurangi getaran.
· Koneksi: Ini digunakan untuk menghubungkan sistem yang diuji. Standar utas umum termasuk G1/2, NPT, BSP, dll.


2. Prinsip kerja pengukur tekanan

01 Propagasi Tekanan
· Media yang diukur (gas atau cairan) memasuki pengukur tekanan melalui antarmuka dan bekerja pada elemen elastis (seperti tabung bourdon, diafragma atau bellow).

02 deformasi elemen elastis
· Jenis tabung Bourdon: Ketika tekanan meningkat, tabung Bourdon secara bertahap meluruskan (dalam kasus tabung berbentuk-C) atau mengembang (dalam kasus tabung spiral) karena tekanan internal, menghasilkan perpindahan.
· Jenis Diafragma: Tekanan menyebabkan pusat diafragma mengalami deformasi lentur, dan perpindahan bervariasi dengan tekanan.
· Jenis BOWNS: Ekspansi dan kontraksi aksial, cocok untuk mengukur tekanan yang sangat kecil.

03 amplifikasi transmisi mekanis
Sedikit deformasi elemen elastis ditransmisikan melalui mekanisme keterkaitan ke gigi sektor, yang kemudian menggerakkan gigi kecil untuk berputar dan menyebabkan pointer membelokkan. Fungsi sistem mekanisme transmisi gigi adalah untuk memperkuat perpindahan, memungkinkan penunjuk untuk secara jelas menunjukkan nilai tekanan.

04 Indikasi Pointer
Pointer bergerak pada dial dan menunjuk ke nilai tekanan yang sesuai. Misalnya:
· Ketika tekanan adalah 0, pointer harus menunjuk ke tanda "0" (jika tidak akurat, diperlukan penyesuaian nol).
· Ketika tekanan meningkat untuk pembangunan otot, pointer berputar searah jarum jam, menunjukkan nilai tekanan saat ini.

05 Mekanisme Kembali ke Zero
Ketika tekanan dilepaskan, elemen elastis kembali ke keadaan aslinya, dan pointer bergerak kembali ke posisi nol di bawah aksi hairspring (atau pegas).


3. Prinsip kerja jenis alat pengukur tekanan khusus
01 pengukur tekanan anti kejut
· Pengisian minyak internal (minyak silikon atau gliserin) untuk mengurangi dampak pada pointer selama getaran
· Cocok untuk lingkungan getaran seperti mesin dan kompresor hidrolik

02 pengukur tekanan diferensial
· Menggunakan tabung bourdon ganda atau struktur diafragma ganda, ia mengukur perbedaan antara dua sumber tekanan.
· Digunakan untuk pemantauan filter, meter aliran, dan aplikasi terkait lainnya.

03 pengukur tekanan digital
· Gunakan sensor tekanan (seperti piezoresistif atau kapasitif) untuk mengubah sinyal tekanan menjadi sinyal listrik, yang kemudian diproses dan ditampilkan secara digital.
· Ini dapat menghasilkan sinyal 4-20MA atau RS485, yang cocok untuk kontrol otomatis.

4.sumarize

· Pengukur tekanan mekanis: Berdasarkan deformasi elemen elastis yang dikombinasikan dengan rotasi gigi, ia memiliki struktur yang sederhana dan mudah dipelihara.
· Pengukur tekanan elektronik: Tampilan digital sensor, akurasi tinggi, mampu transmisi data jarak jauh
· Kriteria seleksi: Pilih jenis yang sesuai berdasarkan medium, rentang tekanan, dan lingkungan (getaran, korosi).

Meskipun pengukur tekanannya kecil, sangat penting dalam keselamatan industri. Penggunaan dan pemeliharaan yang benar dapat memastikan operasi stabil jangka panjang.
