Panduan inti untuk model, struktur dan bahan pengukur tekanan kontak fotoelektrik

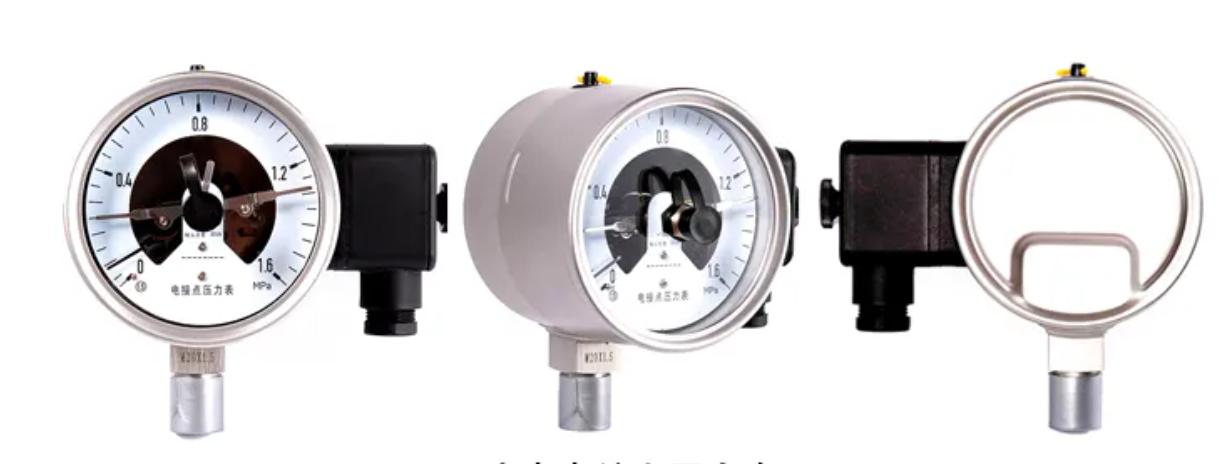

Pengukur tekanan kontak fotoelektrik

Kontak fotoelektrik alat pengukur tekanan adalah instrumen cerdas yang mengintegrasikan pengukuran tekanan, tampilan dan kontrol otomatis. Ini mendeteksi nilai tekanan melalui teknologi penginderaan fotolektrik non-kontak dan dapat menghasilkan sinyal sakelar ketika tekanan mencapai batas atas atau bawah yang telah ditentukan, sehingga mengendalikan awal atau menghentikan peralatan eksternal (seperti pompa air, motor, alarm, dll.).

Anda dapat menganggapnya sebagai sakelar tekanan yang sangat "pintar" dan "aman", dilengkapi dengan dial pointer intuitif.
Dalam kontrol otomatisasi industri, keakuratan pemantauan tekanan dan alarm secara langsung mempengaruhi keamanan dan efisiensi produksi. Pengukur tekanan kontak fotoelektrik, sebagai instrumen utama dengan fungsi pengukuran dan kontrol, pemilihan modelnya, desain struktural dan sifat material sering membentuk inti dari proses seleksi. Hari ini, kami akan memandu Anda untuk membongkar tiga dimensi inti ini dan membantu Anda dengan cepat memahami poin -poin utama dari seleksi.

1, model umum pengukur tekanan kontak fotoelektrik
· Seri YXC: Jenis dasar pengukur tekanan kontak fotoelektrik, cocok untuk lingkungan industri umum.
· Seri YXG: Jenis presisi tinggi, dengan akurasi pengukuran hingga grade 0,5.
· Seri YXK: Tipe tahan ledakan, cocok untuk lingkungan yang mudah terbakar dan meledak.
· Seri YXW: Tipe sanitasi. Dirancang khusus untuk industri makanan dan farmasi.
· Seri YXF: Jenis tahan korosi, cocok untuk media yang sangat korosif.

2, Struktur: Tiga komponen inti menentukan kinerja instrumen
Struktur pengukur tekanan kontak fotolistrik dirancang di sekitar "pengukuran yang tepat alarm yang andal", dan terutama terdiri dari tiga modul utama. Setiap komponen memiliki pembagian tanggung jawab yang jelas:

· Mekanisme Pengukuran: Komponen inti adalah tabung Bourdon. Ketika media yang diukur memasuki tabung, bodi tabung mengalami deformasi karena tekanan, dan deformasi ini ditransmisikan melalui batang penghubung untuk memutar pointer, sehingga mencapai tampilan mekanis dari nilai tekanan.

· Mekanisme konversi fotoelektrik: Ini terdiri dari pelat bayangan, sumber cahaya, dan sensor fotoelektrik. Ketika pointer (atau pelat bayangan yang terhubung ke pointer) berputar ke posisi batas atas atau bawah yang telah ditetapkan, pelat bayangan memblokir atau melakukan sumber cahaya, memicu sensor fotolektrik untuk mengirim sinyal sakelar, sehingga mencapai alarm atau kontrol tekanan.

· Kotak shell dan persimpangan: Shell melindungi komponen internal, sedangkan kotak persimpangan digunakan untuk menghubungkan sirkuit kontrol. Beberapa model mungkin termasuk lubang disipasi panas atau struktur penyegelan, yang cocok untuk lingkungan yang berbeda.

3, Bahan: Adaptasi dengan kondisi kerja adalah kuncinya
Seleksi material harus didasarkan pada media untuk diukur (seperti cairan korosif, gas suhu tinggi) dan lingkungan (seperti kelembaban, debu). Bahan komponen inti adalah sebagai berikut.

· Bourdon Tube:

Media umum (air, udara): Paduan tembaga (H62 kuningan), biaya rendah dan ketangguhan yang baik;

Media korosif (solusi asam dan alkali): 316L stainless steel, dengan ketahanan korosi yang kuat;

Media suhu tinggi (> 150 ℃): Paduan Hastelloy, tahan terhadap suhu tinggi dan creep.

·Kasus:

Lingkungan Normal: Plastik Rekayasa ABS, ringan dan isolasi;

Lingkungan yang keras (di luar ruangan, zona kimia): 304 stainless steel, tahan karat, tahan benturan.

·Koneksi:

Konsisten dengan desain tabung pegas, untuk mencegah korosi yang disebabkan oleh logam yang berbeda dalam medium bersentuhan, 304 stainless steel dan kuningan umumnya digunakan.

· Segera Segel:

Karet Nitril: Tahan terhadap minyak dan air, dengan kisaran suhu -40 hingga 120 derajat Celcius.

Fluorine Rubber: Cocok untuk media korosif dan suhu tinggi yang kuat, dengan kisaran suhu -20 hingga 120 derajat Celcius.

Ringkasan:
Untuk memilih pengukur tekanan kontak fotolistrik yang tepat, kuncinya terletak pada "Memahami model untuk menentukan persyaratan, memahami struktur dan kinerja, dan memilih bahan yang sesuai untuk kondisi aplikasi tertentu".

Kami juga akan berbagi teknik instalasi, kalibrasi, dan operasi praktis instrumen. Jika Anda memiliki saran atau pertanyaan lagi, jangan ragu untuk menghubungi kami kapan saja! "
