Lihat detailnya Di bidang pengukuran tekanan rendah, pengukur tekanan kapsul memiliki posisi penting karena akurasi dan stabilitasnya yang tinggi. Baik untuk memantau tekanan rendah pada pipa gas, sistem ventilasi, atau bejana reaksi kimia, keberadaannya dapat terlihat di mana-mana. Hari ini, mari kita selidiki arti model, komposisi struktural, dan pemilihan bahan pengukur tekanan kapsul secara mendetail.
Pengukur Tekanan Kapsul: Model
Model dasar: Dimulai dengan "YE", di mana "Y" adalah singkatan dari pengukur tekanan, dan "E" secara khusus mengacu pada struktur diafragma (berbeda dari "Y" pada pengukur tekanan tabung pegas biasa).
diameter pelat jam: Angka yang tepat setelah nomor seri dasar menunjukkan diameter pelat jam (satuan: mm). Misalnya, YE-100 berarti diameter dial 100mm, sedangkan YE-150 berarti 150mm. Semakin besar dialnya, semakin tinggi akurasi pembacaannya, sehingga cocok untuk skenario yang memerlukan pengamatan jarak jauh.
Pengidentifikasi Fungsi Khusus: Beberapa model memiliki huruf tambahan yang menunjukkan fungsi khusus. Misalnya, pada "YE-100B", "B" mungkin menunjukkan bahan baja tahan karat dengan tepian; di "YE-100Z", "Z" menunjukkan pemasangan aksial (standarnya adalah pemasangan radial).
Misalnya: "YE-100BZ" menunjukkan "Bahan baja tahan karat, diameter pelat jam 100mm, pengukur tekanan kapsul yang dipasang di aksial". Hanya dengan melihat nomor model, Anda dapat dengan cepat menentukan apakah nomor tersebut memenuhi persyaratan penggunaan Anda.
Divisi Struktural Pengukur Tekanan Kapsul

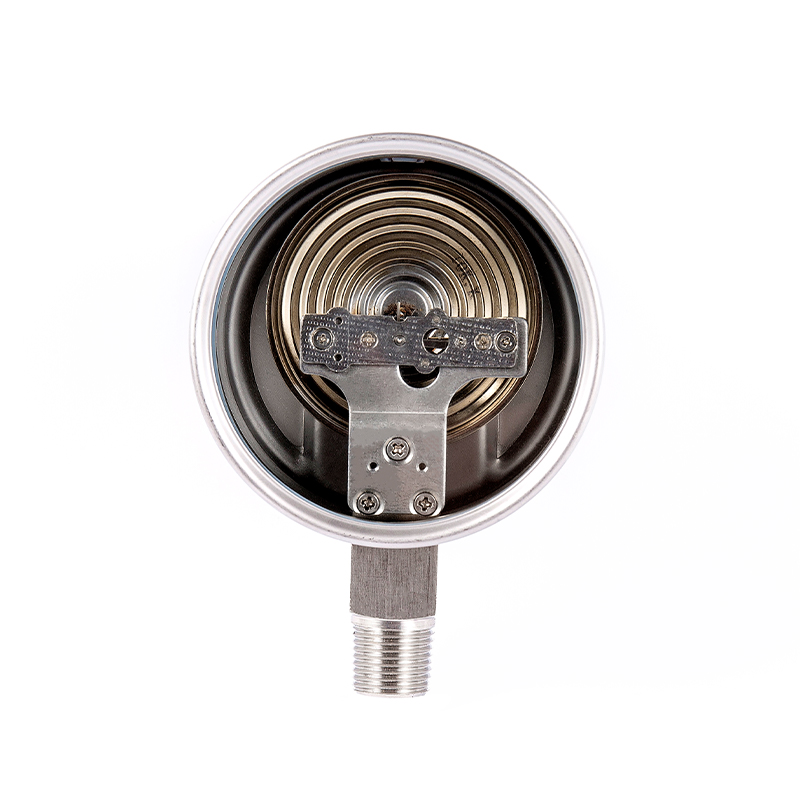

Meskipun pengukur tekanan kapsul ukurannya tidak besar, struktur internalnya dirancang dengan cerdik, dan semua komponen bekerja sama untuk mencapai pengukuran tekanan rendah yang tepat.
Elemen pengukur inti: Kapsul

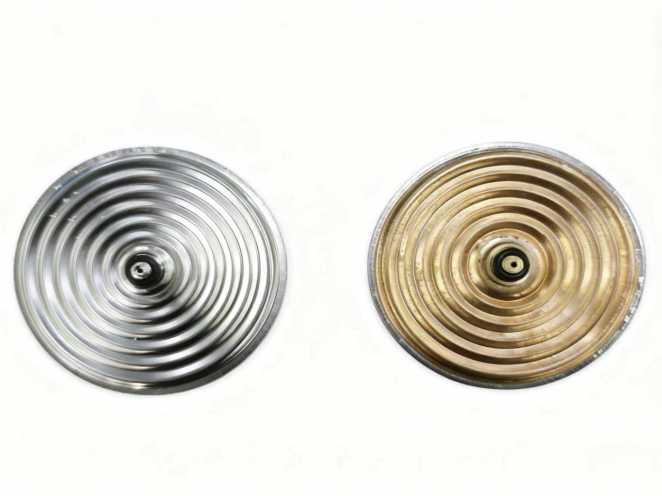

Ini dibentuk dengan mengelas tepi dua diafragma logam (biasanya terbuat dari paduan tembaga atau baja tahan karat), menciptakan kotak melingkar datar yang tertutup rapat. Ketika media yang diukur memasuki kotak diafragma, diafragma akan mengalami deformasi elastis (muai atau kontraksi) akibat efek tekanan. Ini adalah "sumber tenaga" untuk pengukuran tekanan.
Mekanisme transmisi: Memperkuat perpindahan kecil
Deformasi diafragma sangat kecil. Itu perlu diperkuat melalui mekanisme transmisi seperti batang penghubung dan roda gigi sebelum dapat menggerakkan penunjuk untuk berputar. Proses ini mirip dengan "prinsip tuas", mengubah perubahan tekanan kecil menjadi perpindahan penunjuk yang terlihat.
Sistem indikasi: Menampilkan nilai tekanan secara visual

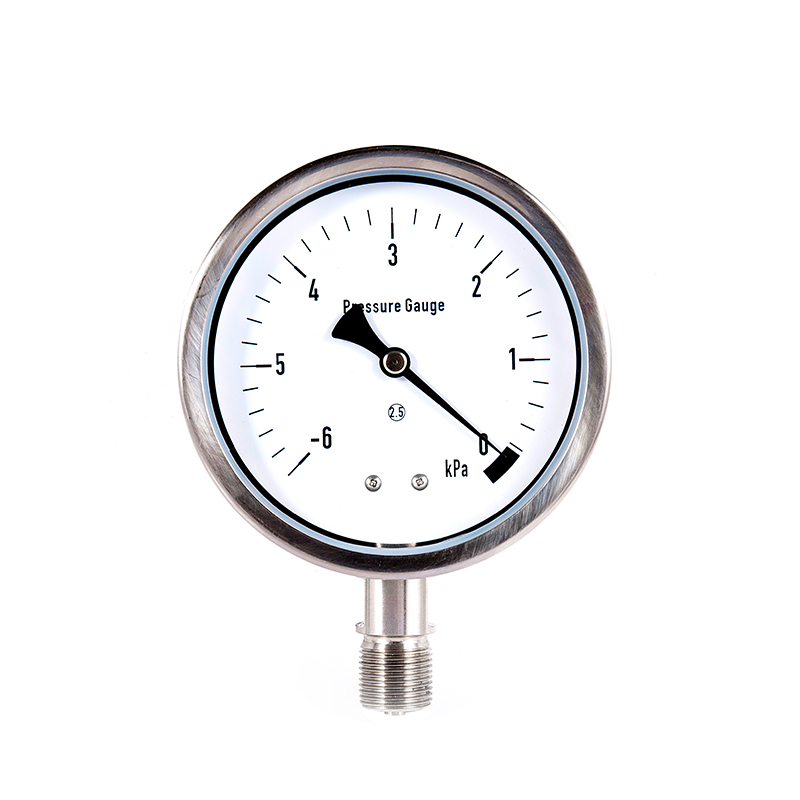

Ini termasuk pointer dan dial. Satuan skala sebagian besar adalah KPa (kilopascal) atau MPa (megapascal, biasa digunakan untuk aplikasi jarak rendah). Beberapa model khusus juga dapat menunjukkan unit seperti batang, sehingga memudahkan pembacaan dalam skenario yang berbeda.
Shell dan Koneksi
Kulit terluar melindungi komponen internal dan juga berfungsi sebagai tahan debu dan tahan lembab; konektor digunakan untuk menghubungkan pipa yang diukur, memasukkan tekanan sedang ke dalam kapsul. Spesifikasi antarmuka seperti (M20*1.5) harus sesuai dengan pipeline.
Pemilihan material dan skenario penerapan
Bahan pengukur tekanan diafragma secara langsung mempengaruhi sifat korosifnya, masa pakainya, dan lingkungan yang berlaku. Saat memilihnya, karakteristik media yang diukur harus diperhitungkan.
1. Bahan kotak membran:
Paduan tembaga: Biaya rendah dan elastisitas yang baik, cocok untuk mengukur gas non-korosif (seperti udara, nitrogen) atau cairan netral.
Baja tahan karat: Menunjukkan ketahanan terhadap korosi yang kuat dan dapat digunakan untuk mengukur media dengan sedikit zat korosif (seperti gas yang sedikit asam, uap di lingkungan lembab). Ini lebih tahan lama di industri kimia, daerah pesisir, dll.
2. Bahan cangkang:
Baja karbon biasa: Permukaannya dilapisi cat, berbiaya rendah, cocok untuk lingkungan dalam ruangan yang kering dan tidak korosif.
Baja tahan karat: Tingkat perlindungan lebih tinggi, mampu menahan kelembapan, debu, dan gas korosif ringan, cocok untuk lingkungan luar ruangan atau keras.
3. Bahan penyegel:
Penyegelan antara sambungan dan housing biasanya dilakukan dengan menggunakan karet nitril atau karet silikon. Karet nitril memiliki ketahanan minyak yang baik, sedangkan karet silikon lebih tahan terhadap suhu tinggi. Pemilihan bahan dapat dilakukan berdasarkan suhu dan karakteristik medium.
Meskipun pengukur tekanan kapsul terutama digunakan di "ladang bertekanan rendah", pengukur tekanan ini sangat diperlukan dalam industri seperti keamanan gas, pemantauan lingkungan, dan pengolahan makanan. Untuk memanfaatkan nilainya secara maksimal pada posisi yang tepat, perlu dipahami makna modelnya, memahami prinsip strukturalnya, dan memilih bahan yang sesuai. Lain kali saat membeli, Anda dapat merujuk ke panduan ini untuk menemukan model yang sesuai dengan mudah!
